| Номер в госреестре | 55346-13 |
| Наименование СИ | Рейки нивелирные телескопические |
| Обозначение типа СИ | RGK TS-3, RGK TS-4, RGK TS-5 |
| Изготовитель | "HEFEI Survey Optical Instrument Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 28.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Рейки нивелирные телескопические RGK TS-3, RGK TS-4, RGK TS-5 (далее - рейки) предназначены для измерений относительных превышений методом геометрического нивелирования и расстояний.
Конструктивно рейка состоит из нескольких (от трех до пяти) метровых телескопических интервалов. На каждый метровый интервал с одной стороны нанесена Е-шкала с прямым изображением оцифровки. С помощью шкалы определяются расстояния и относительные превышения, круглый уровень позволяет устанавливать рейку в вертикальное положение.
Принцип действия основан на измерении расстояний или относительных превышений, путем визуального снятия отсчетов оператором, со шкалы рейки.
Рейки выпускаются в трех модификациях и отличаются длиной шкалы.

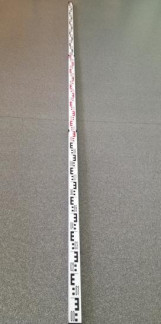

Внешний вид рейки приведен на рисунках 1 - 2.
Внешний вид защитного чехла приведен на рисунке 3.
Схема пломбировки от несанкционированного доступа приведена на рисунке 4. Схема обозначения мест для размещения наклеек приведена на рисунке 5.
м |ю
| Модель СИ | TS-3 | TS-4 | TS-5 |
| Номинальная длина шкалы рейки, мм | 3000 | 4000 | 5000 |
| Номинальная длина деления шкалы рейки, мм | 10 | ||
| Допустимое отклонение, мм: - дециметрового деления шкалы рейки - метрового интервала шкалы рейки | ±0,5 ±1,0 | ||
| Прогиб лицевой поверхности рейки, мм, не более | 7,5 | 10,0 | 12,5 |
| Совмещение нуля шкалы рейки с плоскостью пятки рейки, мм, не более | 1,0 | ||
| Отклонение от перпендикулярности плоскости пятки рейки к продольной оси рейки, мм, не более | 0,5 | ||
| Цена деления круглого уровня | 2072 мм | ||
| Масса, кг, не более | 1,0 | 1,3 | 1,7 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 1165 х 25 х 45 | 1200 х 30 х 50 | 1260 х 35 х 55 |
| Диапазон рабочей температуры, °С | от минус 40 до 50 | ||
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на торцевую часть рейки методом наклейки.
В комплект поставки входят:
- рейка нивелирная телескопическая RGK TS-3, RGK TS-4, RGK TS-5 - по заказу;
- защитный чехол - 1 шт.;
- круглый уровень - 1 шт.;
- руководство по эксплуатации - 1 шт.
осуществляется по документу МИ 02-00 «Рейки нивелирные. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 30 августа 2013 г.
Основные средства поверки:
- система лазерная измерительная типа XL-80 (рег. № 35362-13), диапазон измерений до 5000 мм, СКП измерений метрового интервала длины 5 мкм;
- штриховая мера длины 4-го типа класса точности 5 по ГОСТ 12069-90;
- линейка по ГОСТ 427-75;
- термометр по ГОСТ 112-78.
«Рейки нивелирные телескопические RGK TS-3, RGK TS-4, RGK TS-5. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к рейкам нивелирным телескопическим RGK TS-3, RGK TS-4, RGK TS-5
1 ГОСТ 10528-90 Нивелиры. Общие технические условия.
2 МИ 02-00 Методика института. Рейки нивелирные. Методика поверки.
3 Техническая документация компании-изготовителя.
Осуществление геодезической и картографической деятельности.
