| Номер в госреестре | 55366-18 |
| Наименование СИ | Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые |
| Обозначение типа СИ | ДМ 8008-ВУ, ДВ 8008-ВУ, ДА 8008-ВУ, ДМ 8008А-ВУ, ДА 8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008А-Кс-ВУ, ДА 8008А-Кс-ВУ |
| Изготовитель | Закрытое акционерное общество "Сектор-М" (ЗАО "Сектор-М"), г. Томск |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ 8008-ВУ, ДВ 8008-ВУ, ДА 8008-ВУ, ДМ 8008А-ВУ, ДА 8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008А-Кс-ВУ, ДА 8008А-Кс-ВУ (далее - приборы) предназначены для измерений избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода, ацетилена, жидкого, газообразного и водного раствора аммиака, избыточного давления в трубопроводах сепараторов пищевых продуктов, а также избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с объемным содержанием сероводорода и углекислого газа до 25 % каждого, с весовым содержанием неорганических солей и парафина до 10 %.
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Под воздействием измеряемого давления свободный конец пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку приборов.
Условные обозначения при наименовании приборов:
1) ДМ - Манометры;
ДВ - Вакуумметры;
ДА - Мановакуумметры;
2) 8008 - Версия поколения манометров, вакуумметров и мановакуумметров;
3) А - Аммиачный;
4) Кс - Коррозионностойкий;
5) ВУ - Виброустойчивый.
Варианты исполнения приборов:
- с радиальным и осевым расположением штуцера (радиальное расположение штуцера является базовым);
- с мембранным разделителем и без разделителя,
- I и II исполнения по способу крепления к трубопроводу;
- с корпусом из алюминиевого сплава или стали (исполнение из алюминиевого сплава является базовым);
- с алюминиевым корпусом диаметром 108 мм (базовое исполнение), со стальным корпусом диаметром 100 мм (исполнение «Ст») и 160 мм (исполнение III);
- с фланцем и без фланца (исполнение без фланца является базовым).
У приборов с мембранным разделителем внутренняя полость трубчатой пружины манометра и надмембранное пространство разделительного устройства заполнены жидкостью полиэтилсилоксановой марки ПЭС-2 ГОСТ 13004-77.
Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью ПМС-300 или ПМС-100р.

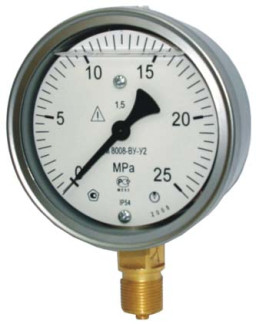

Общий вид приборов приведен на рисунке 1. Схема обозначения мест пломбировки от несанкционированного доступа и нанесения знака поверки приведена на рисунке 2.
Пломбирование по требованию заказчика
*
*
отсутствует.
Условное обозначение и диапазоны показаний приборов приведены в таблице 1. Метрологические и технические характеристики приборов представлены в таблице 2.
| Обозначение | Диапазон показаний прибора | Измеряемая среда | |
| МПа | кг/см2 | ||
| ДМ 8008-ВУ | от (от 0 до 0,1) до (от 0 до 25) | от (от 0 до 1) до (от 0 до 250) | жидкость, пар, газ в т.ч. кислород, ацетилен |
| от (от 0 до 40) до (от 0 до 60) | от (от 0 до 400) до (от 0 до 600) | жидкость, пар, газ в т.ч. кислород | |
| от (от 0 до 100) до (от 0 до 160) | от (от 0 до 1000) до (от 0 до 1600) | жидкость | |
| ДМ 8008А-ВУ | от (от 0 до 0,1) до (от 0 до 60) | от (от 0 до 1) до (от 0 до 600) | жидкий, газообразный и водный раствор аммиака |
| ДМ 8008А-Кс-ВУ | от (от 0 до 0,1) до (от 0 до 160) | от (от 0 до 1) до (от 0 до 1600) | углеводородный газ и водогазонефтяная эмульсия |
| ДВ 8008-ВУ | от -0,1 до 0 | от -1 до 0 | жидкость, пар, газ в т.ч. кислород, ацетилен |
| ДВ 8008А-Кс-ВУ | от -0,1 до 0 | от -1 до 0 | углеводородный газ и водогазонефтяная эмульсия |
| ДА 8008-ВУ | от (от -0,1 до 0) до (от 0,06 до 2,4) | от (от -1 до 0) до (от 0,6 до 24) | жидкость, пар, газ в т.ч. кислород |
| ДА 8008А-ВУ | от (от -0,1 до 0) до (от 0,06 до 2,4) | от (от -1 до 0) до (от 0,6 до 24) | жидкий, газообразный и водный раствор аммиака |
| ДА 8008А-Кс-ВУ | от (от -0,1 до 0) до (от 0,06 до 2,4) | от (от -1 до 0) до (от 0,6 до 24) | углеводородный газ и водогазонефтяная эмульсия |
| ДМ 8008-ВУ с мембранным разделителем | от 0 до 1,0 | от 0 до 10 | жидкость, пар |
Таблица 2 - Метрологические и технические характеристики приборов
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, % от диапазона показаний | от 0 до 75 |
| Диапазон измерений вакуумметрического давления, % от диапазона | от 0 до 100 |
| показаний | |
| Класс точности приборов по ГОСТ 2405-88 | 1; 1,5; 2,5 |
| Пределы допускаемой основной приведенной (к диапазону показаний) погрешности измерений избыточного и вакуумметрического давлений, %: | |
| - для класса точности 1 | ±1 |
| - для класса точности 1,5 | ±1,5 |
| - для класса точности 2,5 | ±2,5 |
| Вариация показаний, %: | |
| - для класса точности 1 | 1 |
| - для класса точности 1,5 | 1,5 |
| - для класса точности 2,5 | 2,5 |
| Перегрузка к верхнему значению диапазона показаний, % от диапазона показаний: | |
| - до 10 МПа включ. | 25 |
| - св. 10 до 60 МПа включ. | 15 |
| - св. 60 до 160 МПа включ. | 10 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной (к диапазону показаний) погрешности измерений давления, вносимой разделителем, % от диапазона показаний | ±1 |
| Пределы допускаемой дополнительной приведенной (к диапазону показаний) погрешности измерений давления, вызванной отклонением температуры окружающего воздуха от нормального значения, % | 5 = ±Kt At1} |
| Степень защиты приборов по ГОСТ 14254-96 | IP54 или IP65 |
| Группа исполнения по устойчивости к механическим воздействиям по ГОСТ Р 52931-2008 | V4 |
| Нормальные условия измерений: - температура окружающей среды, °С - для класса точности 1 - для классов точности 1,5 и 2,5 - относительная влажность окружающего воздуха, % | от +18 до +22 от +15 до +25 от 30 до 80 |
| Рабочие условия измерений: - температура окружающей среды, °С: а) для климатических исполнений по ГОСТ 15150-69: - У2, Т2 - УХЛ1 при заполнении ПМС-300 - УХЛ1 при заполнении смесью ПМС-100р и ПМС-300 б) с мембранным разделителем - относительная влажность окружающего воздуха, %, для климатических исполнений по ГОСТ 15150-69: - У2 и УХЛ1 при температуре окружающего воздуха +25 °С - Т2 при температуре окружающего воздуха +35 °С | от -45 до +60 от -45 до +70 от -65 до +70 от -10 до +60 до 100 до 100 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - алюминиевый корпус с осевым расположением штуцера - алюминиевый корпус с радиальным расположением штуцера - с разделителем в исполнении I - с разделителем в исполнении II - стальной корпус с диаметром 100 мм с осевым расположением штуцера - стальной корпус с диаметром 160 мм с осевым расположением штуцера - стальной корпус с диаметром 100 мм с радиальным расположением штуцера - стальной корпус с диаметром 160 мм с радиальным расположением штуцера | 109x56x146 109x93x146 108x58x162,5 108x78x162,5 100x53x145 160x53x205 100x53x108 160x53x168 |
| Масса, кг, не более: - алюминиевый корпус с диаметром 108 мм, класс точности 1; 1,5 - алюминиевый корпус с диаметром 108 мм, класс точности 2,5 - стальной корпус с диаметром 100 мм, класс точности 1; 1,5 - стальной корпус с диаметром 100 мм, класс точности 2,5 - стальной корпус с диаметром 160 мм, класс точности 1; 1,5 | 0,9 1.3 0,9 1.3 1,8 |
| Средняя наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 10 |
Продолжение таблицы 2_
Примечание
1) - где Kt - температурный коэффициент не более 0,06 %/°С (для приборов с мембранным разделителем Kt не более 0,1 %/°С);
At - абсолютное значение разности температур, °С, определяемое по формуле:
At = |t 2 — tj |,
где t2 - предельное значение температуры, °С;
ti - температура окружающего воздуха в нормальных условиях измерений:
- для класса точности 1: от +18 до + 22 °С _- для классов точности 1,5 и 2,5: от +15 до + 25 °С_
наносится на циферблат методом цифровой или офсетной печати, на эксплуатационную документацию - типографским способом.
Комплектность приборов приведена в таблице 2.
Таблица 2 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ 8008-ВУ, ДВ 8008-ВУ, ДА 8008-ВУ, ДМ 8008А-ВУ, ДА 8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008А-Кс-ВУ, ДА 8008А-Кс-ВУ1) | - | 1 шт. |
| Паспорт | ПЛКЕ2.283.346 ПС | 1 экз. |
| Руководство по эксплуатации | ПЛКЕ2.283.346 РЭ2) | 1 экз. |
| Примечания 1) - В соответствии с заказом; 2) - На каждые 10 шт. приборов. | ||
осуществляется по документу МИ 2124-90 «Государственная система обеспечения единства измерений. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП (регистрационный номер в Федеральном информационном фонде 52189-16);
- преобразователь давления ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус приборов и (или) в свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
МИ 2124-90 Государственная система обеспечения единства измерений. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
ТУ 4212-003-42368375-01 Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ 8008-ВУ, ДВ 8008-ВУ, ДА 8008-ВУ, ДМ 8008А-ВУ, ДА 8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008А-Кс-ВУ, ДА 8008А-Кс-ВУ. Технические условия
