Весы рольганговые EMP 31/10, 55373-13

Назначение

Весы рольганговые EMP 31/10 (далее - весы) предназначены для статического измерения массы бунтов на втором роликовом конвейере стана 350 сортопрокатного цеха №2 ОАО «Оскольский электрометаллургический комбинат» (ОАО «ОЭМК»).

Описание

Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым грузом, в деформацию упругих элементов датчиков весоизмерительных тензорезисторных, и в последующем преобразовании этой деформации в электрический сигнал. Сигналы от датчиков весоизмерительных тензорезисторных преобразуются в цифровые при помощи контроллера и результаты взвешивания отображаются в единицах массы на мониторе. Взвешивание происходит в статическом режиме. Весы снабжены автоматической и полуавтоматической установкой нуля.

Конструктивно весы состоят из грузоприемного устройства, прибора весоизмерительного DISOMAT Т настенного исполнения и монитора, размещенного в опрераторской. Грузоприемное устройство состоит из грузоприемной платформы - рамы с оснасткой (рольганги), которая опирается на комплект из четырех датчиков весоизмерительных тензорезисторных типа С грузоподъемностью 5 т, изготовленных фирмой «Hottinger Baldwin Messtechnik GmbH», Германия, номер по Госреестру 20784-03.

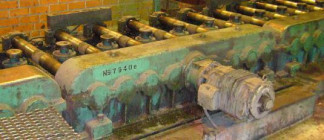

платформа

Грузоприемная

Места установки датчиков Рисунок 1 - Весы рольганговые

Программное обеспечение ПО является встроенным и делится на метрологически значимое и метрологически незначимое.

ПО встроено в прибор весоизмерительный DISOMAT Т.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению ПО осуществляется только в сервисном режиме, вход в который защищен административным паролем. Индентификационным признаком ПО служит номер версии, который может быть вызван с помощью специализированного оборудования производителя.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

*Примечание - Идентификационное наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется при индентификации встроенного ПО весов.

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».

Технические характеристики

Метрологические и технические характеристики весов приведены в таблице 2.

Таблица 2

Примечание - Термины и условные обозначения метрологических и технических характеристик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ OIML R 76-1-2011.

Лист № 4 Всего листов 5

Пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке.

Условия эксплуатации весов:

-    диапазон рабочих температур, °С

от минус 10 до плюс 40 от 30 до 80

-    относительная влажность воздуха, %

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации весов.

Комплектность

Весы платформенные электронные EMP 31/10 Комплект соединительных кабелей Техническая документация фирмы-изготовителя Методика поверки

1 комп. 1 комп. 1 шт.

1 шт.

Поверка

Поверка осуществляется по документу МП 032-11-020-2013 «Весы рольганговые EMP 31/10. Методика поверки», утвержденному ГЦИ СИ ФБУ «Липецкий ЦСМ» в 2013 г.

Основные средства поверки - гири, соответствующие классам точности Е2, F2, F1, М1 в соответствии с требованиями ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

Сведения о методах измерений

Метод измерений содержится в Руководстве по эксплуатации весов рольганговых EMP 31/10.

Нормативные и технические документы

ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

МП 032-11-020-2013 «Весы платформенные электронных EMP 31/10. Методика поверки».

Рекомендации к применению

Область применения весов - осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
