| Номер в госреестре | 55387-13 |
| Наименование СИ | Спектрометры атомно-абсорбционные |
| Обозначение типа СИ | КВАНТ.Z1 |
| Изготовитель | ООО "Кортэк", г. Москва; ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г. Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 05.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-абсорбционные «КВАНТА» (далее по тексту - спектрометры) предназначены для проведения количественного элементного анализа жидких проб различного происхождения и состава: в питьевой и природной воде, в промышленных сточных водах, в растворах-минерализатах, полученных после соответствующей обработки твердых и газообразных проб.
Принцип действия спектрометров основан на методе электротермической атомноабсорбционной (АА) спектрометрии. Анализируемая проба испаряется в графитовой трубчатой печи, нагреваемой электрическим током. Свободные атомы определяемого элемента поглощают резонансное излучение, причем максимальное поглощение происходит на аналитической резонансной спектральной линии, которая обычно используется для АА измерений. Графитовая печь располагается в продольном переменном магнитном поле. При расщеплении линий поглощения (эффект Зеемана) имеет место избирательная модуляция коэффициента атомного поглощения. Атомная абсорбционность однозначно определяется только концентрацией определяемого элемента в анализируемом растворе и не зависит от спектральных помех (неселективного поглощения). Неизвестная концентрация элемента определяется по калибровочной зависимости.

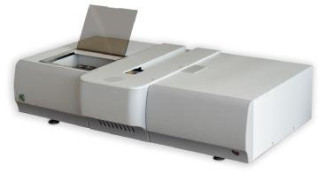

Конструктивно спектрометры выполнены в виде настольного моноблока, включающего в себя следующие основные узлы:
- лампу с полым катодом (ЛПК) в держателе для юстировки;
- двухлинзовую оптическую схему, фокусирующую излучение резонансного источника в графитовой печи и на входной щели монохроматора;
- монохроматор, выделяющий рабочую резонансную линию;
- фотопреобазователь светового потока в электрические сигналы;
- продольно нагреваемую графитовую печь, располагаемую в воздушном зазоре электромагнита переменного тока;
- электронную систему управления спектрометром, аналого-цифрового преобразования аналитических сигналов и взаимодействия с внешним компьютером через последовательный интерфейс.
Управление спектрометром, обработка, отображение и хранение аналитической информации осуществляется персональным компьютером посредством специализированного программного обеспечения «Квант2».
Результаты измерений отображаются и могут быть сохранены в виде двухколоночной таблицы. В первой колонке отображаются текущие значения атомной абсорбционности проведенных измерений, а во второй колонке - соответствующие значения концентрации элемента в анализируемом растворе. Для серии параллельных измерений концентрации в программе предусмотрен расчет среднего квадратического измерения и относительного среднего квадратического отклонения. По результатам проведенных измерений может быть вычислена концентрация определяемого элемента в анализируемой пробе с учетом предварительной подготовки пробы (взвешивания, минерализации, растворения и других процедур).
Идентификационные данные (признаки) программного обеспечения представлены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа KBAOTZ | kvantZ | 3.0.0 | BFA9AD48 | CRC32 |
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
Установка обновленных версий ПО допускается только представителями предприятия
- изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Таблица 2
| Наименование характеристики | Значение характеристики |
| Спектральный диапазон, нм | 185 - 1100 |
| Предел обнаружения элементов (по критерию 3о), мкг/дм3, не более: - мышьяк (Х= 193,7 нм), | 0,2 |
| - медь (Х= 324,7 нм), цезий (Х=852,1нм), | 0,1 |
| - ртуть (Х= 253,7 нм) | 0,01 |
| Предел допускаемого относительного среднего | |
| квадратического отклонения случайной составляющей | |
| погрешности измерения концентрации, % | |
| мышьяк 0,2 - 5 мкг/дм3 | 20,0 |
| 5 - 20 мкг/дм3 | 5,0 |
| медь 0,1 - 5 мкг/дм3 | 10,0 |
| 5 - 20 мкг/дм3 | 4,0 |
| цезий 0,1 - 5 мкг/дм3 | 10,0 |
| 5 - 20 мкг/дм3 | 4,0 |
| ртуть 0,01 - 0,2 мкг/дм3 | 15,0 |
| 0,2 - 0,8 мкг/дм3 | 6,0 |
| Пределы допускаемой систематической составляющей | |
| относительной погрешности измерения концентрации, % мышьяк 0,2 - 5 мкг/дм3 | ±20,0 |
| 5 - 20 мкг/дм3 | ±10,0 |
| медь 0,1 - 5 мкг/дм3 | ±20,0 |
| 5 - 20 мкг/дм3 | ±10,0 |
| цезий 0,1 - 5 мкг/дм3 | ±20,0 |
| 5 - 20 мкг/дм3 | ±10,0 |
| ртуть 0,01 - 0,2 мкг/дм3 | ±25,0 |
| 0,2 - 0,8 мкг/дм3 | ±15,0 |
| Г абаритные размеры, мм, не более | 890 х 455 х 210 |
| Масса, кг, не более | 67 |
| Средняя наработка на отказ, ч | 3000 |
| Средняя потребляемая мощность на атомизации и очистке, кВ • А, не более | 8 |
| Электропитание осуществляется от сети переменного тока: | |
| с напряжением, В частотой, Гц | 220 ± 22 |
| 50 ± 1 | |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | 20 ± 5 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | 100 ± 15 |
наносится на табличку, расположенную на задней панели спектрометра, методом шелкографии или фотохимическим методом и на титульный лист Руководства по эксплуатации печатным методом.
Таблица 3_
| Наименование | Обозначение | Количество |
| Спектрометр атомно-абсорбционный «KBAHT.Z1» | ГКНЖ.84.01.000-1 СБ | 1 |
| Комплект сменных частей | ГКНЖ.84.20.000-1 | 1 |
| Комплект запасных частей | ГКНЖ.84.21.000-1 | 1 |
| * Генератор ртутно-гидридный ГРГ-112 | ГКНЖ.46.00.000 | 1 |
| Ящик упаковочный | ГКНЖ.01.14.050 | 1 |
| Компакт - диск с программным обеспечением | ГКНЖ.84.00.000 Д ГКНЖ. 84.00.000 ПРО1 | 1 |
| * Персональный компьютер с принтером | - | 1 |
| Руководство по эксплуатации | ГКНЖ.84.00.000-1 РЭ | |
| Формуляр | ГКНЖ.84.00.000-1 ФО | 1 |
| Методика поверки | ГКНЖ.84.00.000-1 МП | 1 |
| *- включается в комплект поставки по требованию Заказчика. | ||
осуществляется по документу ГКНЖ 84.00.000-1 МП «Спектрометры атомно-абсорбционные «KBAHT.Z1». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 19 февраля 2013 г.
Основные средства поверки:
1 Государственные стандартные образцы состава растворов ионов As (ГСО 7264-96), Cu (ГСО 7998-93), Hg (ГСО 8004-93)
Основные метрологические характеристики:
Массовая концентрация ионов As - 0,1 г/дм3, Cu и Hg - 1,0 г/дм3
Погрешность определения концентрации элемента 1% при доверительной вероятности
р=0,95.
2 Межгосударственный стандартный образец состава раствора ионов Cs (МСО 1060:2004)
Основные метрологические характеристики:
Массовая концентрация ионов Cs - 10,0 г/дм3
Погрешность определения концентрации элемента 1% при доверительной вероятности
р=0,95.
«Спектрометры атомно-абсорбционные «КВАНТ^1». Руководство по эксплуатации ГКНЖ. 84.00.000-1 РЭ», раздел 3.
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным «КВАНТ-Zl»
1 Приказ Минприроды России от 07.12.2012 N 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
2 «Спектрометры атомно-абсорбционные «КВАНТ^1» Технические условия ТУ 4434-084-29903757-1-2013 (ГКНЖ.84.00.000-1 ТУ)»
Осуществление деятельности в области охраны окружающей среды; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
