| Номер в госреестре | 55388-13 |
| Наименование СИ | Термопреобразователь сопротивления платиновый |
| Обозначение типа СИ | DB812.1 |
| Изготовитель | "Pfortner Messtechnik GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователь сопротивления платиновый модели DB812.1 (далее по тексту -термопреобразователь или ТС) предназначен для измерения температуры смазочного масла и температуры природного газа перед аварийным стопорным клапаном на ОАО «Мосэнерго» филиал ТЭЦ-16.
Принцип действия термопреобразователя основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователь конструктивно выполнен в виде измерительной вставки с двумя ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 4-х проводная.

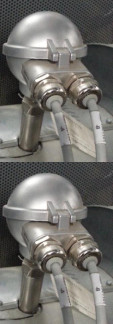

Внешний вид термопреобразователя представлен на рисунке 1.
Таблица 1
| Наименование характеристики | |
| Диапазон измеряемых температур, °С | от 0 до плюс 100 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/Г0СТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом | 100 |
| Класс допуска ТС по МЭК60751/ГОСТ 6651-2009 | B |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С | ±(0,3+0,005|ф |
| Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее | 100 |
| Диаметр монтажной части ТС, мм | 8 |
| Длина монтажной части ТС, мм | 150 |
| Рабочие условия эксплуатации: | |
| Т емпература окружающей среды, °С | от плюс 5 до плюс 50 |
| Относительная влажность воздуха, %, не более | 80 |
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на табличку, прикрепленную к термопреобразователю.
Термопреобразователь сопротивления платиновый модели DB812.1 1 шт.
Паспорт 1 экз.
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;
- мегомметр М4100/3, рабочее напряжение до 500В.
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый модели DB812.1.
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
