| Номер в госреестре | 55395-13 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | SNBC (BCT) |
| Изготовитель | "SAMNUNG Co., Ltd.", Корея |
| Год регистрации | 2013 |
| Срок свидетельства | 05.11.2018 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

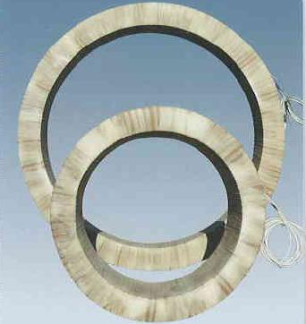

Трансформаторы тока встроенные SNBC (ВСТ) (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока встроенные SNBC (ВСТ) устанавливаются на высоковольтных вводах ячеек КРУЭ типа GESG 2550NS. Первичной обмоткой трансформаторов является токоведущий стержень, проходящий по оси трансформатора внутри корпуса. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки выравнивается посредством внутреннего экрана. Выводы вторичных обмоток трансформаторов тока подключаются к герметизированным втулкам вторичной клеммной коробки газового отсека посредством обжимных соединений при сборке токопровода КРУЭ.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
| Характеристика | Значение | |
| Номинальное рабочее напряжение, кВ | 110 | 220 |
| Наибольшее рабочее напряжение, кВ | 145 | 255 |
| Номинальный первичный ток, А | от 200 до 2000 | |
| Номинальный вторичный ток, А | 1; 5 | |
| Номинальная вторичная нагрузка, В-А | от 2,5 до 50 | |
| Классы точности вторичных обмоток: - для измерений и учета - для защиты | 0,2; 0,2S; 0,5; 0,5S; 1; 3; 5 5Р;10 Р | |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений | от 5 до 10 | |
| Номинальная предельная кратность вторичных обмоток для защиты | от 5 до 30 | |
| Номинальная частота, Г ц | 50 | |
| Г абаритные размеры: - внешний диаметр, мм, не более - внутренний диаметр, мм, не менее - толщина, мм, не более | 375 270 500 | |
| Масса, кг, не более | 300 | |
| Климатическое исполнение по ГОСТ 15150-69 | У3 | |
Знак утверждения типа наносят на титульный лист паспорта и на табличку технических данных трансформатора типографским способом.
В комплект поставки входят:
- трансформатор тока встроенный SNBC (ВСТ) 1 шт.
- паспорт 1 экз.
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Перечень основных средств, применяемых при поверке:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 номинальные значения первичного тока, А: от 5 до 5000
класс точности: 0,05
- прибор сравнения КНТ-03
предел измерения токовой погрешности, %: ± 19,99; предел измерения угловой погрешности, угловых мин: ± 1999
- магазин сопротивлений нагрузочный трансформаторов тока НТТ номинальные величины нагрузки, В-А: от 1,75 до 50
Методы измерений с помощью трансформаторов тока встроенных SNBC (ВСТ) указаны в документе «Трансформаторы тока встроенные SNBC (ВСТ). Паспорт».
Нормативные документы, устанавливающие требования к трансформаторам тока встроенным SNBC (ВСТ)
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
