Комплекты антенные измерительные АИК 1-40Б, 55403-13

Назначение

Комплекты антенные измерительные АИК 1-40Б (далее по тексту - комплекты) предназначены для измерений характеристик электромагнитных полей.

Описание

Конструктивно комплект состоит из антенных систем П6-123 и П6-140-х, обеспечивающих работу в диапазонах частот от 0,9 до 12,4 ГГц и от 8,2 до 40,0 ГГц соответственно.

Антенная система П6-123 представляет собой рупор на базе Н-образного волновода в центре которого встроены металлические пластины экспоненциальной формы. Толщина пластин линейно увеличивается по мере приближения к раскрыву рупора. Боковые стенки рупора в Н-плоскости выполнены в виде трапециевидных пластин. Боковые стенки рупора в Е-плоскости выполнены в виде решетчатой структуры, длина металлических стержней которой и расстояние между ними изменяются от первого стержня, расположенного в раскрыве рупора, по закону геометрической прогрессии со знаменателем 0,78. Антенна имеет коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа SMA (розетка) по ГОСТ РВ 51914-2002.

Антенная система П6-140-х представляет собой пирамидальный рупор с волноводным входом сечения WR-90 и в зависимости от модификации к нему пристыковываются:

для П6-140-1 - коаксиально-волноводный переход (КВП) с волновода WR-90 на коаксиал типа SMA (розетка) по ГОСТ РВ 51914-2002 (КВП0812 Sf);

для П6-140-2 - волноводная сборка (переход) с WR-90 на WR-62 с неразъёмно присоединённым КВП с волновода WR-62 на коаксиал типа SMA (розетка) по ГОСТ РВ 51914-2002 (ВС1218 SF);

для П6-140-3 - волноводная сборка (переход) с WR-90 на WR-42 с неразъёмно присоединённым КВП с волновода WR-42 на коаксиал типа «К» (РС-2,92) (розетка) (ВС 1826 KF);

для П6-140-4 - волноводная сборка (переход) с WR-90 на WR-28 с неразъёмно присоединённым КВП с волновода WR-28 на коаксиал типа «К» (РС-2,92) (розетка) (ВС2640 KF).

Антенные системы из комплектов имеют линейную поляризацию.

Принцип действия комплектов основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для измерения характеристик электромагнитных полей антенные системы из комплектов подключаются к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства.

Конструкция антенных систем предусматривает возможность крепления на специализированное крепежное устройство.

Модификации комплектов, отличающиеся диапазоном рабочих частот, приведены в таблице 1.

Модификации комплектов, отличающиеся комплектностью, приведены в таблице 2.

Таблица 2

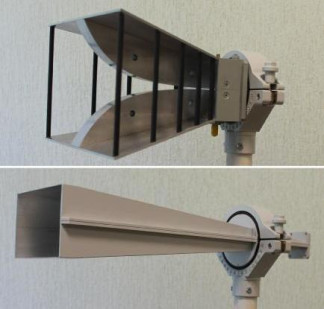

По условиям эксплуатации комплекты относятся к группе 6 по ГОСТ 22261-94. Внешний вид антенных систем комплектов приведен на рисунке 1, принадлежности к антенной системе П6-140-х показаны на рисунке 2.

Места пломбировки от несанкционированного доступа и нанесения знаков утверждения типа приведены на рисунках 3,4

t&'x&z&j? гДвкг 8Г&19

Примечание * - КСВН коаксиального входа КВП, пристыкованного к рупору

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на внешнюю поверхность антенных систем в виде шильди-ков.

Комплектность

Комплект поставки включает:

-    комплект антенный измерительный АИК 1-40Б (модификация в соответствии с. таблицей 2) - 1 шт.;

-    эксплуатационная документация - 1 к-т;

-    методика поверки КНПР.464965.003МП - 1 шт.

Поверка

осуществляется по документу КНПР.464965.003МП «Инструкция. Комплекты антенные измерительные АИК 1-40Б. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 29.08.2013 г.

Основное средство поверки:

- анализатор цепей векторный N5230C (регистрационный № 37229-08), диапазон рабочих частот от 0,01 до 50 ГГц, пределы допускаемой относительной погрешности установки частоты ± 110-6, уровень гармонических составляющих в выходном сигнале не более минус 15 дБ, диапазон мощности выходного сигнала от минус 87 до минус 8 дБм, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 49,99 до 10 дБ - ± 0,9 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 24,99 до 0 дБ - ± 1,63 дБ.

Сведения о методах измерений

Комплекты антенные измерительные АИК 1-40Б. Руководство по эксплуатации КНПР.464965.003РЭ.

Нормативные и технические документы, устанавливающие требования к комплектам антенным измерительным АИК 1-40Б

ГОСТ Р 8.574-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.

ГОСТ РВ 51914-2002 «Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

Технические условия КНПР.464965.003ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
