Назначение
Осциллографы DS0-X93204A, DSA-X93204A, MS0-X93204A, DS0-X92804A, DSA-X92804A, MS0-X92804A, DS0-X92504A, DSA-X92504A, MS0-X92504A, DS0-X92004A, DSA-X92004A, MS0-X92004A, DS0-X91604A, DSA-X91604A, MS0-X91604A, DSO-X91304A, DSA-X91304A, MS0-X91304A (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим и логическим каналам.
Описание
Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Конструктивно осциллограф выполнен в виде настольного моноблока. Различные модели осциллографов DS0-Х/DSA-Х/МS0-Х отличаются полосой пропускания и наличием опции измерения дрожания.
На передней панели осциллографа расположены: цветной ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

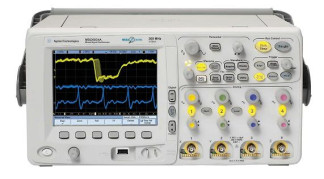

Внешний вид одной из моделей осциллографа приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
При оформлении внешнего вида осциллографов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
А- места для размещения наклеек;
Б - места для пломбировки от несанкционированного доступа.
Рисунок 2
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «ПО для цифровых осциллографов серии DSO/DSA-X 90000A». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Идентификационное наименование ПО | Номер версии ПО (идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| SetupIn- finiium03110001 | Не ниже 03.11.0001 | A8EB6A09A267C7469590 | MD5 |
Метрологически значимая часть программного обеспечения осциллографов и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики осциллографов приведены в таблице 2.
Таблица 2
| Наименование характеристи ки | Значение ха] | эактеристики для модели осциллографа |
| DS0-X91304A, DSA-X91304A, MS0-X91304A | DS0-X91604A, DSA-X91604A, MS0-X91604A | DS0-X92004A, DSA-X92004A, MS0-X92004A | DS0-X92504A, DSA-X92504A, MS0-X92504A | DS0-X92804A, DSA-X92804A, MS0-X92804A | DS0-X93204A, DSA-X93204A, MS0-X93204A |
| Система вертикального отклонения | |
| Количество входных каналов | 4 |
| Разрешающая способность по вертикали, бит | 8, с усреднением не более 12 |
| Полоса пропускания (по уровню - 3 дБ): двухканальный режим; четырехканальный режим, ГГц | 13 13 | 16 16 | 20 16 | 25 16 | 28 16 | 33 16 |
| Время нарастания/спада, пс, не более | 32 | 28,5 | 20 | 17,5 | 14,4 | 12,5 |
| Максимальная частота дискретизации, Гвыб/с | двухканальный режим: 80 четырехканальный режим: 40 |
| Наименование характеристи ки | Значение ха] | эактеристики для модели осциллографа |
| DS0-X91304A, DSA-X91304A, MS0-X91304A | DS0-X91604A, DSA-X91604A, MS0-X91604A | DS0-X92004A, DSA-X92004A, MS0-X92004A | DS0-X92504A, DSA-X92504A, MS0-X92504A | DS0-X92804A, DSA-X92804A, MS0-X92804A | DS0-X93204A, DSA-X93204A, MS0-X93204A |
| Динамический диапазон, делений | ± 4 |
| Диапазон установки коэффициента отклонения Коткл | от 1 мВ/дел до 1 В/дел в последовательности 1; 2; 5 |
| Пределы допускаемой абсолютной погрешности установки коэффициента отклонения, мВ/дел | ± 0,025 • 8 [дел] • Коткл при Коткл до 5 мВ/дел ± 0,02 • 8 [дел] • Коткл при Коткл свыше 5 мВ/дел |
| Максимальное среднеквадратическое значение (СКЗ) собственных шумов при коэффициенте отклонения, мВ: 10 мВ/дел 50 мВ/дел 100 мВ/дел 1 В/дел | 0,28 1,10 2,30 21,2 | 0,35 1,34 2,63 26,65 | 0,43 1,53 3,02 30,05 | 0,5 1,76 3,39 34,15 | 0,53 1,86 3,62 36,57 | 0,60 2,10 3,98 39,92 |
| Диапазон установки напряжения смещения Цсмещ | ± 0,4 В при Коткл до 49 мВ/дел ± 0,7 В при Коткл от 50 до 100 мВ/дел включ. ± 1,2 В при Коткл св. 100 до 200 мВ/дел включ. ± 2,2 В при Коткл от 200 до 500 мВ/дел включ. ± 2,4 В при Коткл > 500 мВ/дел |
| Пределы допускаемой абсолютной погрешности установки напряжения смещения Дсмещ, В | ± [0,02^ исмещ + 0,018(дел) • Коткл] при напряжении входного сигнала до 3,5 В; ± [0,02- исмещ + 0,018(дел) • Коткл + 1 мВ] при напряжении входного сигнала свыше 3,5 В |
| Максимальное значение входного напряжения, В | ± 5 |
| Наименование характеристи ки | Значение ха] | рактеристики для модели осциллографа |
| DS0-X91304A, DSA-X91304A, MS0-X91304A | DS0-X91604A, DSA-X91604A, MS0-X91604A | DS0-X92004A, DSA-X92004A, MS0-X92004A | DS0-X92504A, DSA-X92504A, MS0-X92504A | DS0-X92804A, DSA-X92804A, MS0-X92804A | DS0-X93204A, DSA-X93204A, MS0-X93204A |
| Входное сопротивление каналов, Ом | 50 ± 1,5 |
| Система горизонтального отклонения |
| Диапазон установки коэффициентов развертки | от 2 пс/дел до 20 с/дел |
| Пределы допускаемой относительной погрешности по частоте опорного генератора | ± (0,1 10-6 + 0,1/Тэ 10-6 ), где Тэ - количество лет эксплуатации осциллографа |
| Значение фазового дрожания тактового генератора (СКЗ), фс | Для значений временных интервалов: менее 10 мс......... 100 для внутреннего и внешнего опорных генераторов; от 10 до 100 мс 190 для внутреннего и внешнего опорных генераторов; от 100 мс до 1 с .... 500 для внутреннего опорного генератора; .... 190 для внешнего опорного генератора; свыше 1 с............ 190 для внешнего опорного генератора |
| Измерение дрожания (опции 002 и 004, осциллографы DSA) |
| Пределы допускаемой абсолютной погрешности измерений TIE (СКЗ), с | (К2нт + S2)-2, где Кнт - коэффициент численно равный отношению К/Тнар; N - уровень собственного шума (СКЗ), В; Тнар - время нарастания выходного напряжения, с |
| Пределы допускаемой абсолютной погрешности измерений периодического дрожания (СКЗ), с | [2 • (К2нт + S2)]-2 |
| Пределы допускаемой абсолютной погрешности измерений «цикл-цикл» (СКЗ), с | [3 • (К2нт + S2)]-2 |
| Наименование характеристи ки | Значение ха] | рактеристики для модели осциллографа |
| DS0-X91304A, DSA-X91304A, MSO-X91304A | DS0-X91604A, DSA-X91604A, MSO-X91604A | DS0-X92004A, DSA-X92004A, MSO-X92004A | DS0-X92504A, DSA-X92504A, MSO-X92504A | DS0-X92804A, DSA-X92804A, MS0-X92804A | DS0-X93204A, DSA-X93204A, MS0-X93204A |
| Синхронизация |
| Минимальная ширина импульса для запуска, пс | 250 - аппаратно; 40 - с программой InfiniiScan |
| Диапазон уровня входного сигнала внутренней синхронизации | ± 4 дел или ± 4 В в зависимости от того, что меньше; ± 5 В при входном сигнале ± 5 В |
| Источник запуска | Любой канал, сеть, вход внешнего запуска |
| Минимальный уровень входного сигнала синхронизации | Внутренний низкий: 2 дел на частотах от 0 до 22 ГГц; внутренний: 0,3 дел на частотах от 0 до 18 ГГц; 2,0 дел на частотах от 0 до 22 ГГц; внешний: 2,5 ГГц |
| Характеристики цифровых каналов (модели MSO или с установленной опцией N2834) |
| Число каналов | 16 логических каналов, обозначенных D0-D15 |
| Типы установки пороговых уровней срабатывания ипус (значения ипус) | ТТЛ (1,4 В), КМОП (2,5 В), ЭСЛ (минус 1,3 В), ПЕСЛ (3,7 В) или определяемый пользователем (± 3 В с шагом 100 мВ) |
| Аналоговая полоса пропускания, ГГц | 3 (в зависимости от типа пробника) |
| Максимальное значение напряжения входного сигнала, В | ± 40 |
| Минимальное значение напряжения входного сигнала, мВ | ± 400 |
| Входной динамический диапазон | ± 10 В относительно порогового уровня срабатывания |
| Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания | ±(0,03-Цпус+100 мВ) |
| Наименование характеристи ки | Значение ха] | рактеристики для модели осциллографа |
| DS0-X91304A, DS0-X91604A, DSA-X91304A, DSA-X91604A, MS0-X91304A MS0-X91604A | DS0-X92004A, DS0-X92504A, DS0-X92804A, DS0-X93204A, DSA-X92004A, DSA-X92504A, DSA-X92804A, DSA-X93204A, MS0-X92004A MS0-X92504A MS0-X92804A MS0-X93204A |
| Входное сопротивление на наконечнике пробника логического канала, кОм | 100 ± 2 |
| Условия эксплуатации и массогабаритные характеристики |
| Нормальные условия эксплуатации | температура окружающего воздуха от 18 до 28 оС относительная влажность воздуха от 30 до 80 % атмосферное давление от 84 до 106 кПа |
| Рабочие условия эксплуатации | температура окружающего воздуха от 5 до 40 оС относительная влажность воздуха не более 90 % |
| Условия хранения (транспортирования) | температура окружающего воздуха от минус 40 до 70 °С относительная влажность воздуха не более 90 % |
| Габаритные размеры (ширинах высо-тахдлина), мм, не более | 270x430x480 |
| Масса, кг, не более | 20,5 |
| Напряжение и частота сети электропитания | от 100 до 240 В, от 50 до 60 Гц |
| Потребляемая мощность, В А, не более | 800 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус осциллографа в виде наклейки.
Комплектность
В комплект поставки входят: осциллограф, комплект кабелей, руководство по эксплуатации, CD-диск с документацией, CD-диск с прикладным ПО, методика поверки, паспорт. При дополнительном заказе поставляются аксессуары (опции), приведенные в таблице 3.
| Обозначение аксессуара (опции) | Функция аксессуара (опции) |
| Е2681А (002) - для DSA | Базовый анализ джиттера |
| N5400A (004) - для DSA | Всесторонний анализ джиттера |
| N2803A | Пробник до 30 ГГц (InfiniiMax III) |
| N2802A | Пробник до 25 ГГц (InfiniiMax III) |
| N2801A | Пробник до 20 ГГц (InfiniiMax III) |
| N2800A | Пробник до 16 ГГц (InfiniiMax III) |
| N2834 | Логический анализатор |
| N5439A | Головка пробника ZIF |
| N5445A | Головка пробника |
| N5444A | 3,5 мм/2,92 мм/SMA головки пробников |
| N5449A | Высокоимпендансный адаптер |
| N5471F | 35 ГГц кабель |
| N5471G | Увеличение полосы пропускании с 16 до 20 ГГц |
| N547m | Увеличение полосы пропускании с 20 до 25 ГГц |
| N5471I | Увеличение полосы пропускании с 25 до 28 ГГц |
| N5471J | Увеличение полосы пропускании с 28 до 33 ГГц |
| N2010A-050 | Увеличение памяти с 20 Мвыб на канал до 50 Мвыб на канал |
| N2010A-100 | Увеличение памяти с 50 Мвыб на канал до 100 Мвыб на канал |
| N2010A-200 | Увеличение памяти с 100 Мвыб на канал до 200 Мвыб на канал |
| N2010A-500 | Увеличение памяти с 200 Мвыб на канал до 500 Мвыб на канал |
| N2010A-01G | Увеличение памяти с 500 Мвыб на канал до 1 Гвыб на канал |
| N2010A-02G | Увеличение памяти с 1 Гвыб на канал до 2 Гвыб на канал |
Поверка
осуществляется по документу 651-13-56 МП «Осциллографы DS0-X93204A, DSA-X93204A, MS0-X93204A, DS0-X92804A, DSA-X92804A, MS0-X92804A, DS0-X92504A, DSA-X92504A, MS0-X92504A, DS0-X92004A, DSA-X92004A, MS0-X92004A, DS0-X91604A, DSA-X91604A, MS0-X91604A, DS0-X91304A, DSA-X91304A, MS0-X91304A. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 г.
Основные средства поверки:
- генератор сигналов E8257D (рег. № 36419-07): диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 2 10 ; максимальный уровень выходной мощности 9 дБм, пределы допускаемой относительной погрешности установки уровня мощности ± 1,4 дБ;
- ваттметр N1913A с преобразователем N8482A (рег. № 44731-10): частота преобразования до 1 ГГц; диапазон измерений уровня мощности от минус 30 до 20 дБм, пределы допускаемой относительной погрешности ± 6 % (ваттметр); диапазон частот от 100 кГц до 6 ГГц, диапазон уровня мощности от минус 35 до 20 дБм, пределы допускаемой относительной погрешности ± 5 % (преобразователь);
- мультиметр Agilent 3458A (рег. № 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5-10-6D+0,3-10-6E) в диапазоне от 0,1 до 1 В, ± (0,5-10-6D+0,05-10-6E) в диапазоне от 1 до 10 В, где D - показания мультиметра, Е - верхний предел диапазона измерений;
- частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5-10-6.
Сведения о методах измерений
Осциллографы DS0-X93204A, DSA-X93204A, MS0-X93204A, DS0-X92804A, DSA-X92804A, MS0-X92804A, DS0-X92504A, DSA-X92504A, MS0-X92504A, DS0-X92004A, DSA-X92004A, MS0-X92004A, DS0-X91604A, DSA-X91604A, MS0-X91604A, DS0-X91304A, DSA-X91304A, MS0-X91304A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам DSO-X93204A, DSA-X93204A, MSO-X93204A, DSO-X92804A, DSA-X92804A, MS0-X92804A, DS0-X92504A, DSA-X92504A, MS0-X92504A, DS0-X92004A, DSA-X92004A, MS0-X92004A, DS0-X91604A, DSA-X91604A, MS0-X91604A, DSO-X91304A, DSA-X91304A, MSO-X91304A
Техническая документация изготовителя.
Рекомендации к применению
Проведение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
