Системы измерений длительности соединений СИДС ТРИКОМ КД, 55410-13

Назначение

Системы измерений длительности соединений СИДС ТРИКОМ КД, далее - СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является распределенной виртуальной (функциональной) системой измерений длительности телефонных соединений учрежденческо-производственной АТС ТРИКОМ КД с измерительными функциями, далее УПАТС ТРИКОМ КД, представляющее собой комплекс аппаратных средств и встроенного программного обеспечения (ПО) производства ООО «ТРИКОМ», версия ПО 3.40.

Область применения - электросвязь.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения УПАТС ТРИКОМ КД.

Основные функции СИДС

■    измерение и учет длительности соединений;

■    передача учетной информации на внешний приёмник (сервер), а также в автоматизированные системы расчетов с абонентами (АСР).

Учетная информация содержит сведения:

■    об источнике и о приемнике вызова;

■    дата и время начала разговора, окончания разговора;

■    продолжительность разговора.

Конструктивно УПАТС ТРИКОМ КД выполнена по модульному принципу: плата -кассета (рисунок 1), размещаемые в шкафу. Доступ к плате центрального процессора и коммутатора, где хранится ПО, возможен только после вскрытия защитной пломбы.

При включении УПАТС ТРИКОМ КД осуществляется идентификация и проверка состояния аппаратных средств.

На рис. 2 изображена УПАТС ТРИКОМ КД с защитной пломбой от несанкционированного доступа.

„    ,    Рисунок 2 оборудование с установленной

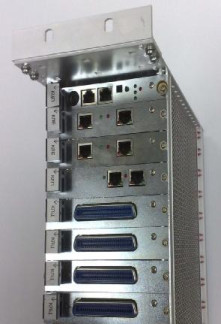

Рисунок 1 общий вид без пломбы

J    пломбой.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 3.40, управляет функционированием оборудования.

Изготовителем предоставлены следующие идентификационные данные ПО СИДС, смотри таблицу:

По уровню защиты от непреднамеренных и преднамеренных изменений ПО СИ относится к группе "С" согласно МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■    ПО защищено от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■    данные измерений в устройстве не хранятся, защиту от несанкционированной модификации данных измерений осуществляет внешний сервер или АСР;

■    не существует доступных пользователю команд для инициирования функции или изменения данных;

■ интерфейс пользователя не позволяет вносить изменения в ПО и в измеренные

данные.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения длительности за один час телефонного соединения ± 1 с;

■    вероятность неправильного тарифицирования телефонного соединения, не более

0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию системы коммутации, в состав которой входит СИДС , типографским способом.

Комплектность

■    СИДС ТРИКОМ КД    -1 комплект;

■    Эксплуатационная документация на оборудование    -1 комплект;

■    Методика поверки.    -1 экземпляр. Поверка

осуществляется по документу МП 55410-13 “Системы измерений длительности соединений СИДС ТРИКОМ КД. Методика поверки”, утвержденному ФГУП ЦНИИС в 2013 г.

Основные средства поверки: формирователь телефонных соединений «Призма-М»:(1 - 3600)с, А = ±0,25 с, (3601 - 10800) с, А = ±0,5 с

Сведения о методах измерений

ТРИКОМ КД - Руководство по эксплуатации ИСЕБ.460529.014-24 РЭ

Нормативные и технические документы

■    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
