| Номер в госреестре | 55412-13 |
| Наименование СИ | Источники питания многофункциональные |
| Обозначение типа СИ | АКИП серий 1107, 1107А, 1108, 1108А, 1136 |
| Изготовитель | "TOELLNER Electronic Instrumente GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 19.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания многофункциональные АКИП серий 1107, 1107A, 1108, 1108A, 1136 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Источники представляют собой электронные устройства большой мощности, формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются встроенными цифровыми вольтметром и амперметром.
По принципу действия источники серий 1107, 1107A, 1108, 1108A относятся к импульсным источникам питания, источники серии 1136 - к линейным. Источники серии 1108 с литерой «А» имеют два выходных канала.
Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, стабилизации выходной мощности, локального управления, дистанционного управления.
Регулировка выходных напряжения и силы тока осуществляется независимо друг от
друга.
Для защиты от случайных изменений параметров пользователем источники оснащены функцией блокировки органов управления передней панели.
Источники могут работать совместно в режиме «Master/Slave» с помощью последовательного или параллельного соединений (кроме серии 1136).
Для поддержания требуемой точности, источники снабжены системой автокалибровки.
Опционально источники могут оснащаться функцией воспроизведения сигнала произвольной формы.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, выходные клеммы (источники серии 1108, 1108A).
На задней панели установки расположены выходные клеммы, разъем (либо клеммы) для подключения напряжения питания, разъем дистанционного управления, разъем интерфейсов RS-232, GPIB (опционально), USB (опционально), отверстия для вентиляции (или вентилятор охлаждения).
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.
Источники выпускаются в различных модификациях в виде 5 серий, отличающихся между собой значениями выходных напряжения, тока, мощности, уровнем пульсаций, нестабильностью и напряжением питания, форм-фактором корпуса, возможностью работы при последовательном или параллельном соединениях.
vj О с
:eJ С- г
О
Ац-ЦЭИАГС
P&A£4«WTROi
ктм тртлиия

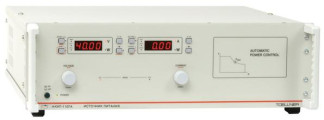

Общий вид источников серии АКИП-1107, АКИП-1107А
| 4 40.0»' | 4 0.MU |
| йлжй | 0. евея |
* 3 # * *
в
□ □□□С . П СГ
0
* ■
®
j АКИП tlOBA ИСТОЧНИК ПИТАНИЯ
TTZELLISER
Общий вид источников серии АКИП-1108, АКИП-1108А
| - | _ — ■ |
U "# "jjf У
if Г 7 I' уX ЕЕ
lli П 0 ET] ijF .Ig Ijf '"e]
П1IIНП11IIП11 1ГШШ11ШНИ HIIIIIIIJJIMIII
| Модификация | Диапазон установки выходного напряжения, В | Диапазон установки выходного тока, А | Пульсации выходного напряжения, мВ 1} | Пульсации выходного тока, мА 1) | Нестабильность выходного напряжения при изменении тока нагрузки 2) | Нестабильность выходного тока при изменении тока нагрузки 2) |
| АКИП-1107-40-50 | 0 - 40 | 0 - 50 | 5 | 25 | 10-4-иуст. + 5 мВ | 5Т0-4-1уст. + 25 мА |
| АКИП-1107-60-35 | 0 - 60 | 0 - 35 | 8 | 20 | 10-4-иуст. + 5 мВ | 5Т0-4-1уст. + 20 мА |
| АКИП-1107-80-25 | 0 - 80 | 0 - 25 | 10 | 20 | 10-4-иуст. + 5 мВ | 5Т0-4-1уст. + 12 мА |
| АКИП-1107-130-16 | 0 - 130 | 0 - 16 | 15 | 20 | 10-4-иуст. + 10 мВ | 5Т0-4Туст. + 8 мА |
| АКИП-1107-200-10 | 0 - 200 | 0 - 10 | 15 | 20 | 10-4-иуст. + 10 мВ | 5Т0-Муст. + 2,5 мА |
| АКИП-1107-400-5 | 0 - 400 | 0 - 5 | 20 | 15 | 10-4-иуст. + 10 мВ | 5Т0-4Туст. + 2,5 мА |
| АКИП-1107А-40-100 | 0 - 40 | 0 - 100 | 10 | 50 | 10-4-иуст. + 5 мВ | 5Т0-4Туст. + 50 мА |
| АКИП-1107А-60-65 | 0 - 60 | 0 - 65 | 12 | 50 | 10-4-иуст. + 5 мВ | 5Т0-4-1уст. + 30 мА |
| АКИП-1107А-80-50 | 0 - 80 | 0 - 50 | 15 | 40 | 10-4-иуст. + 5 мВ | 5Т0-4Туст. + 25 мА |
| АКИП-1107А-130-25 | 0 - 130 | 0 - 25 | 15 | 40 | 10-4-иуст. + 10 мВ | 5Т0-4Туст. + 12 мА |
| АКИП-1107А-200-15 | 0 - 200 | 0 - 15 | 15 | 20 | 10-4-иуст. + 10 мВ | 5Т0-4Туст. + 2,5 мА |
| АКИП-1107А-400-7,5 | 0 - 400 | 0 - 7,5 | 20 | 20 | 10-4-иуст. + 15 мВ | 5Т0-4Туст. + 3,5 мА |
2) При изменении нагрузки на выходе на 100 %; иуст. - установленное на выходе значение напряжения;
1уст. - установленное на выходе значение силы тока.
Таблица 2 - Метрологические и технические характеристики источников питания многофункциональных АКИП серий 1108, 1108А
| Модификация | Диапазон установки выходного напряжения, В | Диапазон установки выходного тока, А | Пульсации выходного напряжения, мВ 1} | Пульсации выходного тока, мА 1) | Нестабильность выходного напряжения при изменении тока нагрузки 2) | Нестабильность выходного тока при изменении тока нагрузки 2) |
| АКИП-1108-20-40 | 0 - 20 | 0 - 40 | 3 | 12 | 10-4-иуст. + 5 мВ | 5Т0-4-1уст. + 20 мА |
| АКИП-1108-40-20 | 0 - 40 | 0 - 20 | 3 | 10 | 10-4-иуст. + 5 мВ | 5Т0-4Туст. + 10 мА |
| АКИП-1108-60-14 | 0 - 60 | 0 - 14 | 6 | 7 | 10-4-иуст. + 5 мВ | 5Т0-4-1уст. + 7 мА |
| АКИП-1108-80-10 | 0 - 80 | 0 - 10 | 10 | 5 | 10-4-иуст. + 5 мВ | 5Т0-4Туст. + 5 мА |
| АКИП-1108-130-6 | 0 - 130 | 0 - 6 | 12 | 2 | 10-4-иуст. + 5 мВ | 5Т0-4Туст. + 2 мА |
| Модификация | Диапазон установки выходного напряжения, В | Диапазон установки выходного тока, А | Пульсации выходного напряжения, мВ 1) | Пульсации выходного тока, мА 1) | Нестабильность выходного напряжения при изменении тока нагрузки 2) | Нестабильность выходного тока при изменении тока нагрузки 2) |
| АКИП-1108A-20-20 | 2 х (0 - 20) | 2 х (0 - 20) | 3 | 10 | 10"4-иуст. + 5 мВ | 5-10"4Туст. + 10 мА |
| АКИП-1108A-40-10 | 2 х (0 - 40) | 0) 1 О х 2 | 3 | 5 | 10"4-иуст. + 5 мВ | 5-10"4Туст. + 5 мА |
| АКИП-1108A-60-7 | 2 х (0 - 60) | 2 х (0 - 7) | 6 | 3 | 10^ иуст. + 5 мВ | 5-10"4-1уст. + 3 мА |
| АКИП-1108A-80-5 | 2 х (0 - 80) | 2 х (0 - 5) | 10 | 2 | 10"4-иуст. + 5 мВ | 5-10"4-1уст. + 2 мА |
| АКИП-1108A-130-3 | 2 X 0 1 3 ) | 2 х (0 - 3) | 10 | 1,5 | 10"4-иуст. + 5 мВ | 5-10"4-!уст. + 1,5 мА |
Где ) Пульсации нормируются в диапазоне частот от 10 Гц до 10 МГц;
2) При изменении нагрузки на выходе на 100 %; иуст. - установленное на выходе значение напряжения;
1уст. - установленное на выходе значение силы тока.
Таблица 3 - Метрологические и технические характеристики источников питания многофункциональных АКИП серии 1136
| Модификация | Диапазон установки выходного напряжения, В | Диапазон установки выходного тока, А | Пульсации выходного напряжения, мВ 3) | Пульсации выходного тока, мА 3) | Нестабильность выходного напряжения при изменении тока нагрузки 2) | Нестабильность выходного тока при изменении тока нагрузки 2) |
| АКИП-1136-16-10 | 0 - 16 | 0 - 10 | 2 | 1 | 2-10"5-иуст. + 2 мВ | 2-10"4 1уст. |
| АКИП-1136-18-9 | 0 - 18 | 0 - 9 | 2 | 1 | 2-10"5-иуст. + 2 мВ | 2-10"4 1уст. |
| АКИП-1136-20-8 | 0 - 20 | 0 - 8 | 1 | 1 | 2-10"5-иуст. + 2 мВ | 2-10"4 1уст. |
| АКИП-1136-24-7 | 0 - 24 | 0 - 7 | 1 | 1 | 2-10"5-иуст. + 2 мВ | 2-10"4 1уст. |
| АКИП-1136-32-5 | 0 - 32 | 0 - 5 | 1 | 0,5 | 2-10"5-иуст. + 2 мВ | 2-10"4 1уст. |
| АКИП-1136-40-4 | 0 - 40 | 0 - 4 | 1 | 0,5 | 2-10"5-иуст. + 2 мВ | 2-10"4 1уст. |
| АКИП-1136-48-3,5 | 0 - 48 | 0 - 3,5 | 1 | 0,5 | 2-10"5-иуст. + 2 мВ | 210-4^ 1уст. |
| АКИП-1136-64-2,5 | 0 - 64 | 0 - 2,5 | 1 | 0,5 | 2-10"5-иуст. + 2 мВ | 210-4^ 1уст. |
| АКИП-1136-80-2 | 0 - 80 | 0 - 2 | 1 | 0,5 | 2-10"5-иуст. + 2 мВ | 2Л0"4 1уст. |
| АКИП-1136-100-1,6 | 0 - 100 | 0 - 1,6 | 1 | 0,5 | 2-10"5-иуст. + 2 мВ | 210-4^ 1уст. |
| АКИП-1136A-16-20 | 0 - 16 | 0 - 20 | 2 | 1 | 2-10"5-иуст. + 2 мВ | 2Л0"4 1уст. |
| АКИП-1136A-18-18 | 0 - 18 | 0 - 18 | 2 | 1 | 2-10"5-иуст. + 2 мВ | 2Л0"4 1уст. |
| АКИП-1136A-20-16 | 0 - 20 | 0 - 16 | 1 | 1 | 2-10"5-иуст. + 2 мВ | 2Л0"4 1уст. |
| АКИП-1136A-24-14 | 0 - 24 | 0 - 14 | 1 | 1 | 2-10"5-иуст. + 2 мВ | 2Л0"4 1уст. |
| Модификация | Диапазон установки выходного напряжения, В | Диапазон установки выходного тока, А | Пульсации выходного напряжения, мВ 3) | Пульсации выходного тока, мА 3) | Нестабильность выходного напряжения при изменении тока нагрузки 2) | Нестабильность выходного тока при изменении тока нагрузки 2) |
| АКИП-1136А-32-10 | 0 - 32 | 0 - 10 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4- 1уст. |
| АКИП-1136А-40-8 | 0 - 40 | 0 - 8 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4- 1уст. |
| АКИП-1136А-48-7 | 0 - 48 | 0 - 7 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136А-64-5 | 0 - 64 | 0 - 5 | 1 | 0,5 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136А-80-4 | 0 - 80 | 0 - 4 | 1 | 0,5 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136А-100-3,2 | 0 - 100 | 0 - 3,2 | 1 | 0,5 | 2Т0-5-иуст. + 2 мВ | 2Т0-4- 1уст. |
| АКИП-1136В-16-40 | 0 - 16 | 0 - 40 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. | |
| АКИП-1136В-18-36 | 0 - 18 | 0 - 36 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. | |
| АКИП-1136В-20-32 | 0 - 20 | 0 - 32 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136В-24-28 | 0 - 24 | 0 - 28 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136В-32-20 | 0 - 32 | 0 - 20 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136В-40-16 | 0 - 40 | 0 - 16 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136В-48-14 | 0 - 48 | 0 - 14 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136В-64-10 | 0 - 64 | 0 - 10 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136В-80-8 | 0 - 80 | 0 - 8 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136В-100-6,4 | 0 - 100 | 0 - 6,4 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 210-4^ 1уст. |
| АКИП-1136С-16-60 | 0 - 16 | 0 - 60 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. | |
| АКИП-1136С-18-54 | 0 - 18 | 0 - 54 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. | |
| АКИП-1136С-20-48 | 0 - 20 | 0 - 48 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136С-24-42 | 0 - 24 | 0 - 42 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136С-32-30 | 0 - 32 | 0 - 30 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136С-40-24 | 0 - 40 | 0 - 24 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136С-48-21 | 0 - 48 | 0 - 21 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136С-64-15 | 0 - 64 | 0 - 15 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136С-80-12 | 0 - 80 | 0 - 12 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136С-100-10 | 0 - 100 | 0 - 10 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136Б-16-80 | 0 - 16 | 0 - 80 | 2 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136Б -18-72 | 0 - 18 | 0 - 72 | 2 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136Б -20-64 | 0 - 20 | 0 - 64 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| Модификация | Диапазон | Диапазон | Пульсации | Пульсации | Нестабильность | Нестабильность |
| установки | установки | выходного | выходного | выходного напряжения | выходного тока при | |
| выходного | выходного | напряжения, | тока, мА 3) | при изменении тока | изменении тока | |
| напряжения, В | тока, А | мВ 3) | нагрузки 2) | нагрузки 2) | ||
| АКИП-1136Б -24-56 | 0 - 24 | 0 - 56 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4- 1уст. |
| АКИП-1136Б -32-40 | 0 - 32 | 0 - 40 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4- 1уст. |
| АКИП-1136Б -40-32 | 0 - 40 | 0 - 32 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. |
| АКИП-1136Б -48-28 | 0 - 48 | 0 - 28 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. |
| АКИП-1136Б -64-20 | 0 - 64 | 0 - 20 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. |
| АКИП-1136Б -80-16 | 0 - 80 | 0 - 16 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. |
| АКИП-1136Б -100-13 | 0 - 100 | 0 - 13 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. |
| АКИП-1136Е-16-100 | 0 - 16 | 0 - 100 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4- 1уст. | |
| АКИП-1136Е-18-90 | 0 - 18 | 0 - 90 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. | |
| АКИП-1136Е-20-80 | 0 - 20 | 0 - 80 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. |
| АКИП-1136Е-24-70 | 0 - 24 | 0 - 70 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. |
| АКИП-1136Е-32-50 | 0 - 32 | 0 - 50 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. |
| АКИП-1136Е-40-40 | 0 - 40 | 0 - 40 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2Л0-4 1уст. |
| АКИП-1136Е-48-35 | 0 - 48 | 0 - 35 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2Л0-4 1уст. |
| АКИП-1136Е-64-25 | 0 - 64 | 0 - 25 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2Л0-4 1уст. |
| АКИП-1136Е-80-20 | 0 - 80 | 0 - 20 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2Л0-4 1уст. |
| АКИП-1136Е-100-16 | 0 - 100 | 0 - 16 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. |
| АКИП-1136Б-16-120 | 0 - 16 | 0 - 120 | 1 | 2-10-5-иуст. + 2 мВ | 210-4^ 1уст. | |
| АКИП-1136Р-18-110 | 0 - 18 | 0 - 110 | 1 | 2-10-5-иуст. + 2 мВ | 210-4^ 1уст. | |
| АКИП-1136Б-20-100 | 0 - 20 | 0 - 100 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 210-4^ 1уст. |
| АКИП-1136Б-24-80 | 0 - 24 | 0 - 80 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2Л0-4 1уст. |
| АКИП-1136Б-32-60 | 0 - 32 | 0 - 60 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. |
| АКИП-1136Б-40-50 | 0 - 40 | 0 - 50 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2Л0-4 1уст. |
| АКИП-1136Б-48-40 | 0 - 48 | 0 - 40 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2Л0-4 1уст. |
| АКИП-1136Б-64-30 | 0 - 64 | 0 - 30 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2Л0-4 1уст. |
| АКИП-1136Б-80-25 | 0 - 80 | 0 - 25 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2Л0-4 1уст. |
| АКИП-1136Б-100-20 | 0 - 100 | 0 - 20 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4 1уст. |
| АКИП-1136G-16-160 | 0 - 16 | 0 - 160 | 2 | 2 | 2-10-5-иуст. + 2 мВ | 210-4^ 1уст. |
| АКИП-1136G-18-145 | 0 - 18 | 0 - 145 | 2 | 1 | 2-10-5-иуст. + 2 мВ | 210-4^ 1уст. |
| Модификация | Диапазон | Диапазон | Пульсации | Пульсации | Нестабильность | Нестабильность |
| установки | установки | выходного | выходного | выходного напряжения | выходного тока при | |
| выходного | выходного | напряжения, | тока, мА 3) | при изменении тока | изменении тока | |
| напряжения, В | тока, А | мВ 3) | нагрузки 2) | нагрузки 2) | ||
| АКИП-11360-20-130 | 0 - 20 | 0 - 130 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4- 1уст. |
| АКИП-11360-24-110 | 0 - 24 | 0 - 110 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4- 1уст. |
| АКИП-11360-32-80 | 0 - 32 | 0 - 80 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-11360-40-65 | 0 - 40 | 0 - 65 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136С-48-55 | 0 - 48 | 0 - 55 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-11360-64-40 | 0 - 64 | 0 - 40 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-11360-80-32 | 0 - 80 | 0 - 32 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-11360-100-26 | 0 - 100 | 0 - 26 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136Н-16-200 | 0 - 16 | 0 - 200 | 2 | 2Т0-5-иуст. + 2 мВ | 2Т0-4- 1уст. | |
| АКИП-1136Н-18-180 | 0 - 18 | 0 - 180 | 2 | 2Т0-5-иуст. + 2 мВ | 2Т0-4- 1уст. | |
| АКИП-1136Н-20-160 | 0 - 20 | 0 - 160 | 1 | 2 | 2Т0-5-иуст. + 2 мВ | 2Т0-4- 1уст. |
| АКИП-1136Н-24-135 | 0 - 24 | 0 - 135 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 210-4^ 1уст. |
| АКИП-1136Н-32-100 | 0 - 32 | 0 - 100 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 210-4^ 1уст. |
| АКИП-1136Н-40-80 | 0 - 40 | 0 - 80 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136Н-48-70 | 0 - 48 | 0 - 70 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136Н-64-50 | 0 - 64 | 0 - 50 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136Н-80-40 | 0 - 80 | 0 - 40 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136Н-100-32 | 0 - 100 | 0 - 32 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136К-16-220 | 0 - 16 | 0 - 220 | 2 | 2Т0-5-иуст. + 2 мВ | 210-4^ 1уст. | |
| АКИП-1136К-18-200 | 0 - 18 | 0 - 200 | 2 | 2Т0-5-иуст. + 2 мВ | 210-4^ 1уст. | |
| АКИП-1136K-20-180 | 0 - 20 | 0 - 180 | 1 | 2 | 2Т0-5-иуст. + 2 мВ | 210-4^ 1уст. |
| АКИП-1136K-24-150 | 0 - 24 | 0 - 150 | 1 | 2 | 2Т0-5-иуст. + 2 мВ | 210-4^ 1уст. |
| АКИП-113 6K-32-110 | 0 - 32 | 0 - 110 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 210-4^ 1уст. |
| АКИП-1136K-40-90 | 0 - 40 | 0 - 90 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136K-48-77 | 0 - 48 | 0 - 77 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136K-64-55 | 0 - 64 | 0 - 55 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136K-80-45 | 0 - 80 | 0 - 45 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-1136K-100-36 | 0 - 100 | 0 - 36 | 1 | 1 | 2Т0-5-иуст. + 2 мВ | 2Т0-4 1уст. |
| АКИП-113 6L-16-240 | 0 - 16 | 0 - 240 | 2 | 2 | 2Т0-5-иуст. + 2 мВ | 210-4^ 1уст. |
| Модификация | Диапазон | Диапазон | Пульсации | Пульсации | Нестабильность | Нестабильность |
| установки | установки | выходного | выходного | выходного напряжения | выходного тока при | |
| выходного | выходного | напряжения, | тока, мА 3) | при изменении тока | изменении тока | |
| напряжения, В | тока, А | мВ 3) | нагрузки 2) | нагрузки 2) | ||
| АКИП-1136Ь-18-215 | 0 - 18 | 0 - 215 | 2 | 2 | 2 -10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-113 6L-20-195 | 0 - 20 | 0 - 195 | 1 | 2 | 2-10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-113 6L-24-160 | 0 - 24 | 0 - 160 | 1 | 2 | 2-10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-1136L-32-120 | 0 - 32 | 0 - 120 | 1 | 1 | 2-10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-1136L-40-96 | 0 - 40 | 0 - 96 | 1 | 1 | 2 -10-5- иуст. + 2 мВ | 2 -10-4 • 1уст. |
| АКИП-1136L-48-80 | 0 - 48 | 0 - 80 | 1 | 1 | 2 -10-5- иуст. + 2 мВ | 2 -10-4 • 1уст. |
| АКИП-1136L-64-60 | 0 - 64 | 0 - 60 | 1 | 1 | 2 -10-5- иуст. + 2 мВ | 2 -10-4 • 1уст. |
| АКИП-1136L-80-48 | 0 - 80 | 0 - 48 | 1 | 1 | 2 -10-5- иуст. + 2 мВ | 2 -10-4 • 1уст. |
| АКИП-113 6L-100-40 | 0 - 100 | 0 - 40 | 1 | 1 | 2 -10-5- иуст. + 2 мВ | 2 -10-4 • 1уст. |
| АКИП-1136М-16-280 | 0 - 16 | 0 - 280 | 2 | 2-10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. | |
| АКИП-1136М-18-250 | 0 - 18 | 0 - 250 | 2 | 2 -10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. | |
| АКИП-1136М-20-225 | 0 - 20 | 0 - 225 | 1 | 2 | 2 -10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-1136М-24-190 | 0 - 24 | 0 - 190 | 1 | 2 | 2-10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-1136М-32-140 | 0 - 32 | 0 - 140 | 1 | 2 | 2 -10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-1136М-40-115 | 0 - 40 | 0 - 115 | 1 | 1 | 2-10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-1136М-48-95 | 0 - 48 | 0 - 95 | 1 | 1 | 2 -10-5- иуст. + 2 мВ | 2 Л0-4 • 1уст. |
| АКИП-1136М-64-70 | 0 - 64 | 0 - 70 | 1 | 1 | 2 -10-5- иуст. + 2 мВ | 2 Л0-4 • 1уст. |
| АКИП-1136М-80-56 | 0 - 80 | 0 - 56 | 1 | 1 | 2 -10-5- иуст. + 2 мВ | 2 Л0-4 • 1уст. |
| АКИП-1136М-100-45 | 0 - 100 | 0 - 45 | 1 | 1 | 2 -10-5- иуст. + 2 мВ | 2 Л0-4 • 1уст. |
| АКИП-11361Ч-16-320 | 0 - 16 | 0 - 320 | 2 | 2-10-5- иуст. + 2 мВ | 2 Л0-4 • 1у ст. | |
| АКИП-11361Ч-18-285 | 0 - 18 | 0 - 285 | 2 | 2 -10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. | |
| АКИП-11361Ч-20-260 | 0 - 20 | 0 - 260 | 1 | 2 | 2-10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-11361Ч-24-215 | 0 - 24 | 0 - 215 | 1 | 2 | 2-10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-11361Ч-32-160 | 0 - 32 | 0 - 160 | 1 | 2 | 2-10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-11361Ч-40-130 | 0 - 40 | 0 - 130 | 1 | 2 | 2-10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-11361Ч-48-110 | 0 - 48 | 0 - 110 | 1 | 1 | 2-10-5- иуст. + 2 мВ | 2 -10-4 • 1у ст. |
| АКИП-11361Ч-64-80 | 0 - 64 | 0 - 80 | 1 | 1 | 2 -10-5- иуст. + 2 мВ | 2 -10-4 • 1уст. |
| АКИП-11361Ч-80-64 | 0 - 80 | 0 - 64 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4- 1уст. |
| АКИП-11361Ч-100-52 | 0 - 100 | 0 - 52 | 1 | 1 | 2-10-5-иуст. + 2 мВ | 2-10-4- 1уст. |
3) Пульсации нормируются в полосе частот до 1 МГц; иуст. - установленное на выходе значение напряжения;
1уст. - установленное на выходе значение силы тока.
Таблица 4 - Пределы допускаемой основной абсолютной погрешности установки напряжения и тока источников питания серии АКИП-
107
| Характеристика | АКИП- 1107-40-50 | АКИП- 1107-60-35 | АКИП- 1107-80-25 | АКИП- 1107-130-16 | АКИП- 1107-200-10 | АКИП- 1107-400-5 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,00Шуст. + 20 мВ) | ± (0,00Шуст. + 30 мВ) | ± (0,00Шуст. + 40 мВ) | ± (0,00Шуст. + 100 мВ) | ± (0,00Шуст. + 100 мВ) | ± (0,00Шуст. + 100 мВ) |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,0021уст. + 40 мА) | ± (0,0021уст. + 40 мА) | ± (0,0021уст. + 20 мА) | ± (0,0021уст. + 20 мА) | ± (0,0021уст. + 20 мА) | ± (0,0021уст. + 20 мА) |
| Г де Иуст. - установленное на выходе значение напряжения; 1уст. - установленное на выходе значение силы тока. Таблица 5 - Пределы допускаемой основной абсолютной погрешности установки напряжения и тока источников питания серии АКИП- | 1107 А | |||||
| Характеристика | АКИП- 1107А-40-100 | АКИП- 1107А-60-65 | АКИП- 1107А-80-50 | АКИП- 1107А-130-25 | АКИП- 1107А-200-15 | АКИП- 1107А-400-7,5 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,00Шуст. + 20 мВ) | ± (0,00Шуст. + 30 мВ) | ± (0,00Шуст. + 40 мВ) | ± (0,00Шуст. + 100 мВ) | ± (0,00Шуст. + 100 мВ) | ± (0,00Шуст. + 100 мВ) |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,0021уст. + 50 мА) | ± (0,0021уст. + 50 мА) | ± (0,0021уст. + 30 мА) | ± (0,0021уст. + 20 мА) | ± (0,0021уст. + 20 мА) | ± (0,0021уст. + 20 мА) |
Г де Иуст. - установленное на выходе значение напряжения;
1уст. - установленное на выходе значение силы тока.
Таблица 6 - Пределы допускаемой основной абсолютной погрешности установки напряжения и тока источников питания серии АКИП-1108
| Характеристика | АКИП- 1108-20-40 | АКИП- 1108-40-20 | АКИП- 1108-60-14 | АКИП- 1108-80-10 | АКИП- 1108-130-6 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,00Шуст. + 10 мВ) | ± (0,00Шуст. + 20 мВ) | ± (0,00Шуст. + 30 мВ) | ± (0,00Шуст. + 40 мВ) | ± (0,00Шуст. + 60 мВ) |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,0021уст. + 40 мА) | ± (0,0021уст. + 20 мА) | ± (0,0021уст. + 15 мА) | ± (0,0021уст. + 10 мА) | ± (0,0021уст. + 5 мА) |
| Г де Иуст. - установленное на выходе значение напряжения; 1уст. - установленное на выходе значение силы тока. Таблица 7 - Пределы допускаемой основной абсолютной погрешности установки напряжения и тока источников питания серии АКИ | П-1108А | ||||
| Характеристика | АКИП- 1108А-20-20 | АКИП- 1108А-40-10 | АКИП- 1108А-60-7 | АКИП- 1108А-80-5 | АКИП- 1108А-130-3 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ± (0,00Шуст. + 10 мВ) | ± (0,00Шуст. + 20 мВ) | ± (0,00Шуст. + 30 мВ) | ± (0,00Шуст. + 40 мВ) | ± (0,00Шуст. + 60 мВ) |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,0021уст. + 20 мА) | ± (0,0021уст. + 10 мА) | ± (0,0021уст. + 7 мА) | ± (0,0021уст. + 5 мА) | ± (0,0021уст. + 3 мА) |
Г де иуст. - установленное на выходе значение напряжения;
1уст. - установленное на выходе значение силы тока.
Таблица 8 - Пределы допускаемой основной абсолютной погрешности установки напряжения и тока источников питания серии АКИП-1136
| Диапазон выходных напряжений и токов (в зависимости от модели) | Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А |
| 0 - 16 В, < 5 А | ± (0,00025Иуст. + 10 мВ) | ± (0,0011уст. + 10 мА) |
| 0 - 18 В, < 10 А | ± (0,00025Иуст. + 10 мВ) | ± (0,0011уст. + 10 мА) |
| 0 - 20 В, < 20 А | ± (0,00025Иуст. + 10 мВ) | ± (0,0011уст. + 20 мА) |
| 0 - 24 В, < 40А | ± (0,00025Иуст. + 10 мВ) | ± (0,0011уст. + 40 мА) |
| 0 - 32 В, < 80 А | ± (0,00025Иуст. + 10 мВ) | ± (0,0011уст. + 80 мА) |
| 0 - 40 В, < 120 А | ± (0,00025Иуст. + 10 мВ) | ± (0,0011уст. + 100 мА) |
| 0 - 48 В, < 160 А | ± (0,00025Иуст. + 20 мВ) | ± (0,0011уст. + 100 мА) |
| 0 - 64 В, < 200 А | ± (0,00025Иуст. + 20 мВ) | ± (0,0011уст. + 120 мА) |
| 0 - 80 В, < 260 А | ± (0,00025Иуст. + 20 мВ) | ± (0,0011уст. + 130 мА) |
| 0 - 100 В, < 320 А | ± (0,00025Иуст. + 20 мВ) | ± (0,0011уст. + 160 мА) |
Г де Иуст. - установленное на выходе значение напряжения;
1уст. - установленное на выходе значение силы тока.
Таблица 9 - Общие характеристики источников питания многофункциональных АКИП серий 1107, 1107А, 1108, 1108А, 1136
| Характеристика | Серии АКИП-1107/1107А | Серии АКИП-1108/1108А | Серия АКИП-1136 |
| Разрешение дисплея | 4 разряда | 4 разряда | 5 разрядов |
| Напряжение питания частотой 48 - 63 Гц, В | Однофазное, 230 ± 10 % | Однофазное, 115/230 В ± 10 % | Однофазное, 115/230 В ± 10 %, (для источников с Рвых. до 1280 Вт); Трехфазное, 400 В ± 10 %, (для источников с Рвых. от 1600 до 5200 Вт) |
| Габаритные размеры (ширинахвысотахглубина), мм | 445х134х515 | 224х88х405 | 216х132х437 для АКИП-1136-ХХ; 434х 134,5 х437 (1 блок мощностью 320 Вт для АКИП-1136 А... АКИП-11361Ч) |
| Масса, кг | 15 | 5 | 9 (АКИП-1136); 18 (1 блок мощностью 320 Вт для АКИП-1136А...АКИП-1136]ЧГ) |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23 ± 1 до 80 | 23 ± 1 до 80 | 23 ± 1 до 80 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до + 40 от 30 до 90 | от 0 до + 40 от 30 до 90 | от 0 до + 40 от 30 до 90 |
Где Рвых. - выходная мощность.
Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 10
| Наименование | Количество |
| Источник питания | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 55412-13 «Источники питания многофункциональные АКИП серий 1107, 1107A, 1108, 1108A, 1136. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2013 г.
Средства поверки: вольтметр универсальный В7-78/1; катушка электрического сопротивления Р310 (кл. т. 0,02); шунты измерительные стационарные 75 ШИСВ.1 (кл. т. 0,2); микровольтметр В3-57 (± 4 %).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания многофункциональным АКИП серий 1107, 1107A, 1108, 1108A, 1136
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. Техническая документация фирмы «TOELLNER Electronic Instrumente GmbH», Германия.
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 85 |
| Поверителей | 14 |
| Актуальность данных | 18.11.2024 |
