Государственный реестр средств измерений

Источники питания постоянного и переменного тока АКИП серий 1106, 1106А, 55413-13

55413-13
Карточка СИ
Номер в госреестре 55413-13
Наименование СИ Источники питания постоянного и переменного тока
Обозначение типа СИ АКИП серий 1106, 1106А
Изготовитель "TOELLNER Electronic Instrumente GmbH", Германия
Год регистрации 2013
Срок свидетельства 19.09.2029
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Источники питания постоянного и переменного тока АКИП серий 1106, 1106А Назначение средства измерений

Источники питания постоянного и переменного тока АКИП серий 1106, 1106А (далее -источники) предназначены для воспроизведения напряжения и силы постоянного и переменного тока.

Описание

Источники представляют собой электронные устройства большой мощности, формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока, а также напряжение и силу переменного тока. Кроме этого, источники могут работать в качестве усилителя внешнего сигнала.

По принципу действия источники относятся к линейным источникам питания.

Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, локального управления, дистанционного управления.

Регулировка напряжения и силы тока осуществляется независимо друг от друга.

Для защиты от случайных изменений параметров пользователем источники оснащены функцией блокировки органов управления передней панели. Кроме этого, источники оснащены защитой от перегрева.

Источники могут работать совместно в режиме «Master/Slave» с помощью последовательного или параллельного соединений.

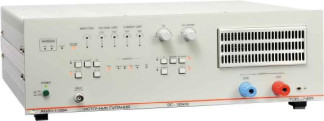

Конструктивно источники выполнены в алюминиевых корпусах настольного исполнения, допускающих монтаж в приборную стойку.

На передней панели источников расположены индикаторы, регуляторы, функциональные кнопки и выключатели, выходные клеммы.

На задней панели установки расположены разъем для подключения напряжения питания, разъем дистанционного управления, вентилятор охлаждения, отверстия для вентиляции, вход усилителя внешнего сигнала.

Источники выпускаются в различных модификациях в виде 2 серий, отличающихся между собой значениями выходных напряжения, тока, усилителями напряжения и тока.

Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.

Таблица 1 - Технические характеристики источников питания АКИП серии 1106

Модификация

Максимальное выходное напряжение, В

Максимальный выходной ток, А

Диапазон

воспроизводимых

частот

Коэффициент усиления по напряжению, вход ± 5 В/ ± 10 В

АКИП-1106-10-15

± 10

± 15

0 Гц - 100 кГц

2/1

АКИП-1106-20-7,5

± 20

± 7,5

4/2

АКИП-1106-40-4

± 40

± 4

8/4

АКИП-1106-60-2,5

± 60

± 2,5

12/6

Таблица 2 - Технические характеристики источников питания АКИП серии 1106А

Модификация

Максимальное выходное напряжение, В

Максимальный выходной ток, А

Диапазон

воспроизводимых

частот

Коэффициент усиления по напряжению, вход ± 5 В/ ± 10 В

Коэффициент преобразования напряжения в ток, вход ± 5 В/± 10 В

АКИП-1106А-10-30

± 10 В

± 30 A

0 Гц - 100 кГц

2/1

6/3

АКИП-1106А-20-16

± 20 В

± 16 A

4/2

3,2/1,6

АКИП-1106А-40-8

± 40 В

± 8 A

8/4

1,6/0,8

АКИП-1106А-60-5,3

± 60 В

± 5,3 A

12/6

1,06/0,53

АКИП-1106А-80-4

± 80 В

± 4 A

16/8

0,8/0,4

АКИП-1106А-100-3,2

± 100 В

± 3,2 A

20/10

0,64/0,32

Таблица 3 - Метрологические характеристики источников питания АКИП серий 1106, 1106А

Характеристика

Значение

Пределы допускаемой относительной погрешности установки постоянного смещения напряжения

± 3%

Неравномерность АЧХ по напряжению

3 дБ

Пределы допускаемой относительной погрешности коэффициента усиления напряжения

± 0,5 %

Пределы допускаемой абсолютной погрешности установки коэффициента усиления

Ивых ± 10 %

Пределы допускаемой относительной погрешности установки постоянного смещения тока

± 3 %

Характеристика

Значение

Неравномерность АЧХ по току

3 дБ

Пределы допускаемой относительной погрешности коэффициента преобразования напряжения в ток

± 0,5 %

Таблица 4 - Общие характеристики источников питания АКИП серий 1106, 1106А

Характеристика

Значение

Серия АКИП-1106

Серия АКИП-1106А

Сопротивление входа

50 0м/100 кОм

100 кОм

Напряжение питания частотой 48 - 63 Гц, В

Однофазное, 115/230 ± 10 %

Однофазное, 115/230 В ± 10 %

Габаритные размеры (ширинахвысотахглубина), мм

216x132x429

434x132x429

Масса, кг

9

20

Нормальные условия применения:

- температура окружающего воздуха, °С

23 ± 1

23 ± 1

- относительная влажность воздуха, %

до 80

до 80

Рабочие условия применения:

- температура окружающего воздуха, °С

от 0 до + 40

от 0 до + 40

- относительная влажность воздуха, %

от 30 до 90

от 30 до 90

Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4

Наименование

Количество

Источник питания

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 55413-13 «Источники питания постоянного и переменного тока АКИП серий 1106, 1106А. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2013 г.

Средства поверки: калибратор универсальный 9100Е (Госреестр № 25985-09); вольтметр универсальный В7-78/1 (Госреестр № 31773-06); мера сопротивления переменного тока МС-01 (Госреестр № 28130-04).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к источникам питания постоянного и переменного тока АКИП серий 1106, 1106А

1.    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3.    Техническая документация фирмы «TOELLNER Electronic Instrumente GmbH», Германия.

Рекомендации к применению

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
