| Номер в госреестре | 55418-13 |
| Наименование СИ | Системы телеметрические |
| Обозначение типа СИ | ИРЗ ТМС |
| Изготовитель | ДООО "ИРЗ ТЭК", г.Ижевск |
| Год регистрации | 2013 |
| Срок свидетельства | 05.11.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Номер в госреестре | 55418-13 |
| Наименование СИ | Системы телеметрические |
| Обозначение типа СИ | ИРЗ ТМС |
| Изготовитель | ДООО "ИРЗ ТЭК", г.Ижевск |
| Год регистрации | 2013 |
| Срок свидетельства | 05.11.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Системы телеметрические ИРЗ ТМС (далее по тексту - ТМС или системы) предназначены для измерений, регистрации и передачи внешним устройствам текущих значений температуры и давления пластовой жидкости в зоне установки, температуры обмотки статора или масла электродвигателя погружного насоса, сопротивления изоляции относительно корпуса электрической цепи «вторичная обмотка повышающего трансформатора - погружной кабель -обмотка статора электродвигателя погружного насоса».
Принцип действия системы основан на измерении и преобразовании аналоговых сигналов от встроенных и внешних датчиков температуры, давления и вибрации в цифровую форму, отображения их на встроенном или внешнем дисплее и передачи их на контроллер станции управления погружного электродвигателя. Режим работы системы - автоматический, по заданной программе.
По конструктивному исполнению система состоит из двух блоков:
- блок наземный (далее по тексту - БН) - это электронное устройство, предназначенное для приема и обработки телеметрической информации поступающей от блока погружения и передачи этой информации внешнему устройству.
- блок погружной (далее по тексту - БП) выполнен в виде герметичного цилиндра, устанавливаемого в основании погружного асинхронного электродвигателя (ПЭД) или погружного вентильного электродвигателя (ПВЭД). БП имеют конструктивные исполнения, различающиеся внешними диаметрами и степенью защиты материала корпуса для различных условий эксплуатации. Конструкция БП имеет резьбу с возможностью присоединения ниппеля насосно-компрессорных труб (НКТ).
Системы выпускаются нескольких исполнений:
ирз тмс -А-Х-А-Х-А-А-_х.-_х
1 2 3 4 5 6 7 8
1 - диаметр ПЭД, к которому будет стыковаться БП
| Варианты | Расшифровка |
| - | Без опоры подшипника |
| 103 А | ТМС для стыковки к погружному двигателю 0103 мм производства «АЛНАС» и «АЛМАЗ» |
| 103Б | ТМС для стыковки к погружному двигателю 0103 мм производства «БОРЕЦ» |
| 103Н | ТМС для стыковки к погружному двигателю 0103 производства «НОВОМЕТ» |
| 117 | ТМС для стыковки к погружному двигателю 0117 мм |
| 130 | ТМС для стыковки к погружному двигателю 0130 мм |
2 - исполнение БП
| Варианты | Расшифровка |
| М1 | Блок погружной серии БП-103М1 |
| М2 | Блок погружной серии БП-103М2 |
| М3 | Блок погружной серии БП-103М3 |
| М4 | Блок погружной серии БП-103М4 |
3 - максимально допустимое давление, точность, дискретность
| Варианты | Расшифровка |
| 600 | Максимально возможное давление 600 кгс/см2, дискретность 0,01 кгс/см2, предел допускаемой приведенной погрешности (от ВПИ) 1 % |
| 600,05 | Максимально возможное давление 600 кгс/см2, дискретность 0,01 кгс/см2, предел допускаемой приведенной погрешности (от ВПИ) 0,5 % |
| 320 | Максимально возможное давление 320 кгс/см2, дискретность 0,01 кгс/см2, предел допускаемой приведенной погрешности (от ВПИ) 1 % |
| 320,05 | Максимально возможное давление 320 кгс/см2, дискретность 0,01 кгс/см2, точность 0,5 % |
| 250 | Максимально возможное давление 250 кгс/см2, дискретность 0,01 кгс/см2, предел допускаемой приведенной погрешности (от ВПИ) 1 % |
| 250,05 | Максимально возможное давление 250 кгс/см2, дискретность 0,01 кгс/см2, предел допускаемой приведенной погрешности (от ВПИ) 0,5 % |
4 - наличие датчика вибрации ПЭД
| Варианты | Расшифровка |
| - | Датчик отсутствует |
| В2 | Датчики вибрации по оси Х, Y и Z |
5 - наличие датчика температуры
| Варианты | Расшифровка |
| Т1 | Датчик температуры масла |
| Т2 | Датчик температуры масла и датчик температуры пластовой жидкости |
| Т3 | Датчик температуры масла, датчик температуры обмоток ПЭД и датчик температуры пластовой жидкости. |
6 - наличие антикоррозионного покрытия БП
| Варианты | Расшифровка |
| - | Антикоррозийное покрытие БП отсутствует |
| К | Антикоррозийное покрытие БП имеется |
7 - вид основания
| Варианты | Расшифровка |
| Н1 | Наличие основания с наружной резьбой для подстыковки НКТ 073 мм |
| Н2 | Наличие основания с наружной резьбой для подстыковки НКТ 060 мм |
| Н3 | Наличие основания с внутренней резьбой для подстыковки НКТ 073 мм |
| Н0 | Основание без резьбы НКТ |
| Н4 | Наличие основания с внутренней дюймовой резьбой 2-3/8-8RD |
8 - исполнение БН
| Варианты | Расшифровка |
| Э5 | Блок наземный ТМС-Э5-01 |
| Э6 | Блок наземный ТМС-Э6 |
| АСПТ | Блок наземный АСПТ-ДМ |
$5

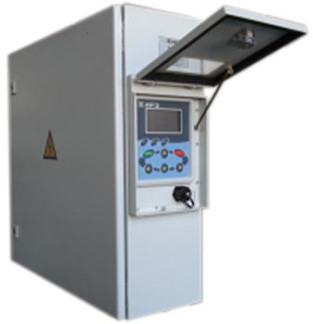

Рисунок 1 - Общий вид (схема) ТМС
Рисунок 2 - Внешний вид БП
Система имеет встроенное программное обеспечение (ПО), разработанное фирмой-изготовителем специально для решения задач измерения параметров пластовой жидкости, электродвигателя погружного насоса и передачу результатов измерений по интерфейсу связи с ПК. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| БП-103М1 | main_flash_ver_ 202 6.hex | 202.6 | C2 F8 2B 59 E7 FA 3E F7 4E FB A9 3E E9 EE 0D 14 | MD5 |
| sec- ond_flash_ver_2 02 2.hex | 202.2 | 5D 68 EE 2E 9F F3 4F 04 25 90 EB 4B 88 EE 3D BF | MD5 | |
| БП-103М2 | main_flash_ver_ 60.hex | 60 | F4 D0 32 07 9F 34 22 01 D5 A1 A4 60 DD 1B 55 06 | MD5 |
| sec- ond_flash_ver_1 .hex | 1 | B4 43 42 E6 BD 4E F7 37 92 D2 1D E0 3B 03 B1 AE | MD5 | |
| БП-103М3 | main_flash_ver_ 202 6.hex | 202.6 | C2 F8 2B 59 E7 FA 3E F7 4E FB A9 3E E9 EE 0D 14 | MD5 |
| sec- ond_flash_ver_2 02 2.hex | 202.2 | 5D 68 EE 2E 9F F3 4F 04 25 90 EB 4B 88 EE 3D BF | MD5 | |
| БП-103М4 | main_flash_ver_ 60.hex | 60 | F4 D0 32 07 9F 34 22 01 D5 A1 A4 60 DD 1B 55 06 | MD5 |
| sec- ond_flash_ver_1 .hex | 1 | B4 43 42 E6 BD 4E F7 37 92 D2 1D E0 3B 03 B1 AE | MD5 | |
| ТМС-Э5 | BST.axbt | 9.13 | A3 50 52 57 AD A1 27 8D 32 4D A7 6D 30 1A 3C 7C | MD5 |
| ТМС-Э6 | nk310.xbt | 10.16 | FE E6 AF 41 63 7C 3B 6F DF 33 84 98 0A 99 47 87 | MD5 |
| BST.exe | BST.exe | 1.0 | BC DF E9 35 52 0D C0 AC 84 BD 79 FF 29 F8 AF 5B | MD5 |
Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню «А» (по МИ 3286-2010) - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Таблица 2. Основные технические характеристики ТМС
| Т ехнические характеристики | Наименование БП | |||
| БП-103М1 | БП-103М2 | БП-103М3 | БП-103М4 | |
| Каналы измерения давления: - диапазон измерений давления пластовой жидкости, кгс/см2 - диапазон измерений давления масла ПЭД, кгс/см2 | от 0 до 250/320/600 | |||
| - | от 0 до 250 от 0 до 320 от 0 до 600 | - | от 0 до 250 от 0 до 320 от 0 до 600 | |
| Каналы измерения температуры: - диапазон измерений температуры пластовой жидкости, °С - диапазон измерений температуры масла ПЭД, °С - диапазон измерений температуры обмоток ПЭД , °С | от 0 до 150 от 0 до 250 | |||
| от 0 до 250 | от 0 до 250 | - | ||
| Каналы измерения вибрации: - диапазон измерений виброускорения по оси Х, м/с2 - диапазон измерений виброускорения по оси Y, м/с2 - диапазон измерений виброускорения по оси Z, м/с2 | от 0 до 50 | |||
| - от 0 до 50 | - | от 0 до 50 | ||
| Пределы допускаемой приведенной погрешности измерения давления (от ВПИ), % | ± 1 или 0,5 (определяется при заказе ТМС) | |||
| Пределы допускаемой приведенной погрешности измерения температуры (от ВПИ), % | ± 2 | |||
| Пределы допускаемой приведенной погрешности измерения виброускорения (от ВПИ), % | ± 2 | |||
Таблица 3. Основные технические характеристики БН
| Наименование параметра | Значение параметра | ||
| ТМС-Э5-01 | ТМС-Э6 | АСПТ-ДМ | |
| Напряжение питания, В | от 170 до 285 | ||
| Частота питающего напряжения, Г ц | 50 ± 1 | ||
| Температура окружающей среды, °С | от минус 60 до 60 | ||
| Диапазон измерений сопротивления изоляции, кОм | от 10 до 10000 | ||
| Погрешность измерений сопротивления изоляции в диапазоне от 10 до 350 кОм, %, не более | ±5 | ||
| Погрешность измерений сопротивления изоляции в диапазоне от 350 до 10 000 кОм, %, не более | ±10 | ||
| Г абаритные размеры, мм, не более | 135x175x73 | 207x245x143 | 235x645x630 |
| Масса, кг, не более | 40 | ||
| Средний срок службы, лет, не менее | 5 | ||
| Таблица 4. Основные технические характеристики БП | |
| Наименование параметра | Значение параметра |
| Ток потребления, мА, не более | 60 |
| Давление пластовой жидкости, кгс/см2, не более | 250/320/600 |
| Допустимая вибрация, м/с2 , не более | 100 |
| Диапазон рабочих температур пластовой жидкости, °С | от минус 5 до 150 |
| Глубина погружения, м, не более | 6000 |
| Габаритные размеры, мм | |
| - диаметр, не более | 103/117/130 |
| - длина, не более | 1000 |
| Масса, кг, не более | 50 |
| Средний срок службы, лет, не менее | 4,5 |
Знак утверждения типа | |
| наносится типографским способом на титульный лист руководства по эксплуатации, а также | |
| при помощи наклейки на корпус БН. | |
Комплектность | |
| - Блок погружной | 1 шт.; |
| - Блок наземный | 1 шт.; |
| - Методика поверки | 1 экз.; |
| - Руководство по эксплуатации ЦВИЯ.465625.015 РЭ | 1 экз.; |
| - Паспорт ЦВИЯ.465625.015 ПС | 1 экз; |
| - CD-диск с ПО «BST.EXE» | 1 шт. |
Поверка | |
осуществляется по документу МП 55418-13 «Системы телеметрические ИРЗ ТМС. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 31.01.2013 г.
Основные средства поверки приведены в таблице 5.
Таблица 5
| № п/п | Наименование средств поверки | Основные метрологические и технические характеристики |
| 1 | Калибратор давления портативный Метран 502-ПКД-10П | Диапазон измерений от 0 до 60 МПа, пределы допускаемой основной погрешности ±0,15 % |
| 2 | Магазин сопротивления измерительный постоянного тока Р4002 | Диапазон сопротивлений от 10 кОм до 10 МОм, класс точности 0,05 |
| 3 | Измеритель температуры электронный «CENTER» модели 307 | Диапазон измеряемых температур от минус 200 до 200 °С, пределы основной допускаемой погрешности не более ±(0,3 % +1), дискретность 0,1 °С, св. 200 до 400 °С ±(0,5 % +1) |
Лист № 7 Всего листов 7
Нормативные и технические документы, устанавливающие требования к системам телеметрическим ИРЗ ТМС
1. ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
2. Системы телеметрические ИРЗ ТМС. Технические условия ЦВИЯ.465625.015 ТУ.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
