| Номер в госреестре | 55420-13 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | DSO-Х 3104A, DSO-Х 3102A, MSO-Х 3104A, MSO-Х 3102A |
| Изготовитель | "Agilent Technologies", Малайзия; Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2013 |
| Срок свидетельства | 05.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые DSO-Х 3104A, DSO-Х 3102A, MSO-Х 3104A, MSO-Х 3102A (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране.
В основе работы осциллографов лежит применение патентованной архитектуры Agilent MegaZoom III, построенной на базе микроконтроллера памяти MegaZoom. Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Конструктивно осциллографы выполнены в виде настольного моноблока.
Различные модели осциллографов отличаются количеством входных каналов и наличием логического анализатора.
Модели осциллографов, оснащенные 16-ти канальным логическим анализатором, позволяют проводить анализ цифровых сигналов. Сочетание аналоговых и логических каналов с возможностью одновременного запуска всех каналов и отображения их на экране позволяет проводить наблюдение и анализ сложных взаимодействий между сигналами разных типов при разработке устройств на основе микроконтроллерных модулей или программируемых вентильных матриц.
На передней панели осциллографа расположены: цветной ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации. Гнездо для подключения логических каналов находится на задней панели осциллографа.
Осциллографы позволяют проводить измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейсы USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

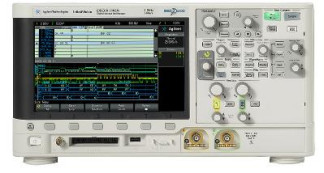

Внешний вид моделей осциллографов на 2 и 4 входных канала приведен на рисунках
1 и 2.
Места пломбировки от несанкционированного доступа и для размещения наклеек на задней панели осциллографов приведены на рисунке 3.
При оформлении внешнего вида осциллографов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
а) места для размещения наклеек;
б) места для пломбировки от несанкционированного доступа.
Рисунок 3
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «ПО для цифровых осциллографов серий 2000А Х и 3000А Х». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
аблица 1
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Agilent 2000A and 3000A X-Series Oscilloscope Software |
02.10.2012022200 и выше |
Метрологически значимая часть программного обеспечения осциллографов и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристикиТаблица 2 |
характеристики осциллографов приведены в |
|
Наименование характеристики |
Значение характеристики |
|
Количество входных аналоговых каналов |
для моделей DSO-X/MSO-X 3102A..............2 для моделей DSO-X/MSO-X 3104A...............4 |
|
Полоса пропускания |
1000 МГц |
|
Максимальная частота дискретизации |
2,5 ГГц 5 ГГц в режиме чередования при использовании половины каналов |
|
Разрешающая способность по вертикали |
8 бит |
|
Диапазон установки коэффициентов отклонения Коткл |
от 1 мВ/дел до 5 В/дел (1 МОм) от 1 мВ/дел до 1 В/дел (50 Ом) |
|
Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе Диоткл, В |
± 0,02-8 [дел] • Коткл |
|
Диапазон установки напряжения смещения Цсм |
± 2 В при Коткл от 1 до 200 мВ/дел; ± 50 В при Коткл от 200 мВ/дел до 5 В/дел |
|
Пределы допускаемой абсолютной погрешности установки напряжения смещения ДИсм |
± (0,01 •Исм + 0,1 [дел] + 2 мВ) |
|
Входное сопротивление каналов вертикального отклонения |
(1 ± 0,01) МОм (50±0,75) Ом |
|
Объем памяти |
Стандартное исполнение: 1 Мбайт, 2 Мбайт - в режиме чередования при использовании половины каналов С опцией DSOX3MEMUP: 2 Мбайт, 4 Мбайт - в режиме чередования при использовании половины каналов |
|
Диапазон установки коэффициента развертки |
от 500 пс/дел до 50 с/дел |
|
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора |
± (25+5-Тэ) 10-6 , где Тэ - величина, численно равная количеству лет эксплуатации осциллографа |
|
Виды запуска |
Автоматический AUTO, ждущий NORM, режим однократного запуска SINGLE, принудительный FORCE |
|
Диапазон уровня входного сигнала внутренней синхронизации |
± 6 делений |
|
Минимальный уровень входного сигнала внутренней синхронизации |
0,6 деления при Коткл от 10 мВ/дел до 5 В/дел, 1 деление при Коткл от 1 до 5 мВ/дел |
|
Минимальный уровень входного сигнала внешней синхронизации |
200 мВ в диапазоне частот входного сигнала от 0 до 100 МГц; 350 мВ в диапазоне частот входного сигнала от 100 до 200 МГц |
|
Логический анализатор (модели MSO-Х и модели DSO-Х с установленной опцией DSOX3MSO) |
|
|
Число каналов |
8 логических каналов, обозначенных D0 - D16 |
|
Наименование характеристики |
Значение характеристики |
|
|
Варианты установки пороговых уровней срабатывания |
ТТЛ, КМОП, ЭСЛ или определяемый пользователем |
|
|
Максимальная частота дискретизация |
1 ГГц |
|
|
Диапазон установки порогового уровня срабатывания, определяемого пользователем Цпус |
± 8 В с шагом 10 мВ |
|
|
Входной динамический диапазон |
± 10 В относительно порогового уровня срабатывания |
|
|
Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания |
±(0,03ипус+100 мВ) |
|
|
Входное сопротивление на наконечнике пробника логического канала |
(100±0,02) кОм |
|
|
Встроенный генератор сигналов стандартной формы (опция DSOX3WAVEGEN) |
||
|
Вид воспроизводимых сигналов |
синусоидальный, прямоугольный, треугольный, пилообразный, псевдошумовой, произвольной формы и напряжение постоянного тока |
|
|
Диапазон частот воспроизводимых сигналов |
синусоидальный.................от 0,1 Гц до 20 МГц; прямоугольный.................от 0,1 Гц до 10 МГц; треугольный/пилообразный от 0,1 Гц до 200 кГц; произвольной формы.......... от 0,1 Гц до 12 МГц |
|
|
Диапазон установки амплитуды сигналов напряжения постоянного тока на нагрузке 50 Ом |
от минус 1,25 до 1,25 В |
|
|
Цифровой вольтметр и частотомер |
||
|
Измеряемые величины |
среднеквадратическое значение (СКЗ) напряжения переменного и постоянного тока; напряжение постоянного тока, частота переменного тока |
|
|
Разрешение |
по СКЗ напряжения переменного и постоянного тока.................................................3 знака; по частоте переменного тока............... 5,5 знаков |
|
|
Частотный диапазон |
по СКЗ напряжения переменного и постоянного тока................................. от 20 Гц до 100 кГц; по частоте переменного тока...... от 1 Гц до 1 ГГц |
|
|
Условия эксплуатации и массогабаритные характеристики |
||
|
Нормальные условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от 15 до 25 от 30 до 80 от 84 до 106 |
|
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 40 оС, % |
от 0 до 55 до 80 |
|
|
Габаритные размеры (ширинахвысотах длина), мм, не более |
(381x205x142) |
|
|
Масса, кг, не более |
3,85 |
|
|
Напряжение и частота сети электропитания |
от 100 до 240 В, от 50 до 60 Гц; от 100 до 132 В, 440 Гц |
|
|
Потребляемая мощность, не более |
100 ВА |
|
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус осциллографа в виде наклейки.
В комплект поставки входят:
- осциллограф цифровой DSO-Х 3104A или DSO-Х 3102A, или MSO-Х 3104A, или MSO-Х 3102A - 1 шт;
- комплект кабелей - 1 шт;
- руководство по эксплуатации - 1 шт;
- CD-диск с документацией - 1 шт;
- CD-диск с прикладным ПО - 1 шт;
- методика поверки - 1 шт.;
- паспорт - 1 шт.
При дополнительном заказе поставляются опции DSOX3MSO и DSOX3WAVEGEN. Поверка
осуществляется по документу МП 55420-13 «Осциллографы цифровые DSO-Х 3104A, DSO-Х 3102A, MSO-Х 3104A, MSO-Х 3102A. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в июле 2013 г.
Основные средства поверки:
- калибратор многофункциональный 5720А с усилителем 5725А (рег. № 30447-05): диапазон воспроизведения напряжения постоянного тока от 0,2 до 1100 В, пределы допускаемой относительной погрешности: ± 7,9 мкВ в диапазоне от 0,22 до 2,2 В, ± 6 мкВ в диапазоне от 2,2 до 11 В, ± 7,5 мкВ в диапазоне от 11 до 22 В;
- ваттметр N1913A с преобразователем N8482A (рег. № 44731-10): диапазон частот от 100 кГц до 6 ГГц, диапазон уровня мощности от минус 35 до 20 дБм, пределы допускаемой относительной погрешности ± 5 % (преобразователь);
- генератор сигналов Е8257D (рег. № 53941-13): диапазон частот от 250 кГц до 20 ГГц (опция 520), пределы допускаемой относительной погрешности установки частоты ± 7,5-10" ; максимальный уровень выходной мощности 11 дБм, максимальные пределы допускаемой относительной погрешности установки уровня мощности от ± 0,6 дБ до ± 1,2 дБ;
- генератор сигналов произвольной формы 33250А (рег. № 52150-12): диапазон частот синусоидального сигнала от 1 мкГц до 80 МГц; пределы допускаемой относительной погрешности установки частоты ±Г10-6; максимальная выходная мощность от 10 мВ до 10 В.
- частотомер электронно-счетный 53132А: диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5 -10-6.
