Генераторы импульсов и кодовых последовательностей 81133A, 81134A, 55421-13

Назначение

Генераторы импульсов и кодовых последовательностей 81133A, 81134A (далее -генераторы) предназначены для формирования СВЧ-сигналов заданной амплитуды и длительности в диапазоне частот от 15 МГц до 3,35 ГГц.

Описание

Конструктивно генератор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей. Принцип действия генераторов основан на прямом цифровом синтезе.

Модификации генераторов отличаются друг от друга количеством каналов.

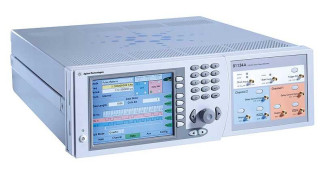

Внешний вид генераторов приведен на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.

При оформлении внешнего вида генераторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

7////»•■

Программное обеспечение

Программное обеспечения (ПО) генераторов представляет собой специализированное ПО, которое служит для управления функциями генератора и визуального отображения параметров воспроизводимых сигналов.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Метрологически значимая часть ПО генераторов и измеренные данные не требуют специальных средств от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А».

Технические характеристики

Метрологические и технические характеристики генераторов приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель генератора в виде наклейки.

Комплектность

В комплект поставки входят:

-    генератор импульсов и кодовых

последовательностей 81133A или 81134A - 1 шт.(по заказу);

-    кабель питания    - 1 шт.;

-    измерительные кабели и приспособления - 1 комплект (по заказу);

-    компакт диск    - 1 шт;

-    руководство по эксплуатации    - 1 шт.;

-    методика поверки    - 1 шт.;

-    паспорт    - 1 шт.

Поверка

осуществляется по документу 651-13-49 МП «Инструкция. Генераторы импульсов и кодовых последовательностей 81133A, 81134A. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2013 г.

Основные средства поверки:

-    осциллограф цифровой стробоскопический с модулем измерительным Agilent 54750A ((регистрационный № 41684-09): полоса пропускания по уровню ±3 дБ 50 ГГц, пределы допускаемой абсолютной погрешности измерений временных интервалов    ± (10 пс + 0,001 »t), где t - измеряемое значение временного интервала, пс;

-    частотомер электронно-счетный Agilent 53132A (регистрационный № 26211-03) с опциями 010, 030, 050: диапазон измеряемых частот от 0 до 5 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 5 10-6;

-    мультиметр Agilent 3458A (регистрационный № 25900-03): диапазон измерений напряжения переменного тока от 10 мВ до 1000 В, диапазон частот от 1 Гц до 10 МГц, пределы допускаемой относительной погрешности измерений напряжения ± 0,03 %;

-    генератор импульсов Agilent 81150А (регистрационный № 41402-09): частота повторения от 1 мкГц до 120 МГц, пределы допускаемой абсолютной погрешности частоты повторения ± 5 10-5.

Сведения о методах измерений

Генераторы импульсов и кодовых последовательностей 81133A, 81134A. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к генераторам импульсов и кодовых последовательностей 81133A, 81134A

Техническая документация изготовителя

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
