| Номер в госреестре | 55426-13 |
| Наименование СИ | Комплекты абонентские навигационные |
| Обозначение типа СИ | АНК-М, индекс 14Ц8003 (МЮВА.464117.010-01) |
| Изготовитель | ЗАО "Специализированное ОКБ систем и средств измерений "Вектор", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 05.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплекты абонентские навигационные АНК-М, индекс 14Ц8003 (МЮВА.464117.010-01) (далее - аппаратура) предназначены для определения местоположения и параметров движения контролируемого транспортного средства (КТС), передачи навигационной и другой информации по сетям подвижной радиосвязи на диспетчерский центр.
Принцип действия аппаратуры основан на измерении текущих навигационных параметров по сигналам навигационных космических аппаратов (НКА) систем ГЛОНАСС и GPS и определении на их основе координат, скорости.
Конструктивно аппаратура представляет собой моноблок. Корпус выполнен из алюминиевого сплава. Внутри корпуса размещен базовый модуль с установленными модулями навигационного приемника, GSM-модема, устройства избирательного доступа к информации и пр. На передней панели расположены USB-порт и светодиоды состояния и режимов работы. На задней панели расположены разъемы «Вход», «Интерфейс», «Питание», разъемы для подключения антенн GSM, GPS/ГЛОНАСС. Для обеспечения связи с диспетчерским центром в изделии устанавливается SIM-карта. Изделие предназначено для установки на контролируемые транспортные средства.
Разъем «USB» является технологическим и используется для настройки и диагностики изделия.
Управление режимами работы аппаратуры осуществляется с помощью программного обеспечения «Программное обеспечение АНК-М».

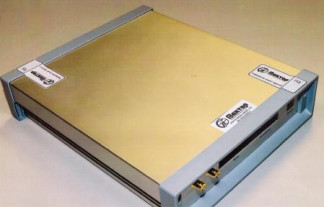

Внешний вид изделия приведен на рисунках 1.
знака
Программное обеспечение (ПО) «Программное обеспечение АНК-М», предназначено для управления режимами работы контроллера.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. _Таблица 1_
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Программное обеспечение АНК-М | МЮВА.00199-01 | v.010813183244 | F616 | CRC16 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А.
Метрологические и технические характеристики аппаратуры приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Количество каналов приема | 16 |
| Границы инструментальной погрешности (по уровню вероятности 0,95) определения координат в плане в статическом режиме при работе по сигналам ГЛОНАСС (код СТ) и GPS код (C/A) в частотном диапазоне L1, м: - в плане | ±15,0 |
| Границы инструментальной погрешности (по уровню вероятности 0,95) определения скорости, м/с | ± 0,5 |
| Предельная скорость, км/ч | 160 |
| Напряжение питания от сети постоянного тока, В | от 9 до 50 |
| Потребляемая мощность, Вт, не более | 6 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 206x170x42 |
| Масса, кг, не более | 1,8 |
| Рабочие условия эксплуатации: 0/-ч температура окружающего воздуха, С | от минус 30 до 55 |
Знак утверждения типа наносится в верхнем левом углу руководства по эксплуатации МВЮА.464117.010-01РЭ типографским или компьютерным способом, на аппаратуру в виде наклейки.
Комплект поставки аппаратуры приведен в таблице 3. Таблица 3
| Комплект абонентский навигационный АНК-М, индекс 14Ц8003 (МЮВА.464117.010-01) в составе: | 1 шт. |
| электронный блок | 1 шт. |
| антенна GSM/GPS/ГЛОНАСС Шайба-1 | 1 шт. |
| кабель питания | 1 шт. |
| кабель информационный | 1 шт. |
| кабель связи с радиостанцией | 1 шт. |
| упаковочная тара | 1 шт. |
| кнопка | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу 651-13-50 «Инструкция. Комплекты абонентские навигационные АНК-М, индекс 14Ц8003 (МЮВА.464117.010-01). Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 27.09.2013 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 36528-07), предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м; по псевдоскорости СКО 0,005 м/с.
Абонентский навигационный комплект АНК-М, индекс 14Ц8003. Руководство по эксплуатации. МВЮА.464117.010-01РЭ. Раздел 2.
Нормативные и технические документы, устанавливающие требования к абонентскому навигационному комплекту АНК-М, индекс 14Ц8003
Абонентский навигационный комплект АНК-М, индекс 14Ц8003. Технические условия. МВЮА.464117.010ТУ.
Комплект абонентский навигационный АНК-М, индекс 14Ц8003 (МЮВА.464117.010-01) используется для измерений навигационных параметров с целью определения координат и скорости движения объектов в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
