Анализаторы ELTRA H-500, 55438-13

Назначение

Анализаторы ELTRA H-500 (далее - анализаторы) предназначены для измерения массовой доли водорода в металлах, их сплавах и других твердых материалах.

Описание

Принцип действия анализаторов основан на выделении водорода при нагревании образца в потоке инертного газа-носителя азота с последующим отводом газов и определением массовой доли водорода детектором по теплопроводности.

Конструктивно анализаторы состоят из печи, системы ввода образцов, системы подачи газа в блок детекторов и микропроцессорного блока с выходом на персональный компьютер. Контроль температуры в печи осуществляется с помощью термоэлектрического преобразователя типа N. Управление работой анализатора, включая обработку результатов измерений, производится с помощью внешнего программного обеспечения, установленного на персональный компьютер. На монитор компьютера выводится подробная информация о режимах и процессах измерения, начиная от дегазации образца, его нагрева и плавления, и расчета массовой доли водорода. Изменение выходного сигнала детектора в реальном времени отражается на экране, при этом одновременно производится контроль работы анализатора. Расчет содержания водорода производится автоматически.

Анализаторы выпускаются двух модификаций, которые отличаются типом используемой печи: печь сопротивления (ELTRA H-500) или инфракрасная печь (ELTRA H-500 IR).

Градуировка анализаторов осуществляется с помощью стандартных образцов, высокочистого гелия или с помощью газовых смесей «азот-водород», а так же с помощью стандартных образцов массовой доли водорода в металлах, их сплавах и других твердых материалах.

Для работы анализатора, кроме электрического подключения, требуется также водоснабжение для охлаждения печи, газоснабжение азотом иди аргоном, сжатый воздух для пневматической системы печи.

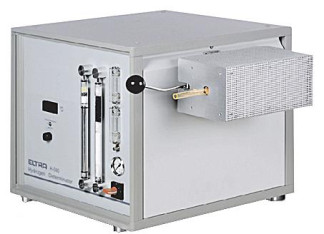

Внешний вид анализаторов представлен на рисунке 1.

Место нанесения знака поверки

Программное обеспечение

Анализаторы оснащены внешним программным обеспечением Uni, позволяющим осуществлять диагностику технического состояния, градуировку анализатора, контроль процесса измерений и сохранять результаты измерений.

Программное обеспечение

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

-    Анализатор ELTRA H-500 в соответствии с заказом;

-    Руководство по эксплуатации

-    МП 48-251-2013 «ГСИ. Анализаторы ELTRA H-500. Методика поверки».

Поверка

осуществляется по документу МП 48-251-2013 «ГСИ. Анализаторы ELTRA H-500. Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» 29 июля 2013 г.

Перечень эталонных средств поверки:

-    стандартный образец утвержденного типа ГСО 3930-87, поверочная газовая смесь H2+N2 (аттестованное значение объемной доли водорода в интервале от 10 до 24 %, границы абсолютной погрешности аттестованного значения объемной доли при Р=0,95, ± 0,2 %);

-    весы I (специального) класса точности по ГОСТ Р 53228-2008 с наибольшим пределом взвешивания 200 г.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные документы, регламентирующие требования к анализаторам ELTRA H-500

Техническая документация изготовителя ЕLTRA GmbH.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
