| Номер в госреестре | 55446-13 |
| Наименование СИ | Теодолиты оптические |
| Обозначение типа СИ | RGK TО-02, RGK ТО-05, RGK ТО-15 |
| Изготовитель | "HEFEI Survey Optical Instrument Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 05.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Теодолиты оптические RGK ТО-02, RGK ТО-05, RGK ТО-15 (далее - теодолиты) предназначены для измерений горизонтальных и вертикальных углов.
Конструктивно теодолит состоит из угломерного узла и трегера. Угломерный узел включает в себя зрительную трубу с алидадами вертикального и горизонтального кругов. С помощью угломерной части определяются горизонтальные и вертикальные углы, трегер позволяет устанавливать угломерную часть в горизонтальное положение на штативе.
Принцип действия теодолитов основан на измерении направления на объект, путем визуального снятия отсчетов горизонтальных и вертикальных углов оператором.

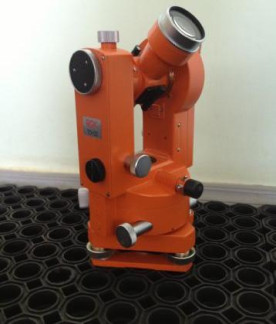

Теодолиты выпускаются в трех модификациях и отличаются пределами допускаемой средней квадратической погрешности измерений угла (вертикального и горизонтального). Внешний вид теодолита приведен на рисунках 1 - 2.
Внешний вид футляра приведен на рисунке 3.
Внешний вид размещения теодолита в футляре приведен на рисунке 4.
Схема пломбировки от несанкционированного доступа приведена на рисунке 5. Схема обозначения мест для размещения наклеек приведена на рисунке 6.
Примечание * - места пломбирования от несанкционированного доступа Рисунок 5 - Схема пломбировки от несанкционированного доступа
IO-N IOJ
| Наименование метрологических и технических характеристик | Значение характеристики |
| Диапазон измерения углов, ... °: | |
| вертикальных | от -55 до 60 |
| горизонтальных | от 0 до 360 |
| Увеличение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 40 |
| Угловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не более | 0,7 |
| Пределы допускаемой средней квадратической погрешности | |
| измерений горизонтального угла: | |
| RGK ТО-02 | |
| RGK ТО-05 | |
| RGK ТО-15 | ± 2" |
| ± 5" | |
| ± 15" | |
| Пределы допускаемой средней квадратической погрешности | |
| измерений вертикального угла: | |
| RGK ТО-02 | |
| RGK ТО-05 | |
| RGK ТО-15 | ± 6" |
| ± 10" | |
| ± 15" | |
| Цена деления круглого уровня | 8'/2 мм |
| Цена деления цилиндрического уровня: | |
| RGK ТО-02 | 20"/2 мм |
| RGK ТО-05 | 30"/2 мм |
| RGK ТО-15 | 30"/2 мм |
| Габаритные размеры (длина х ширина х высота), мм, не более: RGK ТО-02 RGK ТО-05 RGK ТО-15 | 160 х 148 х 310 136 х 130 х 286 136 х 130 х 286 |
| Масса, кг, не более: | |
| RGK ТО-02 | 6,0 |
| RGK ТО-05 | 4,3 |
| RGK ТО-15 | 4,3 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от минус 30 до 50 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус теодолита методом наклейки.
В комплект поставки входят:
- теодолит оптический RGK ТО-02, RGK ТО-05, RGK ТО-15 - по заказу;
- транспортировочный кейс - 1 шт.;
- отвертка малая - 1 шт.;
- нитяной отвес - 1 шт.;
- юстировочная шпилька - 1 шт.;
- кисточка - 1 шт.;
- непромокаемый чехол - 1 шт.;
- бленда - 1 шт;
- руководство по эксплуатации - 1 шт.
осуществляется по документу Р 50.2.024-2002 «ГСИ. Теодолиты и другие геодезические угломерные приборы. Методика поверки».
Основные средства поверки:
Установка эталонная для поверки теодолитов ЭУ-1 по Р 50.2.024-2002, диапазон измерений углов от 0 до 360°, СКП измерения углов 0,5";
Компаратор эталонный для поверки нивелиров ЭКПН по Р 50.2.023-2002, диапазон измерений от 0 до 10', пределы допускаемой погрешности ± 0,28";
Плоская стеклянная пластина ПИ-60, диаметр рабочих поверхностей пластины -60 мм, отклонение от плоскостности - 0,1 мкм;
Штатив ШМ по ГОСТ 10197;
Индикатор по ГОСТ 577.
«Теодолиты оптические RGK ТО-02, RGK ТО-05, RGK ТО-15. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теодолитам оптическим RGK ТО-02, RGK ТО-05, RGK ТО-15
1 ГОСТ 10529-96. Теодолиты. Общие технические условия.
2 Р 50.2.024-2002. ГСИ. Теодолиты и другие геодезические угломерные приборы. Методика поверки.
3 Техническая документация компании-изготовителя.
Лист № 6 Всего листов 6
Осуществление геодезической и картографической деятельности.
| Зарегистрировано поверок | 432 |
| Поверителей | 45 |
| Актуальность данных | 17.09.2024 |
