Счетчики жидкости VA2304, 55448-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счётчики жидкости VA2304 Назначение средства измерений

Счётчики жидкости VA2304 (далее - счётчик) предназначены для измерений количества (объём) и расхода (объёмного) электропроводящих жидкостей в системах тепло- и водоснабжения, системах учёта технологических жидкостей и жидких продуктов.

Описание

Принцип действия счётчиков основан на том, что при протекании электропроводящей жидкости (далее - жидкость) с удельной электропроводимостью от 1-10-3 до 10 См/м перпендикулярно магнитному полю в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока и расходу жидкости.

Счётчики имеют преобразователь расхода электромагнитный исполнений ЕК или ЕКТМ (далее - ПРЭ) и измерительно-вычислительный блок (далее - ВБ). В ПРЭ, монтируемом в трубопровод на фланцевом или резьбовом соединении, при помощи встроенных катушек индуктивности создаётся магнитное поле. Наводимая ЭДС снимается с измерительных электродов, контактирующих с жидкостью, и передается в ВБ, осуществляющий преобразование, обработку, отображение и выдачу измерительной информации. Напряжение на электродах пропорционально скорости и расходу жидкости. Внутренняя поверхность измерительного участка ПРЭ футеруется фторопластом. ВБ имеет два варианта исполнения: щитовой или настенный. Счётчик VA2304A комплектуется ВБ щитового исполнения, а счетчи^А2304В комплектуется ВБ настенного исполнения. Все исполнения ВБ имеют жидкокристаллический восьмиразрядный индикатор, с плавающей запятой (далее - ЖКИ).

В счетчиках, предназначенных для применения в пищевой промышленности, электроды и присоединительные фланцы выполняются из коррозионностойкого материала.

Максимальная длина линии связи между ПРЭ и ВБ не должна превышать 100 м.

Для увеличения длины линии связи между счетчиками и компьютером, а также для построения локальных, в радиусе до 3 км, сетей сбора данных используются согласующие устройства AD1201, AD1202, AD1203 или AD1205.

Счётчики обеспечивают выполнение следующих функций:

-    измерение объёмного расхода и объёма жидкости нарастающим итогом;

-    измерение объёма жидкости за промежуток времени, задаваемый внешним управляющим сигналом;

-    отображение результатов измерений на ЖКИ или ПК;

-    архивацию результатов измерений в запоминающее устройство;

-    выдачу результатов измерений объёмного расхода и объёма жидкости в виде выходных электрических сигналов в импульсной, или в цифровой форме;

-    передачу измеренных величин и архивных данных на устройства верхнего уровня по интерфейсу RS232 или RS485.

ПРЭ имеют степень защиты IP65 или IP67 по ГОСТ 14254-96, ВБ щитового исполнения имеют степень защиты IP20, а ВБ настенного исполнения степень защиты IP65.

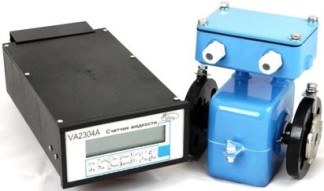

Общий вид счётчиков в двух вариантах исполнения (VA2304A и VA2304B, с фланцевым и с резьбовым присоединением) показан на рисунке 1.

Места пломбировки ВБ, исключающей, несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений счётчиков, показаны на рисунке 2.

Место клеимеиия 1 поверителей

Счётчики VA2304B    Счётчики VA2304A

Рисунок 2 - Места пломбировки ВБ счётчиков VA2304A и VA2304B

Счётчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в ВБ на предприятии-изготовителе.

Доступ к нему после установки имеет только предприятие-изготовитель. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Встроенное ПО защищено от преднамеренных и непреднамеренных изменений следующими защитными мерами:

-    пломбами завода изготовителя и поверителя;

-    встроенными средствами защиты кода встроенного ПО;

-    отсутствием возможности изменения ПО по интерфейсу;

-    отсутствием возможности изменения ПО без специального оборудования.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диаметр условного прохода, мм

Наибольший объёмный расход рнаиб, м3/ч, в зависимости от Ду Динамический диапазон измерений объёмного расхода, доля от

Qнаиб,

Пределы допускаемой относительной погрешности измерений объёма и объёмного расхода по показаниям ЖКИ, частотному, импульсному и цифровому выходным сигналам, %:

-    при скорости потока жидкости 1 м/с < v < 10 м/с

-    при скорости потока жидкости v < 1 м/с

Пределы допускаемой приведенной погрешности преобразования измеренных значений объёмного расхода в выходной сигнал постоянного тока, %:

Виды и параметры выходных сигналов:

-    частотный с диапазоном, кГц

-    импульсный с ценой импульса, л/имп

-    постоянного тока, мА

-    цифровой (по стандартному интерфейсу)

Исполнения ПРЭ счётчиков по температуре рабочей

среды, °С:

-    ЕК-6

-    ряд от ЕКТМ-25 до ЕКТМ-50

-    ряд от ЕК-10 до ЕК-400

Наибольшее избыточное давление рабочей среды, МПа Длины прямых участков, Ду, не менее:

-    до ПРЭ

-    после ПРЭ

6, 10, 15, 25, 40, 50, 80, 100, 150, 200, 300, 400. согласно таблицы 2.

от 0,04 до 1.

± 0,5;

± (0,25 + 0,25 / v).

± 1,0.

от 0 до 10; от 0,01 до 2500,0; от 0 до 5, от 0 до 20, от 4 до 20; RS232 или RS485.

от минус 40 до плюс 100; от минус 40 до плюс 120; от минус 40 до плюс 150.

2,5.

Рабочие условия эксплуатации:

-    температура окружающей среды, °С:

-    на ПРЭ    от минус 30 до плюс 50;

-    на ВБ    от 5 до 55.

-    относительная влажность окружающей среды при температуре +35 °С без конденсации влаги, %, не более:

-    на ПРЭ    95;

-    на ВБ    80.

-    атмосферное давление, кПа    от 84 до 106,7. Габаритные размеры, мм:

-    ПРЭ    согласно таблицы 2.

-    ВБ настенного исполнения    240 х 160 х 90;

-    ВБ щитового исполнения    282 х 144 х 65. Масса:

-    ПРЭ    согласно таблицы 2;

-    ВБ настенного исполнения, кг, не более    2,3;

-    ВБ щитового исполнения, кг, не более    2,3. Параметры электропитания от сети переменного тока:

-    напряжение, В    220 (-33; +22);

-    частота, Гц;    (50 ± 1)

-    потребляемая мощность, В А, не более    15. Средний срок службы, лет, не менее    12.

Таблица 2 - Наибольший расход 1) рнаиб, габаритные размеры и масса ПРЭ счётчиков

Знак утверждения типа

наносится краской на маркировочную табличку на передней панели ВБ и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации счётчика.

Таблица 3 - Комплектность счётчиков, изготавливаемых AS «ASWEGA», г. Таллинн

Таблица 4 - Комплектность счётчиков, изготавливаемых ООО «Вега-прибор», г. Москва

Поверка

осуществляется по документу AW.408.02.X1R «Cчётчики жидкости VA2304. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 17 сентября 2013 г.

Основные средства поверки:

-    установка поверочная «ВЗЛЁТ ПУ» (номер в Госреестре СИ РФ 47543-11), воспроизводимый средний объёмный (массовый) расход воды от 0 до 5000 м3/ч, пределы допускаемой погрешности измерения расхода ± 0,15%;

-    частотомер электронно-счетный Ч3-63/1, диапазон частот от 0,01 до 2-108 Гц, относительная погрешность 5f= ± (|5о| + |fx 1:сч|-1-), где fx - измеряемая частота, Гц; 5f -относительная погрешность опорного генератора (встроенного и внешнего), 1:сч - время счета частотомера, с;

-    миллиамперметр постоянного тока М1104, класс 0,2; диапазон измерения от 0 до 30 мА.

-    аттестованный комплект сопротивлений №14;

-    источник калиброванного напряжения ES -2T;

-    универсальная пробойная установка УПУ-1М;

-    мегаомметр М4100/4, класс 1,0;

-    вольтметр В7-34А, пределы допускаемой основной погрешности измерения постоянного напряжения, в процентах, равны ±[0,015+0,002 (Ukx/Ux - 1)] - на пределах измерений 1, 10, 100 или 1000 В, где Цех - конечное значение предела измерения В, Ux -номинальное значение измеряемой величины, В;

-    катушка электрического сопротивления измерительная Р331, класс 0,01;

-    вольтметр Э545, класс 0,5.

Сведения о методах измерений

изложены в документах:

-    «AW.408.02.XXH. Счётчики жидкости VA2304. Руководство по эксплуатации» (для счетчиков изготавливаемых AS «ASWEGA»).

-    «AW.408.02.01H. Cчётчики жидкости VA2304. Руководство по эксплуатации» (для счетчиков изготавливаемых ООО «Вега-прибор»).

-    «AW.408.02.02H. Cчётчики жидкости VA2304. Руководство по эксплуатации» (для счетчиков изготавливаемых ООО «AСВЕГА-инжиниринг»).

Нормативные документы, устанавливающие требования к счётчикам жидкости VA2304

ГОСТ 28723-90. Счётчики скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

Рекомендации к применению

при осуществлении торговли и товарообменных операций, выполнении государственных учетных операций.
