Сканеры оптические трехмерные stereoSCAN, smartSCAN, smartSCAN-HE, 55453-13

Назначение

Сканеры оптические трехмерные моделей stereoSCAN, smartSCAN, smartSCAN-HE предназначены для измерений геометрических параметров поверхностей сложной формы.

Описание

Сканеры оптические трехмерные моделей stereoSCAN, smartSCAN, smartSCAN-HE (далее - сканеры) выпускаются 15 модификаций отличающиеся друг от друга измерительными объемами, шагом дискретности между измеряемыми точками и разрешением матриц цифровых камер.

Принцип действия сканера основан на проецировании структурированного света на сканируемый объект. Контрастное изображение, спроецированное на объект, искривляется, что и дает возможность воссоздать его объемную форму. Получение полной объемной модели объекта заключается в проведении серии 3D-снимков (сканов), сделанных с разных сторон, и их последующем объединении в единое целое. Предусмотрено несколько стратегий для осуществления «склейки» сканов -использование наклеенных маркеров, использование характерных элементов геометрии объекта, использование внешней фотограмметрической системы, использование автоматизированных поворотных устройств. Сканеры состоят из сенсора и контроллера optoLINK.

в) smartSCAN-HE

Лист № 3 Всего листов 8

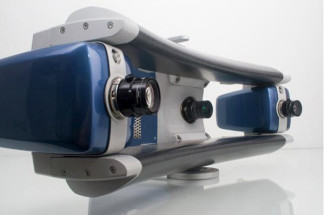

Внешний вид сенсора сканера зависит от модели сканера. Модели сенсоров отличаются видеокамерами и проектором. На моделях серии stereoSCAN установлены более качественные объективы и камеры с высоким разрешением.

Контроллер optoLINK осуществляет управление сенсором. Весь процесс работы -управление сканером, калибровка, задание параметров сканирования, обработка снимков, получение трехмерных моделей и анализ их геометрии ведется через ПК с программным обеспечением OPTOCAT, которое является неотъемлемым компонентом системы измерений.

Для определения точности соответствия линейных и угловых величин, измеряемых системой, выполняется калибровка. Во время выполнения процедуры калибровки ПО определяет геометрические параметры, такие как положение и ориентацию камер, на основании записанных изображений с камеры в дополнение определяется нелинейность оптики и параметры чипа матриц камер.

Калибровка системы выполняется с помощью специального калибровочного объекта, несущего базовые маркеры, установочной меры (Рисунок 2 а). Калибровка установочной меры осуществляется по схеме (Рисунок 2 б).

Калибровка установки при помощи установочной меры обеспечивает определение положений расположенных на ней базовых маркеров и отклонение формы панели.

Калибровка системы выполняется в следующих случаях:

•    Перед началом работы на установке;

•    Если был изменен объектив камеры или проектор;

•    Если ПО выдает сообщение о раскалибровке системы.

Программное обеспечение

OPTOCAT представляет собой встроенное программное обеспечение, которое позволяет осуществлять управление оптическими сканерами, производить их калибровку, осуществлять сканирование и совмещение отдельных 3D-сканеров различными методами, описанными выше.

Идентификационные данные программного обеспечения приведены в таблице

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является USB-ключ. HASP (программа, направленная на борьбу с нарушением авторских прав на ПО) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что предотвращает неавторизованное использование ПО.

Защита программного обеспечения сканеров оптических трехмерных моделей stereoSCAN, smartSCAN, smartSCAN-HE соответствует уровню «А» по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносится на руководство по эксплуатации сканеров оптических трехмерных моделей stereoSCAN, smartSCAN, smartSCAN-HE типографским способом и на сканер методом наклейки

Комплектность

В комплект поставки сканеров оптических трехмерных моделей stereoSCAN, smartSCAN, smartSCAN-HE входят:

Поверка

осуществляется по документу МП 55453-13 «Сканеры оптические трехмерные моделей stereoSCAN, smartSCAN, smartSCAN-HE. Методика поверки» утвержденному ФГУП «ВНИИМС» в августе 2013 г.

Основные средства поверки: меры для поверки сканеров оптических трехмерных моделей stereoSCAN, smartSCAN, smartSCAN-HE с пределами допускаемой абсолютной погрешности измерений диаметров и расстояний ±(1,7 +L/300) мкм, где L в мм.

Сведения о методах измерений

Метод измерений изложен в документе«Сканеры оптические трехмерные моделей stereoSCAN, smartSCAN, smartSCAN-HE. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к сканерам оптическим трехмерным моделей stereoSCAN, smartSCAN, smartSCAN-HE

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм». Техническая документация фирмы Breuckmann GmbH, Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
