| Номер в госреестре | 55462-13 |
| Наименование СИ | Установки контрольные радиометрические |
| Обозначение типа СИ | Cronos мод. Cronos-4 и Cronos-11 |
| Изготовитель | "Canberra Industries, Inc.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 11.11.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установки контрольные радиометрические Cronos (модификации Cronos-4 и Cronos-11) (далее - установки) предназначены для измерения активности гамма-излучающих радионуклидов.
Установки являются стационарными приборами для автоматического измерения активности гамма-излучающих радионуклидов по зарегистрированному потоку гамма-квантов.
Принцип действия установок основан на регистрации импульсов, создаваемых гамма-квантами в детекторах на основе пластиковых сцинтилляторов, суммарный активный объем которых составляет 60,4 л (Cronos-4) или 127,6 л (Cronos-11). Шесть детекторов расположены вокруг измерительной камеры, внутренний объем которой составляет 128,5 л (Cronos-4) или 325,1 л (Cronos-11). Поверхности детекторов защищены панелями из алюминиевого сплава, хорошо поддающимися дезактивации. Для обеспечения дополнительной защиты от загрязнения стенки камеры могут быть защищены легкосъемными пластиковыми панелями.
Установки могут эксплуатироваться как в режиме с одной дверью, когда предмет помещается в измерительную камеру и извлекается из нее через переднюю дверь, так и в режиме с двумя дверями, когда предмет помещается в измерительную камеру через переднюю камеру, в случае обнаружения загрязнения извлекается также через переднюю дверь (задняя дверь в этом случае заблокирована), а в случае отсутствия загрязнения извлекается через заднюю дверь.
Запуск измерений осуществляется расположенной на передней панели кнопкой START. Для удобства работы в режиме с двумя дверями кнопки управления и органы индикации продублированы с обратной стороны установки.
Для эксплуатации установок в штатном режиме не требуется пользовательского интерфейса. Управление осуществляется кнопками START и STOP, допускающими работу в защитных перчатках. В процессе работы установок выдаются голосовые команды и подсказки на дисплее, при выявлении загрязнения включается звуковая сигнализация, и на дисплее отображается детектор, зарегистрировавший загрязнение.
В установках используется встроенный промышленный компьютер, все разъемы компьютера скрыты за крышкой люка с замком. Клавиатура размещена в выдвижном лотке с замком, исключающим несанкционированный доступ к изменению параметров.
Установки работают под управлением операционной системы WindowsXP Embedded, имеющей штатные средства ограничения доступа. Для управления используется программа MONITOR.EXE, запускаемая автоматически при включении установки. Программа обеспечивает управление установками и позволяет проводить диагностику на уровне электронных плат. Установки могут работать как в полностью автономном режиме, так и выводить сигналы на удаленные устройства. Предусмотрено два основных режима работы:
- Normal - Нормальный режим работы;
- Service - Режим технического обслуживания и настройки параметров.
В режиме Normal установки работают автономно в соответствии с параметрами, заданными в различных окнах меню Service. Режим Service предназначен для
Лист № 2 Всего листов 6
использования исключительно техническими специалистами для настройки рабочих параметров и для тестирования отдельных узлов установок.
Для подключения к компьютерной сети для передачи данных на внешние устройства в установках предусмотрен разъем Ethernet.
После завершения измерения результат отображается на экранах дисплеев, расположенных на передней и на задней панелях. При обнаружении загрязнения указывается детектор, зарегистрировавший загрязнение и выдается звуковой сигнал.
В режиме индикации установки позволяют также определять удельную активность радионуклидов.
Программное обеспечение обеспечивает работу установок в полностью автоматическом режиме. В штатном режиме работы (NORMAL) ПО осуществляет обработку данных с детекторов, сравнение результата измерения с установленным порогом, вывод сигнала ЧИСТО/ГРЯЗНО, ведение аппаратного журнала установок.
Доступ к параметрам настройки системы, работающей под управлением WindowsXP Embedded, имеет только пользователь с уровнем доступа «администратор».
Идентификационные данные ПО «Программа управления и настройки Установки Cronos» приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификацио н-ное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисле ния цифрового идентифи катора програм много обеспече ния |
| «Программа для управления и настройки мониторов Cronos» | MONITOR.EXE | 8.02.00.05 | BE35883B1F733AC868 FEDFA78980F611 | MD5 |
| LOAD_DF.DLL | 8.02.00.05 | FF1A04947ACC3EC71 1B1E60F6F83685D | MD5 | |
| MON HWD.DL L | 8.02.00.05 | C5A6F8712D0833BDF FFD4E0CCBEDE976 | MD5 |
Уровень защиты программного обеспечения установок от непреднамеренных и преднамеренных изменений соответствует классу А в соответствии с МИ 3286-2010.
Общий вид установок приведен на рис.1. На рисунке указаны места нанесения наклеек защиты от несанкционированного доступа ( ), а также знака утверждения типа
1
г
С--
g
)
0
и.
0°
*

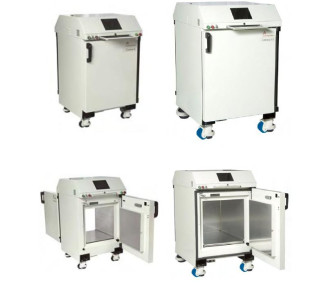

Рисунок 1 - Общий вид установок Cronos-4 (справа) и Cronos-11 (слева) с закрытыми (вверху) и с открытыми (внизу) дверями.
Основные метрологические и технические характеристики установок контрольных радиометрических Cronos-4 и Cronos-11 приведены в таблицах 2, 3 и 4.
Таблица 2 - Чувствительность )
| Изотоп | Чувствительность, Бк-1с-1, не менее | |
| Cronos-4 | Cronos-11 | |
| 137Cs | 0,25 | 0,25 |
| 60Co | 0,50 | 0,50 |
| оЗ PQ 3 3 | 0,35 | 0,35 |
| Co | 0,10 | 0,10 |
и)Для точечного источника, расположенного по центру измерительной камеры.
Таблица 3- У
ювень фона установок Cronos-4 и Cronos-11 )
| Cronos-4 | Cronos-11 | |
| 1 слой защиты | 1400 с-1 | 3000 с-1 |
| 2 слоя защиты | 900 с-1 | 1600 с-1 |
*) При уровне окружающего фона гамма-излучения не более 0,15 мкЗв/ч
| Наименование характеристики, единица измерения | Номинальное значение характеристики | |
| Cronos-4 | Cronos-11 | |
| Диапазон регистрируемых энергий гамма-излучения, МэВ | от 0,05 до 2,0 | |
| Диапазон измерения активности 137Cs, Бк | от 5' 102 до 1*108 | |
| Пределы допускаемой относительной погрешности измерения активности 137Cs, % | ±30 | |
| Рабочие условия эксплуатации: °/"ч -температура, С °/"ч -температура хранения, С -атмосферное давление, гПа -относительная влажность | от 0 до + 45 от 0 до + 50 800 - 1060 до 85 % при + 35°С (до 95 % при хранении без образования конденсата) | |
| Питание от сети переменного тока: напряжением, В частотой, Гц | 220^10% 220 -15% 50±1 | |
| Потребляемая мощность, В-А | 110 | |
| Внутренние размеры измерительной камеры, мм | 465х580х475 | 605х870х605 |
| Габаритные размеры, мм | 735х935х1240 | 885х1230х1405 |
| Масса, кг, не более: | ||
| с одним слоем защиты | 1175 | 1796 |
| с двумя слоями защиты | 1911 | 3029 |
| Время установления рабочего режима, мин, не более | 10 | |
| Средняя наработка на отказ, ч, не менее | 15000 | |
Знак утверждения типа наносят на титульном листе Руководства по эксплуатации установок методом компьютерной графики и на этикетках, расположенных на местах, указанных на рис. 1.
Комплект поставки установок Cronos-4 представлен в таблице 5.
Таблица 5
| № | Наименование | Обозначение | Количество | Примечание |
| 1. | Установка контрольная радиометрическая Cronos-4 | 817800 | 1 шт. | |
| 2. | Держатель калибровочного источника для Cronos-4 | 817892 | 1 шт. | |
| 3. | Дополнительный комплект свинцовой защиты для Cronos-4 | 817849 | 1 к-т. | По согласованию с заказчиком |
| 4. | Пластиковая облицовка измерительной камеры Cronos-4 | 817891 | 1 к-т. | По согласованию с заказчиком |
| 5. | Руководство по эксплуатации | CPR333MN004 | 1 шт. | |
| 6. | Методика поверки | CRONOS.4(11) МП | 1 шт. |
Таблица 6
| № | Наименование | Обозначение | Количество | Примечание |
| 1. | Установка контрольная радиометрическая Cronos-11 | 817900 | 1 шт. | |
| 2. | Держатель калибровочного источника для Cronos-11 | 817992 | 1 шт. | |
| 3. | Дополнительный комплект свинцовой защиты для Cronos-11 | 817949 | 1 к-т. | По согласованию с заказчиком |
| 4. | Пластиковая облицовка измерительной камеры Cronos-11 | 817991 | 1 к-т. | По согласованию с заказчиком |
| 5. | Руководство по эксплуатации | CPR333MN004 | 1 шт. | |
| 6. | Методика поверки | CRONOS.4(11) МП | 1 шт. |
осуществляется по документу Cronos.4(11) МП «Установка контрольная радиометрическая Cronos-4(11). Методика поверки», утвержденному ГЦИ СИ ОАО «СНИИП» в 15.02.2013 г.
Основными средствами поверки являются эталонные (образцовые) рабочие
1 ^7 /гл сп 1 оо л
радиометрические источники типа ОСГИ из Cs, Co, Co, Ba с активностью от 5-10 до
5 -105 Бк.
«Установка контрольная радиометрическая Cronos» Руководство по эксплуатации CPR333MN004.
Нормативные документы, устанавливающие требования к установкам контрольным радиометрическим Cronos (модификации Cronos-4 и Cronos-11)
1. ГОСТ 27451-87«Средства измерений ионизирующих излучений. Общие технические условия»;
2. ГОСТ 4.59-79«Средства измерений ионизирующих излучений. Номенклатура показателей»;
3. ГОСТ 8.033-96 «Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников».
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта. (Установки могут использоваться для обнаружения радиоактивного загрязнения инструмента, мелкого инвентаря, ручной клади и других некрупногабаритных предметов).
| Зарегистрировано поверок | 13 |
| Поверителей | 10 |
| Актуальность данных | 18.11.2024 |
