| Номер в госреестре | 55481-13 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОГМ-110 |
| Изготовитель | ФГУП "Комбинат "Электрохимприбор", г.Лесной |
| Год регистрации | 2013 |
| Срок свидетельства | 11.11.2018 |
| МПИ (интервал между поверками) | 10 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

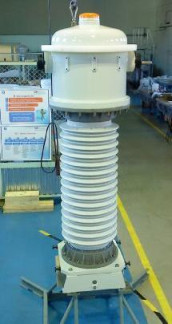

Трансформаторы тока ТОГМ - 110 (далее по тексту - трансформаторы), предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в установках переменного тока напряжением 110 кВ частотой 50 Гц.
По принципу действия трансформатор является прибором электромагнитного типа и по конструкции представляет собой трансформатор опорного типа с верхним расположением блока обмоток в одном металлическом экране, с одной или двумя вторичными измерительными и от двух до пяти вторичными защитными обмотками.
Измерительные обмотки предназначены для электропитания измерительных приборов, защитные обмотки - для электропитания устройств защиты, контроля и сигнализации.
В качестве изолирующей среды во внутренних полостях трансформатора используется электротехнический газ (элегаз).
Первичная обмотка имеет три варианта конструктивного исполнения: одновитковая, двухвитковая и четырехвитковая для подключения к электрической сети с различными величинами токов. Изменение количества витков первичной обмотки производится с помощью перемычек.
В верхней части корпуса блока обмоток находится предохранительное устройство мембранного типа для аварийного сброса давления элегаза.
Таблица 1. Основные технические характеристики трансформаторов
| Наименование параметра | Значение |
| Номинальное напряжение ином , кВ | 110 |
| Наибольшее рабочее напряжение инр , кВ | 126 |
| Номинальная частота £ном , Г ц | 50 |
| Номинальный первичный ток типоисполнения 11ном А | 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500;2000 |
| Номинальный вторичный ток 12ном , А | 1; 5 |
| Количество вторичных обмоток: -для измерений -для защиты | 3; 5 |
| Наибольший рабочий первичный ток 11нр , А | 50; 80; 100; 160; 200; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000 |
| Класс точности вторичных обмоток: !-2ном 1 А - для измерений и учета - для защиты ^-2ном 5 А - для измерений и учета - для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р;10Р 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р;10Р |
| Номинальная вторичная нагрузка S2mM с индуктивноактивным коэффициентом мощности cos j 2 = 0,8, ВА: !-2ном 1 А - в классах точности 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 - в классах точности 5Р; 10Р ^-2ном 5 А - в классах точности 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 - в классах точности 5Р; 10Р | 3...60 10...75 3.60 10.75 |
| Номинальная вторичная нагрузка S^m с коэффициентом мощности cos j 2 = 1, ВА: !-2ном 1 А - в классах точности 0.2S; 0.5S; 0.2; 0.5; 1; 3; 5 ^-2ном 5 А - в классах точности 0.2S; 0.5S; 0.2; 0.5; 1; 3; 5 | 1; 2; 2.5 1; 2; 2.5 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 0 4 5 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений КБном | 5.25 |
| Удельная длина пути утечки, см/кВ, не менее | 3,1 |
| Сейсмостойкость по шкале MSK 64, баллы, не менее | 9 |
| Габаритные размеры, мм, не более | 2400x1150x800 |
| Масса, кг, не более | 800 |
| Средняя наработка до отказа, ч, не менее | 4x106 |
| Средний срок службы до списания, лет | 30 |
Климатические условия эксплуатации трансформатора - УХЛ, категория размещения - 1 по ГОСТ 15150-89.
Номинальные значения климатических факторов - по ГОСТ 15150, ГОСТ 17412 и ГОСТ 15543.1, при этом:
- высота над уровнем моря, м, не более 1000;
- окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и должна соответствовать типу атмосферы IV по ГОСТ 15150.
наносят фотохимическим способом на табличку, устанавливаемую на дверце коробки внешних подсоединений трансформатора и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 2 - Комплектность
| №№ п/п | Наименование | Обозначение | Количество |
| 1 | Трансформатор | Ж83-Р1450 | 1 шт. |
| 2 | Ведомость эксплуатационных документов | Ж83-Р1450ВЭ | 1 экз. |
| 3 | Кольцо защитное | Ж43.18201 | 1 шт. на 3 изд |
| 4 | Система подвода элегаза к трансформатору | Ж58.28764 | по заказу |
| 5 | Элегаз в баллоне | по заказу | |
| 6 | Паспорт | Ж83-Р1450ПС | 1 шт. |
осуществляется по ГОСТ 8.217 - 2003 " ГСИ. Трансформаторы тока. Методика поверки"
Перечень эталонов, применяемых при поверке:
Трансформатор тока эталонный ИТТ 3000.5, (1-3000)А, КТ 0,01;
Прибор сравнения КТ-01, 5 = 0,001-0,1%; 1'-10'.
Методика измерений представлена в программе испытаний Ж83-Р1450РЭ.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОГМ-110
ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия»
СТО Ж07624577.0029-2013 Трансформатор тока ТОГМ-110. Технические условия
осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
