| Номер в госреестре | 55497-13 |
| Наименование СИ | Генераторы сигналов специальной формы |
| Обозначение типа СИ | АКИП-3413/1, АКИП-3413/2, АКИП-3413/3 |
| Изготовитель | "Siglent Technologies Co., Ltd.", Китай. |
| Год регистрации | 2013 |
| Срок свидетельства | 19.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

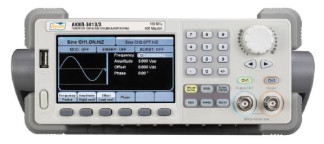

Генераторы сигналов специальной формы АКИП-3413/1, АКИП-3413/2, АКИП-3413/3 (далее по тексту - генераторы) предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также сигналов произвольной формы.
Г енераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, который позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Под дисплеем находится ряд кнопок управления меню, с помощью которых пользователь может задать параметры различных форм сигналов. В нижней правой части панели расположены выходные разъемы двух каналов и кнопки выбора канала. Рядом с выходными разъемами находится блок кнопок, используемых для выбора и сохранения форм сигналов, включения режимов модуляций и вызова меню настроек прибора. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. На задней панели генератора имеется разъем для подключения шнура питания, интерфейс USB - для управления через ПК, входные разъемы: опорной частоты 10 МГц, сигнала внешней модуляции и сигнала запуска, выходные разъемы: опорного генератора 10 МГц, сигнала запуска и сигнала синхронизации.
Модели генераторов обладают одинаковой функциональностью и техническими параметрами, но отличаются друг от друга частотным диапазоном.
Место пломбирования - один из винтов задней панели.
| Модификация | АКИП-3413/1 | АКИП-3413/2 | АКИП-3413/3 |
| Максимальная частота | 80 МГц | 120 МГц | 160 МГц |
| Число каналов | 2 | ||
| Частота дискретизации | 500 МГц | ||
| Число точек сигнала произвольной формы | 16000 - для канала 1 512000 - для канала 2 | ||
| Вертикальное разрешение | 14 бит | ||
| Форма сигнала | Синус, прямоугольник, треугольник, импульс, белый шум, постоянный уровень, 36 типов предустановленных специальных форм | ||
| Синус | 1 мкГц - 80 МГц | 1 мкГц - 120 МГц | 1 мкГц - 160 МГц |
| Прямоугольный | 1 мкГц - 30 МГц | 1 мкГ ц - 40 МГц | 1 мкГц - 50 МГц |
| Импульс | 1 мкГц - 20 МГц | 1 мкГц - 30 МГц | 1 мкГц - 40 МГц |
| Треугольный (пилообразный) | 1 мкГц - 2 МГц | 1 мкГц - 3 МГц | 1 мкГц - 4 МГц |
| Белый шум | 100 МГц (-3дБ) | 100 МГц (-3дБ) | 100 МГц (-3дБ) |
| Произвольная форма | 1 мкГц-20 МГ ц | 1 мкГц-30 МГц | 1 мкГц-40 МГц |
| Погрешность установки частоты при температуре (23±5)°С | Стандартно: ± 210-6 (в пределах 1 года); с опцией 100: ± 210-7 (в пределах 1 года) | ||
| Модуляция | AM, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ, ГКЧ (качание по частоте), пакетный режим | ||
| Диапазон амплитуд на нагрузке 50 Ом | 1 мВразмах — 10 Вразмах (— 40 МГц) 1 мВразмах — 5 Вразмах (свыше 40 до 100 МГц) 1 мВразмах — 1,5 Вразмах (свыше 100 до 160 МГц) | ||
| Время готовности прибора к работе | 30 минут после подачи питания | ||
| Параметры питания | Потребляемая мощность менее 30 В-А | ||
| Габаритные размеры | (ширина х высота х длина) мм = 261 х 105 х 344 | ||
| Масса | 2,8 кг | ||
Характеристики стандартных форм сигналов
Таблица 2 - Спектральная чистота синусоидального сигнала
| Уровень гармоник в выходном сигнале по двум каналам по отношению к уровню несущей для диапазонов: от 0 до 1 МГц свыше 1 МГц до 10 МГц свыше 10 МГц до 100 МГ ц свыше 100 МГц до 160 МГц | Значение |
| минус 54 дБн минус 46 дБн минус 36 дБн минус 26 дБн | |
| Суммарные гармонические искажения на частотах до 20 кГц | 0,2 % |
| Уровни негармонических составляющих в выходном сигнале по отношению к уровню несущей для диапазона: менее 1 МГц | менее минус 70 дБн |
Примечание: дБн - относительно опорного уровня на несущей частоте (частоте первой гармоники)
| Длительность фронта и среза для уровня сигнала 1 В и частоты 1 кГц для всех модификаций, нс, менее | 8 |
| Выброс на вершине, %, менее | 3 |
| Диапазон установки скважности для диапазонов частот, %: от 1 мкГц до 10 МГц свыше 10 МГ ц до 40 МГц | 20 - 80 40 - 60 |
Таблица 4 - Характеристики сигнала треугольной формы
| Нелинейность для сигнала 1 В, 1 кГц при 100 %-ной симметрии | менее 0,1 % |
| Асимметричность | от 0 % до 100 % |
Таблица 5- Характеристики импульсного сигнала
| Период | от 25 нс до 1000000 с |
| Длительность импульса | от 12 нс до (1000000с-12 нс) |
| Диапазон установки времени нарастания и среза | 6,0 нс - 6,0 с |
| Пределы допускаемой абсолютной погрешности установки времени нарастания и среза | ± (0,01 хх + 2 нс), где т - установленное значение времени нарастания и среза, нс |
| Диапазон индикации установки скважности, % | 0,0001 - 99,9999 |
| Диапазон установки скважности, % | (T/ тп)х100, где, Т-период повторения импульса тп - длительность импульса |
| Выброс на вершине, %, менее | 3 |
Таблица 6 - Характеристики сигнала произвольной формы
| Длина формы сигнала | 16000 точек (канал 1) 512000 точек (канал 2) |
| Вертикальное разрешение | 14 бит |
| Частота дискретизации | 500 МГц |
| Минимальная длительность фронта и среза | 10 нс |
Таблица 7- Характеристики выходного сигнала
| Размах сигнала на нагрузке 50 Ом в частотном диапазоне менее 40 МГц Размах сигнала на нагрузке 50 Ом в частотном диапазоне свыше 40 МГц до 100 МГц Размах сигнала на нагрузке 50 Ом в частотном диапазоне свыше 100 МГц до 160 МГц | от 1 мВ до 10 В от 1 мВ до 5 В от 1 мВ до 1,5 В |
| Пределы допускаемой абсолютной погрешности установки размаха (пикового значения) для сигнала синусоидальной формы частотой 1 кГц | ± (0,02xR + 2 мВ), при R < 640 мВ ± (0,02xR + 10 мВ), при 640 мВ < R <1,6 В ± (0,03xR + 30 мВ), при R > 1,6 В где R - установленное значение размаха, мВ |
| Неравномерность АЧХ сигнала синусоидальной формы относительно 1 кГц (при уровне сигнала 7 дБм) | ± 0,1 дБ< 10 МГц; ± 0,2 дБ< 60 МГц; ± 0,4 дБ< 100 МГц; ± 0,8 дБ< 160 МГц |
| Диапазон смещения постоянной составляющей на нагрузке 50 Ом в частотном диапазоне: < 40 МГц свыше 40 МГц до 100 МГ ц свыше 100 МГц до 160 МГц | ±4,999 В ±2,499 В ±749 мВ |
| Пределы допускаемой абсолютной погрешности установки смещения | ±(0,01 х|С| + 1 мВ), при |С| < 1 В; ±(0,01 х|С| + 5 мВ), при |С| > 1 В где |С| - абсолютная величина смещения, мВ |
Характеристики сигналов модуляции
Таблица 8 - Амплитудная модуляция (АМ/DSB-AM)
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный (кроме DC) |
| Источник модуляции | Внутренний/внешний |
| Форма сигнала модуляции в диапазоне 2мГц -20 кГц | Синус, прямоугольный, треугольный, произвольный, шум |
| Глубина модуляции | 0 % - 120 % |
Таблица 9 - Частотная модуляция (ЧМ)
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный (кроме DC) |
| Источник модуляции | Внутренний/внешний |
| Форма сигнала модуляции в диапазоне 1 мГц -50 кГц | Синус, прямоугольный, треугольный, произвольный, шум |
| Девиация частоты | 1 мГц - 50 кГц |
Таблица 10 - Фазовая модуляция (ФМ)
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный (кроме DC) |
| Источник модуляции | Внутренний/внешний |
| Форма сигнала модуляции в диапазоне 2 мГц -50 кГц | Синус, прямоугольный, треугольный, произвольный, шум |
| Девиация фазы | 0 - 360,0° |
Таблица 11- Частотная манипуляция, амплитудная манипуляция (ЧМн, АМн)
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный (кроме DC) |
| Источник модуляции | Внутренний/внешний |
| Форма сигнала модуляции в диапазоне 2 мГц -1 МГц | Прямоугольная форма сигнала со скважностью 50 % |
Таблица 12- Широтно-импульсная модуляция (ШИМ)
| Сигнал несущей | Импульс |
| Источник модуляции | Внутренний/внешний |
| Форма сигнала модуляции в диапазоне 1 мГц -50 кГц | Синус, прямоугольник, пила/треугольник, СПФ (кроме DC) |
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный (кроме DC) |
| Тип модуляции | линейная/логарифмическая |
| Время свипирования | от 1 мс до500 с |
| Источник запуска | Ручной, внешний, внутренний |
Таблица 14 - Пакетная модуляция
| Сигнал несущей | Синус, прямоугольный, треугольный, произвольный (кроме DC) |
| Тип модуляции | Счетная (от 1 до 1000000 импульсов), непрерывная, по строб-импульсу |
| Начальная/конечная фаза | 0° - 360° |
| Внутренний период | от 1 мкс до 1000 с |
| Источник запуска | Ручной, внешний, внутренний |
Таблица 15- Соединители на задней панели
| Вход внешней модуляции | Глубина модуляции (100 %), ± 4,5 В Входное сопротивление > 5 кОм |
| Вход сигнала внешнего запуска | Входной уровень: КМОП совместимый Длительность импульса: > 50 нс Входное сопротивление: > 5 кОм Время срабатывания: 380 нс |
| Выход сигнала запуска | Входной уровень: КМОП совместимый Длительность импульса: > 60 нс Выходное сопротивление: 50 Ом Максимальная частота: 1 МГц |
| Выход синхросигнала (SYNC) | Входной уровень: высокий уровень >4,5 В/низкий уровень <0,5 В Длительность импульса: > 50 нс Выходное сопротивление: 50 Ом Максимальная частота: 10 МГц |
| Вход внешнего опорного сигнала | Частота: 10 МГц Входной уровень: 2,3~3,3 Впик-пик Входное сопротивление: 1 кОм |
| Выход сигнала опорной частоты | Частота: 10 МГц Выходной уровень: > 1 Впик-пик Выходное сопротивление: 50 Ом |
Таблица 16 - Характеристики встроенного частотомера
| Измеряемые величины | Частота, период, длительность положительного/отрицательного импульса, скважность |
| Частотный диапазон | 100 мГц - 200 МГц |
| Уровень входного напряжения и чув ствительности | Связь по входу DC: 50 мВскз - ± 2,5 В в диапазоне частот 100 мГц - 100 МГц, 100 мВскз - ± 2,5 В в диапазоне частот 100 МГц - 200 МГц; Связь по входу АС: 140 мВразмах - 5 Вразмах в диапазоне частот 1 Гц - 200 МГц |
| Входные параметры при измерении длительности импульса и скважности | 140 мВразмах - 5 Вразмах в диапазоне частот 1 Гц - 10 МГц |
| Входной импеданс | 1 МОм |
| Уровень синхронизации | от минус 3 В до до 1,8 В |
Рабочие условия применения:
- температура окружающего воздуха, °С 0 - 40
- относительная влажность воздуха, %, не более 90 (<35 °С), 60 (35 - 40 °С)
- частота питающей сети, Гц 45 - 440
- напряжение питающей сети переменного тока, В 100 - 240
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.
Комплект поставки прибора соответствует таблице 17. Таблица 17
| Наименование | Количество |
| Г енератор | 1 шт. |
| Шнур питания | 1 шт. |
| Измерительный кабель ВЧ | 1 шт. |
| Интерфейсный кабель USB | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом 54882137/2-13МП «Генераторы сигналов специальной формы АКИП-3413/1, АКИП-3413/2, АКИП-3413/3. Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 16 августа 2013 г.
Основное поверочное оборудование:
- частотомер Ч3-63/1, № Госреестра 9084-90, диапазон частот от 0,1 Гц до 1500 МГц, погрешность ±5 10-7;
- стандарт частоты рубидиевый FS725 № Госреестра 31222-06 (применять при поверке генераторов с опцией 100), погрешность частоты за год ±5 10-10;
- вольтметр универсальный В7-78/1, № Госреестра 31773-06 диапазон от 0 до 1020 В, погрешность ± (0,0035-10-2-иизм. + 5 е.м.р.);
-вольтметр диодный компенсационный В3-49, № Госреестра 5477-76, пределы измерения 10 мВ - 100 В, диапазон частот 20 Гц - 1000 МГц, относительная погрешность 5U< ± (0,2+(0,08/иизм))%
- анализатор спектра Agilent E4447A, № Госреестра 26411-04, погрешность измерения уровня ±0,17 дБ;
- осциллограф цифровой запоминающий WaveRunner 204Xi,, № Госреестра 38501-08, полоса пропускания 2 ГГц, время нарастания переходной характеристики 0,2 нс;
- измеритель нелинейных искажений СК6-13, № Госреестра 10227-85, частотный диапазон от 10 Гц до 120 кГц, диапазон измеряемых коэффициентов гармоник 0,003-100 %.
Генераторы сигналов специальной формы АКИП-3413/1, АКИП-3413/2, АКИП-3413/3. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов специальной формы АКИП-3413/1, АКИП-3413/2, АКИП-3413/3
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Всего листов 7
ГОСТ 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений пе-
2 9
ременного электрического напряжения до 1000 В в диапазоне частот от 10 до 210 Гц.
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний. Техническая документация фирмы «SIGLENT TECHNOLOGIES CO.LTD».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1541 |
| Поверителей | 81 |
| Актуальность данных | 06.11.2024 |
