| Номер в госреестре | 55499-13 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | HMC-T2000, HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240 |
| Изготовитель | "Hittite Microwave Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 11.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Генераторы сигналов HMC-T2000, HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240 (далее - генераторы) предназначены для формирования непрерывных сигналов синусоидальной формы высокочастотного диапазона (далее - ВЧ) и сверхвысокочастотного диапазона (далее - СВЧ).
Принцип действия генераторов основан на формировании методом прямого цифрового синтеза синусоидального сигнала ВЧ и СВЧ, синхронизированного с опорным, стабильным по частоте, внутренним или внешним задающим генератором.
Конструктивно генераторы выполнены в виде портативного прибора (моноблока) настольного исполнения.
На передней панели генератора расположена многофункциональная поворотная кнопка, переключатель работа-резерв, жидкокристаллический дисплей (далее - ЖК-дисплей) и разъем для ВЧ-выхода.

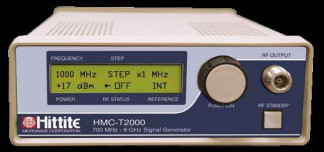

Внешний вид генераторов, с указанием места нанесения знака утверждения типа, представлен на рисунках 1, 2, 3, 4, 5.
На задней панели располагаются разъемы для внешнего опорного входного сигнала, опорного выходного сигнала, триггерного входа, триггерного выхода, питания постоянного тока, а также USB-интерфейса.
Управление работой генераторов осуществляется при помощи многофункциональной поворотной кнопки, расположенной на передней панели.
Отображение установленных значений параметров выходного сигнала производится на ЖК-дисплее.
Предусмотрена возможность управления генераторами при помощи внешней ПЭВМ. Питание генераторов осуществляется от сети переменного напряжения от 100 до 240 В или от одного или двух литиево-ионных аккумуляторов.
От несанкционированного доступа генераторы защищены фирменной наклейкой. Схема пломбирования от несанкционированного доступа представлена на рисунке 6.
Место нанесения знака утверждения типа
1 - многофункциональная поворотная кнопка 4 - ЖК-дисплей
2 - переключатель работа-резерв 5 - разъем для ВЧ-выхода
3 - выключатель электропитания 6 - место нанесения знака утверждения типа
Рисунок 2 - Внешний вид генераторов НМС-Т2100
1 - литий-ионный аккумулятор
2 - место установки литий-ионного аккумулятора
3 - место нанесения знака утверждения типа
Рисунок 4 - Внешний вид генераторов НМС-Т2100В, НМС-Т2220В
Встроенное программное обеспечение (далее - ПО) и внешнее ПО «HMC-T2xxxGUI», которое работает под управлением операционной системы Windows XP/Windows Vista/ Windows 7, выполняет функции выбора конкретных параметров выходного сигнала и их вывода на ЖК-дисплей.
Идентификационные данные встроенного и метрологически значимого внешнего ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентифи кационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| HMC-T2000 | НМС-2000 | 2.2 и выше | - | - |
| HMC-T2100 | НМС-2100 | 2.2 и выше | - | - |
| HMC-T2100B | НМС-2100В | 1.8 и выше | - | - |
| HMC-T2220 | НМС-2220 | 2.2 и выше | - | - |
| HMC-T2220B | НМС-2220В | 2.2 и выше | - | - |
| HMC-T2240 | НМС-2240 | 2.5 и выше | - | - |
| HMC- T2xxxGUI | HMCSynthUser Control.dll | 2.4.0.0 и выше | - | - |
| HMC- T2xxx.exe | 2.2.0.0 и выше | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Диапазон частот:
- HMC-T2000
от 700 МГц до 8 ГГц; от 10 МГц до 20 ГГц; от 10 МГц до 40 ГГц.
1 МГц; 10 кГц; 1 Гц.
- HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B
- HMC-T2240 Шаг перестройки частоты:
- HMC-T2000
- HMC-T2100, HMC-T2100B
- HMC-T2220, HMC-T2220B, HMC-T2240 Шаг перестройки мощности, дБ (1 мВт):
- HMC-T2000
0,5; 0,1. 10 .
- HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240 Номинальное значение частоты опорного кварцевого генератора, МГц Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора:
- HMC-T2000 ±2,0Т0"6;
- HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240 ±1,5 10-6. Диапазон значений выходной мощности, дБ (1 мВт):
- HMC-T2000
от минус 18 до 10 ;
от минус 23 до 22 ;
от минус 35 до 24 ; от минус 35 до 19 .
± 2,0Т0-6;
- HMC-T2100, HMC-T2100B
- HMC-T2220, HMC-T2220B
- HMC-T2240 Пределы допускаемой относительной погрешности установки частоты для генератора HMC-T2000 Пределы допускаемой относительной погрешности установки частоты для генераторов HMC-T2100,
± 1,5-10-'
HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240 Пределы допускаемой относительной погрешности установки мощности в режиме непрерывной генерации генераторов HMC-T2000, HMC-T2100, HMC-T2100B, дБ Пределы допускаемой относительной погрешности установки мощности в режиме непрерывной генерации генераторов HMC-T2220, HMC-T2220B, HMC-T2240, дБ:
± 2.
- в диапазоне значений выходной мощности более минус 20 дБ (1мВт):
± 2; ± 3.
- в диапазоне значений выходной мощности минус 20 дБ (1мВт) и менее:
Тип выходного присоединительного разъёма:
- HMC-T2000 N -type «розетка»;
- HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B SMA «розетка»;
- HMC-T2240 k-type «розетка». Время установления рабочего режима, мин, не более 30. Время непрерывной работы при питании
от сети переменного напряжения, ч, не менее 8.
Время непрерывной работы генераторов HMC-T2100B, HMC-T2220B, ч, не менее
- при питании от одного LI-ION аккумулятора 2;
- при питании от двух LI-ION аккумуляторов 4. Масса, кг:
- HMC-T2000 1,6;
- HMC-T2100, HMC-T2220 3,2;
- HMC-T2240 3,6;
- HMC-T2100B, HMC-T2220B с комплектом LI-ION аккумуляторов 5,0.
Габаритные размеры (высота х ширина х глубина), мм, не более:
- HMC-T2000 64 х 184x254;
- HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240 77х203х305. Рабочие условия эксплуатации:
- температуры окружающего воздуха, °C от 5 до 35;
- относительной влажности окружающего воздуха, % от 30 до 80;
- атмосферное давление, кПа (мм рт. ст.) от 70 до 106,7 (от 530 до 800).
Знак утверждения типа наносится методом офсетной печати на переднюю панель, корпуса и типографским способом на титульный лист документов «Генераторы сигналов HMC-T2000. Руководство по эксплуатации. HMC119983 РЭ», «Генераторы сигналов HMC-T2100 и HMC-T2100В. Руководство по эксплуатации. Rev E-04.0710 РЭ», «Генераторы сигналов HMC-T2220, HMC-T2220В, HMC-T2240. Руководство по эксплуатации. 131302 Rev Н РЭ».
Комплектность поставки генераторов приведена в таблице 2.
Таблица 2
| Наименование | Обозначение | Количество |
| Генератор сигналов HMC-T2000, или HMC-T2100, или HMC-T2100B, или HMC-T2220, или HMC-T2220B, или HMC-T2240 | - | 1 |
| Блок питания переменного напряжения от 100 до 240 В | - | 1 |
| Шнур питания переменного тока | - | 1 |
| CD ROM (с инструкциями по эксплуатации и программным обеспечением) | - | 1 |
| Комплект аккумуляторов LI-ION* | - | 2 |
| Руководство по эксплуатации | HMC119983 РЭ, или Rev E-04.0710 РЭ, или 131302 Rev Н РЭ | 1 |
| Методика поверки | HMC-T2000-T2240 МП | 1 |
| Сертификат калибровки | - | 1 |
| * - только для HMC-T2100B, HMC-T2220B | ||
осуществляется по документу HMC-T2000-T2240 МП, «Инструкция. Генераторы сигналов HMC-T2000, HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2013 года.
Основные средства поверки приведены в таблице 4.
| Наименование средства поверки | Регистрационный номер | Метрологические характеристики |
| Комплект для измерений соединителей коаксиальных КИСК 7 | 9864-85 | Диапазон измерения глубины до плоскости соединения от 0,01 до 0,16 мм, пределы допускаемой погрешности измерений ± 0,01 мм |
| Комплект для измерений соединителей коаксиальных КИСК 3,5 | 9865-85 | Диапазон измерения глубины до плоскости соединения от 0,01 до 0,16 мм, пределы допускаемой погрешности измерений ± 0,01 мм |
| Частотомер электронносчетный Ч3-85/3 | 32359-06 | Диапазон частот от 0,14 МГц до 150 МГц, относительная погрешность измерений частоты 8f= ± 1 • 10-7 |
| Стандарт частоты рубидиевый FS725 | 31222-06 | Опорные частоты 5,0; 10,0 МГц, пределы допускаемой относительной погрешности ± 1-10-10 в год |
| Анализатор спектра FSP40 | 26744-09 | Диапазон частот от 9 кГц до 40 ГГц, пределы допускаемой погрешности измерений частоты ± 5 % |
| Ваттметр поглощаемой мощности E4418B с преобразователем 8487D | 44731-10 | Диапазон частот от 50 МГц до 40 ГГц, диапазон измерений мощности от минус 40 до минус 20 дБ (1 мВт), пределы допускаемой относительной погрешности измерений мощности ± 2,5 %, КСВН не более 1,6 |
| Ваттметр СВЧ с блоком измерительным NRP и преобразователем измерительным NRP-Z55 | 32262-06 | Диапазон частот от 0 до 40 ГГц, диапазон измерений мощности от минус 30 до 20 дБ (1 мВт), пределы допускаемой относительной погрешности измерений мощности ± 10 %, КСВН не более 1,3 |
«Генераторы сигналов HMC-T2000. Руководство по эксплуатации. HMC119983 РЭ» Раздел 5.
«Генераторы сигналов HMC-T2100 и HMC-T2100В. Руководство по эксплуатации. Rev E-04.0710 РЭ». Раздел 5.
«Генераторы сигналов HMC-T2220, HMC-T2220В, HMC-T2240. Руководство по эксплуатации. 131302 Rev Н РЭ». Раздел 5.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов HMC-T2000, HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 152 |
| Поверителей | 15 |
| Актуальность данных | 20.11.2024 |
