| Номер в госреестре | 55514-13 |
| Наименование СИ | Анализаторы импеданса и частотного отклика |
| Обозначение типа СИ | 1260А |
| Изготовитель | "Solartron Analytical UK", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 02.10.2024 |
| МПИ (интервал между поверками) | 1 год |
Анализаторы импеданса и частотного отклика 1260А (далее по тексту - анализаторы) предназначены для измерений электрической емкости, индуктивности, электрического сопротивления, воспроизведения напряжения переменного тока, напряжения смещения, частоты.
Конструктивно анализатор выполнен как одноблочная конструкция. Все узлы размещены в пластмассовом корпусе, включая генератор тестового сигнала, 3-х канальный измеритель, интерфейсы IEEE 488/GP-IB и RS232/423, светодиодные индикаторы состояния, органы управления и коммутации, вакуумный люминесцентный дисплей. Имеется возможность сохранения в памяти результатов измерений.
Принцип действия анализаторов основан на формировании тестового сигнала с известными метрологическими характеристиками и его анализе после прохождения через объект исследований посредством измерений его характеристик.

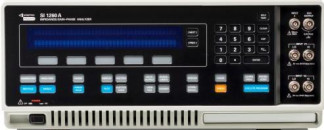

Внешний вид анализатора, место нанесения «Знака утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 1.
• ИШИШИШМШН^__J
*- место нанесения наклейки «Знак утверждения типа» **- место пломбировки от несанкционированного доступа
| Наименование характеристики | Значение характеристики |
| Верхний предел диапазона установки напряжения переменного тока, В: для частоты менее 10 МГ ц включительно для частоты более 10 МГц | 3 1 |
| Пределы допускаемой абсолютной погрешности установки напряжения переменного тока, мВ | ± (0,05-U + 0,01-U-F + 5 мВ) |
| Верхний предел диапазона установки частоты выходного сигнала, МГц | 32 |
| Пределы допускаемой погрешности установки частоты выходного сигнала | ± (0,0001 •F) |
| Диапазон установки напряжения смещения, В | от минус 40,95 до 40,95 |
| Пределы допускаемой погрешности установки напряжения смещения, мВ | ± (0,01-U + 10 мВ) |
| Диапазон измерений электрической емкости, пФ | от 1 до 10 • 109 |
| Пределы допускаемой погрешности измерений электрической емкости | в соответствии с рисунком 2 |
| Диапазон измерений индуктивности, нГн | 100 до 1 • 109 |
| Пределы допускаемой погрешности измерений индуктивности | в соответствии с рисунком 2 |
| Диапазон измерений электрического сопротивления, мОм | 10 до 10 • 109 |
| Пределы допускаемой погрешности измерений электрического сопротивления | в соответствии с рисунком 2 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 573 х 432 х 176 |
| Масса, кг, не более | 18 |
| Напряжение питания от сети переменного тока частотой от 48 до 52 Гц, В | от 198 до 242 |
| Потребляемая мощность, В-А, не более | 230 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 40 °С, % | от 10 до 30 до 95 |
| Примечания: U - значение устанавливаемого напряжения; I силы тока; F - численное значение частоты | - значение устанавливаемой |
Частота Рисунок 2
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализаторов в виде наклейки.
Комплект поставки включает:
- анализатор импеданса и частотного отклика 1260А - 1 шт.;
- кабель измерительный коаксиальный с BNC соединителями - 5 шт.;
- кабель питания - 1 шт.;
- одиночный комплект ЗИП - 1 к-т;
- эксплуатационная документация - 1 к-т;
- методика поверки - 1 шт.
осуществляется по документу МП 55514-13 «Инструкция. Анализаторы импеданса и частотного отклика 1260А фирмы «Solartron Analytical UK», Великобритания. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30.05.2013 г.
Основные средства поверки:
- вольтметр переменного тока В3-63 (Рег. № 10908-87), диапазон измерений напряжения переменного тока от 10 мВ до 100 В, диапазон частот от 20 Гц до 1,5 ГГц, пределы допускаемой относительной погрешности измерений напряжения переменного тока ± 0,2 %;
- мультиметр В7-64/1 (Рег. № 16688-97), диапазон измерений частоты от 0,01 Гц до
1,2 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 0,001 %, диапазон измерений напряжения постоянного тока от 10 мкВ до 1250 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,004 %;
- меры емкости образцовые Р597 (Рег. № 2684-70), диапазон номинальных значений электрической емкости от 1 пФ до 1 мкФ, класс точности от 0,02 до 0,2;
- калибратор универсальный Wavetek 9100 (Рег. № 15724-96), диапазон воспроизводимых значений электрической емкости от 500 пФ до 40 мФ, пределы допускаемой относительной погрешности воспроизведения электрической емкости ± 0,2 %;
- меры индуктивности Р5101-5115 (Рег. № 2412-69), диапазон номинальных значений индуктивности от 0,01 мкГн до 100 мГн, класс точности 0,2;
- меры индуктивности и добротности Р593 (Рег. № 9046-83), диапазон номинальных значений индуктивности от 1 мкГн до 1 Гн, класс точности от 0,02 до 0,2;
- магазин электрического сопротивления МСР Р4830/1 (Рег. № 4614-74), диапазон номинальных значений электрического сопротивления от 0,01 Ом до 12 кОм, класс точности
0,05;
- магазин сопротивления Р40101 (Рег. № 10547-86), диапазон номинальных значений электрического сопротивления от 10 кОм до 10 МОм, класс точности 0,05.
«Анализаторы импеданса и частотного отклика 1260А». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам импеданса и частотного отклика 1260А
ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.022-91 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
1,10-16 * 30 А».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
