| Номер в госреестре | 55520-13 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | OTEF 245 |
| Изготовитель | "AREVA T&D Messwandler GmbH", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

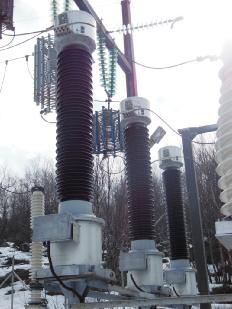

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения OTEF 245 Назначение средства измерений
Трансформаторы напряжения OTEF 245 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформатор имеет две вторичные обмотки, одну измерительную и одну для защиты. Обмотки изолированы бумажно-масляной изоляцией и помещены в заполненный маслом объем. Наверху фарфоровой покрышки расположена головка из легированного алюминия с маслорасширителем и масляным затвором. Заземляемый вывод первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, помещенной внизу на баке трансформатора.
Места пломбирования
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, В | 154000/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 |
| Класс точности основной вторичной обмотки | 0,2 |
| Класс точности дополнительной вторичной обмотки | 3Р |
| Номинальная мощность основной вторичной обмотки, В-А | 100 |
| Номинальная мощность дополнительной вторичной обмотки, ВА, | 1000 |
| Предельная мощность, В-А | 2000 |
| Номинальная частота переменного тока, Г ц | 50 |
| Схема и группа соединения обмоток | 1/1/1-0-0 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Габаритные размеры, мм, (длинахширинахвысота) | 912x727x3532 |
| Масса трансформатора, не более, кг | 831 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
| № п/п | Наименование изделия |
| 1 | Трансформатор напряжения OTEF 245 Зав. №№ 475129, 475130, 475131. |
| 2 | Паспорт |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т.
0,05), прибор сравнения КНТ-03 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ± 0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %); делитель напряжения ДН-160пт (пределы допускаемой основной погрешности по напряжению + 0,1 %); измеритель многофункциональный характеристик переменного тока Ресурс-ОТ2-ПГ (пределы допускаемой основной погрешности по напряжению + 0,05 %).
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы-изготовителя.
- «осуществлении торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
