Трансформаторы тока J24BRGS, 55521-13

Документы

Карточка СИ

Номер в госреестре	55521-13
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	J24BRGS
Изготовитель	"Schlumberger Industries S.A.", Испания
Год регистрации	2013
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока J24BRGS Назначение средства измерений

Трансформаторы тока J24BRGS (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.

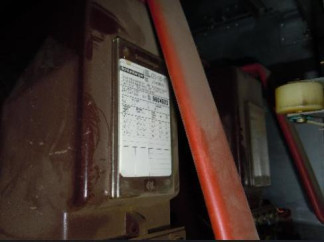

Трансформаторы являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. Вводы первичной обмотки расположены на верхнем торце в виде контактных площадок.

Трансформаторы имеют несколько вторичных обмоток - две измерительных и две защитных обмотки.

Выводы вторичных обмоток размещены на боковом торце возле основания. Для крепления трансформатора в основании имеются специальные резьбовые гнезда.

Рабочее положение трансформаторов в пространстве - любое.

Технические характеристики

Характеристика	Значение
Номинальное напряжение, кВ	24
Номинальный первичный ток, А	50, 100
Номинальный вторичный ток, А	5
Номинальная частота, Г ц	50

Характеристика	Значение
Класс точности вторичной обмотки для измерений и учета	0,5
Класс точности вторичной обмотки для защиты	5P
Номинальная вторичная нагрузка обмотки для измерений и учета (cos ф =1,0), В-А	15; 30
Номинальная вторичная нагрузка обмотки для защиты (cos ф =1,0), В-А	2,5; 5
Номинальный коэффициент безопасности вторичных обмоток для измерений, не более	5
Номинальная предельная кратность вторичных обмоток для защиты, не менее	15
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У3 (от минус 25 до плюс 45 °С)
Габаритные размеры (длинахширинахвысота), мм, не более:	420x250x390
Масса, кг, не более	40

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

1. Трансформатор тока J24BRGS - 18 шт.

(Зав. №№ 9804914 - 9804931)

2. Паспорт - 18 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ± 0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в паспорте.

Нормативные документы, устанавливающие требования к трансформаторам тока J24BRGS

1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2. Техническая документация фирмы - изготовителя «SCHLUMBERGER INDUSTRIES

S.A.», Испания.

Лист № 3 Всего листов 3

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
