Системы для термомеханических испытаний Ceast HV, 55534-13

Назначение

Системы для термомеханических испытаний Ceast HV (далее по тексту - системы) предназначены для измерения температуры изгиба образца или его размягчения под воздействием механической нагрузки и температуры.

Описание

Принцип работы систем основан на измерении температуры, при которой происходит внедрение индентора в испытываемый образец на 1 мм или прогиб образца до стандартного значения при постоянной скорости нагрева образца, при приложении к индентору механической нагрузки, создаваемой путем помещения на его подставку грузов заданной массы.

Конструктивно системы состоят из термостата, выполненного в виде ванны, заполненной кремнийорганическим маслом или мелкодисперсным порошком оксида алюминия для равномерного нагрева испытываемых образцов. Температура контролируется с помощью цифрового терморегулятора. Охлаждение систем между тестами может осуществляться, как проточной водой, так и охладителем, поставляемым отдельно.

На верхней крышке основания установлены несколько измерительных станций, позволяющих проводить одновременное и независимое испытание нескольких образцов. Модификации HV3 и HV500 содержат 3 станции, модификации HV6 и HV6A - 6 станций.

Каждая станция содержит устройство для крепления исследуемого образца; индентор, в верхней части которого имеется подставка для грузов; головку (в зависимости от метода испытаний по требованию Заказчика поставляется - пенетрационная игла или плунжер), устанавливаемую на индентор; цифровые датчики измерения перемещений и температуры.

Управление, обработка и сбор информации от датчиков перемещения и температуры осуществляется при помощи пульта оператора, снабженного клавиатурой и дисплеем. Системы могут подключаться к персональному компьютеру (ПК) с программным обеспечением (ПО) для анализа результатов измерений.

Системы для термомеханических испытаний Ceast HV выпускаются в четырех модификациях. Модификации отличаются диапазонами рабочих температур, количеством станций, наличием миксеров для перемешивания масла, массой и габаритными размерами. В модификациях HV6A и HV500 реализованы автоматическое опускание и поднятие измерительных станций, а также автоматическое приложение нагрузки на образец.

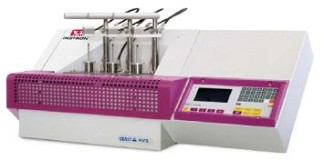

Внешний вид систем показан на рисунках 1, 2, 3 и 4.

I

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Условия эксплуатации:

-    температура, °С    +15...+30

-    относительная влажность, %    60 ± 20

-    давление, кПа    84.106

Знак утверждения типа

Знак утверждения типа наносится на боковую поверхность корпуса системы в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1.    Система для термомеханических испытаний Ceast HV    1 шт.

2.    Комплект грузов (*)    3/ 6 компл.

3.    Комплект приспособлений (*)    1 компл.

Лист № 4 Всего листов 5

4.    Миксер (**)    1 шт

5.    Руководство по эксплуатации «Системы для термомеханических

испытаний Ceast HV. Руководство по эксплуатации»    1 экз.

6.    Методика поверки МП ТИнТ 113-2013 «Системы для термомеханических

испытаний Ceast HV. Методика поверки»    1 экз.

7.    Транспортировочный ящик    1 шт

(*) - количество зависит от модификации и требований Заказчика (**) - только для модификаций HV6 и HV6A

Поверка

осуществляется по документу МП ТИнТ 113-2013 «Системы для термомеханических испытаний Ceast HV. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 11 января 2013 г.

Основные средства поверки:

-    термометр цифровой, диапазон измерений +20.. ,+500°С, основная погрешность ±0,1°С,

-    меры длины концевые плоскопараллельные по МИ 2060-90, разряд 4,

-    весы лабораторные, диапазон измерений 0.5 кг, основная погрешность ±0,5%.

Сведения о методах измерений

Метод измерений изложен в документе «Системы для термомеханических испытаний Ceast HV. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам для термомеханических испытаний Ceast HV

1.    ГОСТ Р 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».

2.    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .. 50 м и длин волн в диапазоне 0,2.. 50 мкм».

3.    ГОСТ Р 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

4.    ГОСТ 4648-71 «Пластмассы. Метод испытания на статический изгиб».

5.    ГОСТ 15088-83 «Пластмассы. Метод определения температуры размягчения термопластов по Вика».

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
