Назначение

Термопреобразователи сопротивления платиновые серий TM, TMR (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитой арматуры ТС.

Описание

Термопреобразователи сопротивления обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.

Термопреобразователи серии TM изготовляются следующих моделей: TM401, TM411, и состоят из сменной измерительной вставки (TS111) для модели TM411 или несменной вставки для TM401. Измерительная вставка соединена с защитной головкой, имеющей несколько модификаций (TA3xx), отличающихся материалом, конструкцией и степенью защиты. ТС могут комплектоваться встраиваемыми в защитную головку измерительными преобразователями (ИП) серии iTEMP TMT с унифицированным электрическим выходным сигналом постоянного тока (4+20 мА), а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS PA, FOUNDATION Fieldbus. В защитные головки типов TA30A, TA30R может встраиваться 4-х разрядный жидкокристаллический дисплей. Головки выполнены из алюминиевого сплава, полипропилена, полиамида или нержавеющей стали марки 316L/1.4404. Измерительная вставка состоит из одного или двух тонкопленочных (TF) или проволочных (WW) платиновых чувствительных элементов (далее - ЧЭ) с номинальной статической характеристикой преобразования (НСХ) «Pt100» по ГОСТ 6651-2009/МЭК 60751, помещенных в защитный чехол (нерж. сталь 316L/1.4404), который соединен с керамической клеммной головкой, с ИП или заканчивается присоединительными проводами. Измерительная вставка помещена в защитную арматуру с различными видами присоединения к объекту измерений или установлена в дополнительную защитную гильзу. Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.

ТС серии TMR изготавливаются следующих моделей: TMR31, TMR35, и состоят из одного тонкопленочного платинового ЧЭ с НСХ «Pt100» класса допуска «А» по ГОСТ 6651-2009/МЭК 60751 и встраиваемого (опционально) в цилиндрический корпус измерительного преобразователя с аналоговым выходным сигналом 4+20/20+4 мА. ТС имеют неразборную конструкцию. Материал корпуса - нержавеющая сталь марки 316L/1.4404. Модели TMR31, TMR35 различаются способом монтажа на объекте измерений и областью применения.

При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.

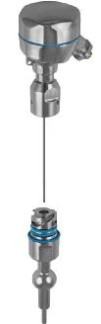

Фотографии общего вида ТС серии ТМЯ моделей TMR31, TMR35 приведены на

рисунках 3 и 4:

iiL

Диапазон измеряемых температур, °С:

-    для ТС серии ТМ с тонкопленочными ЧЭ: .......................от минус 50 до плюс 500;

-    для ТС серии TM с проволочными ЧЭ: .......................от минус 200 до плюс 600;

-    для ТС серии TMR: ..................................................от минус 50 до плюс 150

(до плюс 200 - при использовании удлинительной шейки)

Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом:.....100

Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009:

-    для ТС серии ТМ: ..........................................................,.A, АА, 1/3 DIN B, В;

-    для ТС серии TMR: ..................................................................................A

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном

эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/ГОСТ 6651-2009, оС:

-    для тонкопленочных ЧЭ:

класс А:.........±(0,15+0,002|ф (от минус 50 до плюс 250 °С)(*),

............±(0,30+0,005|ф (св. плюс 250 до плюс 400 °С);

класс В: ............±(0,30+0,005|ф (от минус 50 до плюс 500 °С);

класс АА: ....................±(0,1+0,0017|ф (от 0 до плюс 200 °С);

класс 1/3 DIN В:...........±(0,10+0,0017|ф (св.0 до плюс 100 °С),

±(0,15+0,002|ф (от минус 50 до 0/св.плюс 100 до плюс 250 °С), ±(0,30+0,005|ф (св.плюс 250 до плюс 400 °С);

-    для проволочных ЧЭ:

класс А: .......±(0,15+0,002|ф (от минус 200 до плюс 600 °С);

класс В: ........±(0,30+0,005|ф (от минус 200 до плюс 600 °С);

класс АА: ..........±(0,1+0,0017|ф (от минус 50 до плюс 250 °С);

класс 1/3 DIN B: ±(0,1+0,0017|ф (св. минус 50 до плюс 250 °С), ±(0,15+0,002|ф (от минус 200 до минус 50/св.плюс 250 до плюс 600 °С). Пределы допускаемых основной и дополнительной погрешностей ИП серии iTEMP TMT приведены в Описании типа для Госреестра СИ РФ.

Пределы допускаемой суммарной погрешности ТС и ИП серии TM ( А, °С)

вычисляются по формуле: А = (А ИП )2 + (Агс )2 ,

где: АИП - погрешность ИП, °С; Агс - отклонение от НСХ (в температурном эквиваленте) ТС, °С.

Пределы допускаемой основной погрешности

ТС серии TMR (в сборе с ИП), °С: .........................................................±(0,25 + 0,002-|ф

Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее: ................................100

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной (плюс 25 °С) в диапазоне от минус 40 до плюс 85 оС:

.....................± (0,0015 % (от диапазона измерений+200) + 0,005 % (от интервала измерений))

Диаметр измерительной вставки ТС серии ТМ, мм: ............................................3; 6

Диаметр защитной арматуры монтажной части ТС, мм:

-    для ТС серии ТМ: ..........................................................................6; 9; 12,7;

-    для ТС серии TMR: ...................................................................................6

Длина монтажной части ТС, мм:

-    для ТС серии ТМ: .....................................................................от 25 до 4000;

-    для ТС серии TMR:....................................................................от 20 до 600

Диапазоны температур окружающего воздуха при эксплуатации ТС серии ТМ (в

зависимости от модели и исполнения) приведены в таблице 1:

Таблица 1.

ТС без встроенного преобразователя и дисплея ()

Обозначение модели

Диапазон температур

Исполнение защитной головки

ТС

окружающего воздуха, °С ()

TM411

-50...+150

ТА30А, ТА30D,

-40.. .+120

ТА30Р

-50...+130

ТА30R

-40...+85

ТА30Б

TM401

-50...+150

ТА30А,

-50...+130

ТА30R

-40...+85

ТА30Б

Примечания:

() с дисплеем TID10: -20...+70 °С;

с преобразователем измерительным iTEMP TMT - см. данные в Описании типа на ИП.

Диапазон температур окружающей воздуха для ТС серии TMR, °С: от минус 40 до плюс 85 Средний срок службы ТС, лет, не менее:...........................................................10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки.

Комплектность

В комплект поставки входят:

-    термопреобразователь (серия и исполнение в соответствии с заказом) - 1 шт.

-    паспорт (на русском языке) - 1 экз.

-    руководство по эксплуатации (на русском языке) - 1 экз. (поставляется на партию ТС при поставке в один адрес).

-    методика поверки - 1 экз. (поставляется на партию ТС при поставке в один адрес)

По дополнительному заказу: защитная гильза, приварной адаптер, штекерный разъем.

Поверка

осуществляется по документу МП 55540-13 «Термопреобразователи сопротивления платиновые серий TM, TMR. Методика поверки», утвержденному ФГУП «ВНИИМС», 16.08.2013 г.

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;

-    калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью поддержания заданной температуры ±(0,005... 0,02) °С;

- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

-    мера электрического сопротивления многозначная Р3026-1, кл.0,002;

-    однозначная мера электрического сопротивления эталонная Р3030, 10 Ом, кл.0,002.

Сведения о методах измерений

приведены в паспорте и в руководстве по эксплуатации на ТС.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым серий TM, TMR

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Техническая документация фирмы Endress+Hauser Wetzer GmbH+Co.KG, Германия, Италия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
