| Номер в госреестре | 55549-13 |
| Наименование СИ | Теплосчетчики ультразвуковые |
| Обозначение типа СИ | ultra Lx h |
| Изготовитель | "Techem Energy Services GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 20.11.2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Теплосчетчики ультразвуковые ultra Lx h (далее теплосчетчики) предназначены для измерения и коммерческого учета количества теплоты и объема теплоносителя (воды) в закрытых системах теплоснабжения с температурой теплоносителя, не превышающей 90 °С, в жилых и коммунально-бытовых зданиях.
Принцип действия теплосчетчика основан на измерении расхода теплоносителя, прошедшего через закрытую систему отопления, разности температур в подающем и обратном трубопроводе и вычислении на их основе количества теплоты.
Теплосчетчик состоит из ультразвукового преобразователя расхода, комплекта из 2-х термопреобразователей сопротивления Pt 500 и вычислителя. Ультразвуковой преобразователь определяет расход, измеряя разность скоростей прохождения ультразвукового сигнала по направлению и против направления потока теплоносителя. Сигналы преобразователя расхода и термопреобразователей сопротивления поступают на вычислитель, который вычисляет количество теплоты.
Теплосчетчик имеет ЖКИ-дисплей, на котором отображается количество теплоты, накопленный объем, время работы, температура в подающем и обратном трубопроводе. Результаты измерения записываются в энергонезависимую память (ЕЕРRОМ). Доступ к памяти возможен через инфракрасный порт, расположенный на лицевой панели теплосчетчика с использованием оптической головки и ручного терминала (персонального компьютера). Для подключения к системам дистанционного сбора данных вычислитель комплектуется интерфейсным модулем соответствующего типа.
Составные части теплосчетчика могут быть смонтированы как единое целое или вычислитель находится отдельно и соединен с ультразвуковым преобразователем расхода и кабелем длиной 1500 мм. Преобразователи расхода предназначены для монтажа в прямом или обратном трубопроводе. Теплосчетчики имеют автономное питание и предназначены для непрерывной работы.

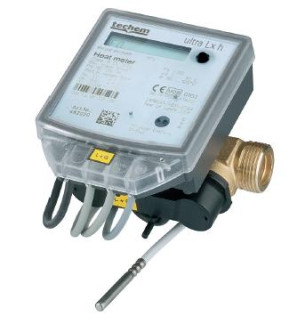

Общий вид, места и способы пломбирования теплосчетчиков приведены на рисунке 1.
Теплосчетчики классифицируются как автономные измерительные приборы с защищенным интерфейсом. Всей работой теплосчетчиков управляет программа, которая устанавливается (зашивается в ПЗУ) на этапе производства и не может быть изменена преднамеренно или случайно во время эксплуатации.
Идентификационные данные ПО представлены в табл. 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ultra Lx h | 2WR6 | 3.16 | — | — |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010 для встроенной части ПО и не требует специальных средств защиты метрологически значимой части ПО.
| Диаметр условного прохода, мм | 15 | 15 | 20 |
| Максимальный расход, qmax, м3/ч | 1,2 | 3,0 | 5,0 |
| Номинальный расход, qn, м3/ч | 0,6 | 1,5 | 2,5 |
| Минимальный расход, qmin, м ч | 0,006 | 0,015 | 0,025 |
| Порог чувствительности, м3/ч | 0,5qmin | ||
| Пределы допускаемой относительной погрешности при измерении количества теплоты, % 3<At<10 10<At<20 20<At<80 | ±6 ±5 ±4 | ||
| Пределы допускаемой относительной погрешности при измерении объема, % 0,04qnom < q < qmax qmin < q < 0,04qnom | ±2 ±4 | ||
| Рабочее давление теплоносителя, МПа, не более | 1,6 | ||
| Потеря давления при qmax, МПа, не более | 0,02 | ||
| Тип термопреобразователя сопротивления | Pt500 | ||
| Диапазон измерения температур теплоносителя, °С | от плюс 5 до плюс 90 | ||
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С | ±(0,6 + 0,004 t), где t - температура воды в трубопроводе | ||
| Диапазон измерения разности температур, °С | от 3 до 80 | ||
| Пределы допускаемой абсолютной погрешности при измерении разности температур, °С | ±(0,5 + 3Atmin/At), где At - разность температур в подающем и обратном трубопроводах; Atmin - минимальная измеряемая разность температур | |
| Пределы допускаемой относительной погрешности измерения времени, % | ±0,1 | |
| Напряжение батареи питания, В | 3±0,3 | |
| Габаритные размеры, мм, не более | 110x115x83 | 130x115x83 |
| Масса, кг, не более | 0,7 | 0,8 |
| Емкость счетного механизма, кВт/ч | 9999999 | |
| Срок службы батареи питания, лет, не менее | 6 | |
| У словия эксплуатации: | ||
| - температура окружающей среды, °С | от 5 до 55 | |
| - относительная влажность, % | от 30 до 80 | |
наносится на переднюю панель теплосчетчика методом наклейки и на титульном листе Паспорта типографским способом.
В комплект поставки входят:
1. Теплосчетчик ultra Lx h
1 шт. 1 шт. 1 шт. 1 шт.
2. Паспорт
3. Методика поверки
4. Упаковка
осуществляется по документу 435-094-2013 МП «Теплосчетчики ультразвуковые ultra Lx h. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 25.07.2013 г. Перечень эталонов, применяемых при поверке:
- установка поверочная с диапазоном расходов от 0,006 до 5 м3/ч, ПГ ±0,5 %;
- 2 термостата жидкостные от 4 до 90 °С, ПГ поддержания ±0,1 °С;
- термометр от 5 до 100 °С, ПГ ±0,1 °С;
- манометр до 16 кгс/см2, КТ 1,0;
- секундомер от 0,1 до 30 с, КТ 2.
Методика измерений приведена в Паспорте на теплосчетчик.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ультразвуковым ultra Lx h
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей».
2. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
3. ГОСТ Р EN 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
4. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
5. Техническая документация фирмы «Techem Energy Services GmbH», Германия.
- осуществление торговли и товарообменных операций.
