Анализаторы размеров частиц лазерные дифракционные HELOS, MYTOS, MYTIS, 55553-13

Назначение

Анализаторы размеров частиц лазерные дифракционные HELOS, MYTOS, MYTIS (далее - анализаторы) предназначены для измерения размеров частиц и гранулометрического анализа распределений частиц порошков, суспензий, эмульсий, аэрозолей и спреев.

Описание

Принцип действия анализаторов основан на измерении параметров углового рассеивания дифракционной картины направленного лазерного излучения, при его взаимодействии с частицами измеряемого образца.

Конструктивно анализаторы состоят из трех основных блоков: блока с источником лазерного излучения; оптического блока с системой фокусирующих линз и единого многоканального детектора, регистрирующего дифракционную картину; блока диспергирования образца, предназначенного для разделения крупных частиц и агломератов, а также для организации равномерной подачи диспергированного материала образца в перпендикулярно направленный лазерный луч. Конструкция анализаторов модульная. Конструкция прибора предполагает смену прилагаемых к прибору модулей диспергирования в зависимости от природы исследуемого образца, среды диспергирования (различные виды жидкостей, воздух), а также свойств исследуемого материала (магнитные частицы, агломераты, многокомпонентные эмульсии и т.д.).

Существуют следующие семейства модулей диспергирования (и их разновидности в виде конкретных моделей модулей диспергирования): RODOS и GRADIS предназначены для диспергирования сухих порошков в их исходном сухом состоянии; QUIXEL, SUCELL, CUVETTE и LIXELL - для диспергирования суспензий и эмульсий; SPRAYER - для диспергирования спреев; INHALER — для диспергирования аэрозолей; OASIS - универсальный комбинированный модуль диспергирования порошков, суспензий и эмульсий.

Модели анализаторов HELOS, MYTOS и MYTIS отличаются компоновкой, геометрическими размерами, возможностью автоматизации прибора при сохранении общей концепции прибора, его структуры, а также метода анализа и степени точности результатов измерений. Модель анализатора MYTOS представляет собой неразборный комбинированный вариант универсального анализатора HELOS соединенный в едином корпусе с модулем диспергирования сухих порошков под давлением сжатого воздуха RODOS. Модель MYTIS представляет собой дифракционный лазерный анализатор, в котором в едином неразборном корпусе скомбинированы анализатор HELOS с блоком диспергирования сухих порошков под действием гравитационных сил GRADIS. При этом универсальный анализатор HELOS предназначен для лабораторного использования, а комбинированные анализаторы MYTOS и MYTIS могут использоваться в запыленных производственных помещениях.

Типичные результаты измерений представляются в виде таблиц с указанием допустимых границ размеров частиц, ниже которых находится 10 % (x10), 50 % (x50), и 90 % (x90) частиц. По заказу могут быть установлены промежуточные значения 16 % (x16), 84 % (x84) или любые другие значения. Также с помощью программного обеспечения возможно графическое представление результатов в виде распределения по размерам частиц.

Всего листов 5

Управление работой анализатора и построение стандартных операций работы осуществляется под управлением собственного программного обеспечения WINDOX, разработанного производителем анализаторов, которое позволяет управлять режимами работы, отображать результаты текущих измерений, результаты статистической обработки данных, диаграммы и графические изображения процесса измерения.

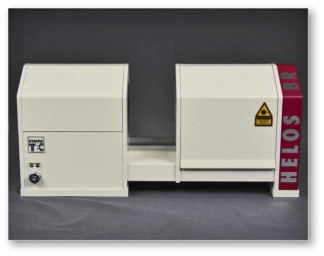

Фотография внешнего вида анализатора HELOS без модуля диспергирования представлена на рисунке 1.

Программное обеспечение

Все анализаторы оснащены программным обеспечением WINDOX, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на управляющий компьютер и/или на принтер. Лицензия на программное обеспечение хранится на USB-ключе.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Знак утверждения типа

наносится на лицевую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 77-241-2013 «ГСИ. Анализаторы размеров частиц лазерные дифракционные HELOS, MYTOS, MYTIS. Методика поверки», утвержденному ФГУП «УНИИМ» в сентябре 2013 г.

Эталонные средства измерений, используемые при поверке:

- стандартные образцы гранулометрического состава порошкообразных материалов: ГСО 9360-2009 (аттестованные значения размеров частиц x10 = 1,0 мкм, отн. погрешность ±7 %; x50 = 5,8 мкм, отн. погрешность ±5 %; x90 = 12,0 мкм, отн. погрешность

±7 %); ГСО 9363-2009 (x10 = 12,9 мкм, отн. погрешность ±7 %; х5о = 21,2 мкм, отн. погрешность ±5 %; x90 = 33,2 мкм, отн. погрешность ±7 %), ГСО 9371-2009 (x10 = 112 мкм, отн. погрешность ±7 %; x50 = 179 мкм, отн. погрешность ±5 %; x90 = 271 мкм, отн. погрешность ±7 %), ГСО 9370-2009 (x10 = 185 мкм, отн. погрешность ±7 %; x50 = 262 мкм, отн. погрешность ±5 %; x90 = 410 мкм, отн. погрешность ±7 %), ГСО 9371-2009 (средний размер частиц 710-800 мкм, отн. погрешность ±5 %).

Сведения о методах измерений

Методика измерений приведена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам размера частиц лазерным дифракционным HELOS, MYTOS, MYTIS

Техническая документация изготовителя «SYMPATEC GmbH», Германия.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
