Установка вибрационная поверочная Назначение средства измерений
Установка вибрационная поверочная предназначена для измерений параметров вибрации. Описание средства измерений
Установка вибрационная поверочная состоит из:
- вибростенда электродинамического 4808 (фирма "Bruel &Kjaer", Дания) с усилителем мощности 2706 (фирма "Bruel &Kjaer", Дания) и генератором AFG 72005 (фирма "Good Will Instrument Co., Ltd.", Тайвань);
- преобразователя виброизмерительного эталонного 8305 (фирма "Bruel &Kjaer", Дания) и преобразователя виброизмерительного 4371 (фирма "Bruel &Kjaer", Дания) с усилителем согласующим 2635 (фирма "Bruel &Kjaer", Дания);
- мультиметра 34410А (фирма "Agilent Technologies, Inc. ", США) и вольтметра цифрового 2427 (фирма "Bruel &Kjaer", Дания).
Вибростенд электродинамический преобразовывает электрическую энергию сигнала в энергию однонаправленных механических колебаний вибростола, на котором закреплены поверяемый и эталонный виброизмерительные преобразователи.
Конструктивно вибростенд электродинамический состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора. Взаимодействие подвижной катушки, по которой проходит переменный ток, с магнитным полем приводит к появлению пондемоторных сил, вызывающих перемещение подвижной катушки и вибростола по закону изменения переменного тока.
Параметры вибрации определяются с помощью преобразователей виброизмерительных 8305 и 4371, усилителя согласующего 2635, мультиметра 34410А и вольтметра цифрового 2427 (далее эталонный виброметр).

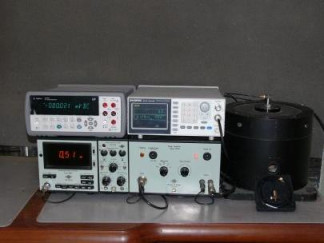

Внешний вид Установки вибрационной поверочной (далее виброустановка) приведен на
рис.1.
Схема пломбировки от несанкционированного доступа, обозначения мест для нанесения оттисков клейм и нанесения наклеек приведены на рис 2.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизводимых частот, Гц | От 5 до 5000 |
| Диапазон воспроизводимых амплитуд виброускорения, м/с | От 0,5 до 1000 |
| Диапазон воспроизводимых амплитуд виброскорости, мм/с | От 0,01 до 500 |
| Диапазон воспроизводимых амплитуд виброперемещения, мкм | От 1 до 3000 |
| Коэффициент гармоник воспроизводимых виброускорений, %, не более | 10 |
| Относительный коэффициент поперечного движения вибростола, %, не более | 20 |
| Пределы допускаемой основной относительной погрешности измерений виброускорения, % | ±10 |
| Пределы допускаемой основной относительной погрешности измерений виброскорости, % | ±10 |
| Пределы допускаемой основной относительной погрешности измерений виброперемещения, % | ±10 |
| Уровень собственных шумов, выраженный в единицах виброускорения, м/с2, не более | 0,15 |
| Магнитная индукция на расстоянии 10 мм от поверхности вибростола, мТл, не более | 12 |
| Напряжение питания промышленной сети, В | (220 ± 4,4) |
| Частота переменного тока сети питания, Гц | (50 ± 0,5) |
| Потребляемая мощность, В-А, не более | 300 |
| Масса, кг, не более вибростенда усилителя мощности генератора вольтметра цифрового мультиметра усилителя согласующего преобразователя виброизмерительного эталонного преобразователя виброизмерительного | 35 6 2,5 2,3 3,8 1,45 0,04 0,011 |
| Габаритные размеры, мм, не более вибростенда усилителя мощности генератора вольтметра цифрового мультиметра усилителя согласующего преобразователя виброизмерительного эталонного преобразователя виброизмерительного | 215; 200 240; 210; 133 266; 293; 107 200; 139,5; 132,6 261,2; 103,8; 303,2 200; 132,6; 69,5 Диаметр 16; 30 Диаметр 13,5; 19,6 |
| Время подготовки к работе, ч | 0,5 |
| Время непрерывной работы, ч, не менее | 8 |
| Наименование характеристики | Значение характеристики |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 10 |
Условия эксплуатации:
- температура окружающего воздуха.................от 18 до 25 °С
- относительная влажность воздуха......................(65 ± 20) %
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность виброустановки приведена в таблице 2.
Таблица 2
| Наименование | Тип | Ко личе ство |
| Вибростенд электродинамический, зав. № 660554 | 4808 (фирма "Bruel &Kjaer", Дания) | 1 |
| Преобразователь виброизмерительный эталонный, зав. № 1000544 | 8305 (фирма "Bruel &Kjaer", Дания) | 1 |
| Преобразователь виброизмерительный, зав. № 903456 | 4371 (фирма "Bruel &Kjaer", Дания) | 1 |
| Вольтметр цифровой, зав. № 970645 | 2427 (фирма "Bruel &Kjaer", Дания) | 1 |
| Мультиметр, зав. № MY53001498 | 34410A (фирма "Agilent Technologies", США) | 1 |
| Усилитель согласующий, зав. № 1006740 | 2635 (фирма "Bruel &Kjaer", Дания) | 1 |
| Усилитель мощности, зав. № 1163121 | 2706 (фирма "Bruel &Kjaer", Дания) | 1 |
| Генератор, зав. № RM 200155 | AFG 72005 (фирма "Good Will Instrument Co., Ltd.", Тайвань) | 1 |
| Комплект соединительных кабелей | 1 | |
| Установка вибрационная поверочная, зав. № 660554. Руководство по эксплуатации | 4808 РЭ | 1 |
| Установка вибрационная поверочная, зав. № 660554. Паспорт. | 4808 ПС | 1 |
осуществляется по документу МИ 1929 - 2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки: эталон 1 разряда по МИ 2070-90 Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации «Установка вибрационная поверочная. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установке вибрационной поверочной
1. ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
2. МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот (3 10-1 - 2 104) Гц».
3. Техническая документация изготовителя.
