| Номер в госреестре | 55557-13 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПРА-2,5 |
| Изготовитель | ООО "АСКУР", г.Казань |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Номер в госреестре | 55557-13 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПРА-2,5 |
| Изготовитель | ООО "АСКУР", г.Казань |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установки поверочные УПРА-2,5 (в дальнейшем - установки), предназначены для воспроизведения и передачи единицы величины объемного расхода (м3/ч) с целью поверки и калибровки газовых ротаметров, аспираторов, ротаметрических трубок и счетчиков газа бытовых (в дальнейшем - ротаметры и счетчики).
Принцип действия установки основан на использовании эталонного критического сопла работающего на нагнетание. Установка реализует методику поверки ротаметров по ГОСТ 8.122-99 и счетчиков газа по ГОСТ 8.324-2002.

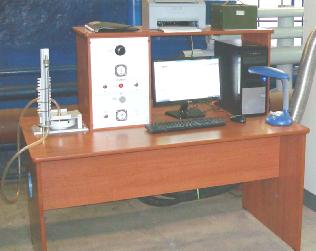

Конструктивно установка выполнена в виде моноблока (стола) рамной конструкции, с 2-х уровневой компоновкой объемных зон для размещения входящих в ее состав устройств. Стол должен быть закрыт столешницей и вертикальными съемными стенками. Во внутренних объемных зонах располагаются:
коллекторы;
микросопла критические (МСК);
электромагнитные клапаны и устройства управления ими, при необходимости ручные вентили;
средства коммутации, трубопроводы, арматура;
силовая панель с платами электропитания и электроники;
электрические и пневматические линии;
приборы контроля и их блоки питания.
На столешнице располагаются:
- блок управления, внутри которого размещены электронные платы согласования и управления электромагнитными клапанами, индикаторы подключения установки к сети, приборы контроля давления;
- монитор, системный блок компьютера, клавиатура, блок бесперебойного питания;
- поверяемый ротаметр или счетчик;
Установка работает следующим образом: воздух из помещения, где размещен компрессор под давлением 7 - 8 кгс/см2 подается через редуктор, коллектор, и клапаны на
Программное обеспечение (ПО) УПРА2_5 обеспечивает реализацию алгоритма проведения поверки, выполняет вычислительные операции в соответствии с ГОСТ 8.586.5-2005, документирует результаты поверки с возможностью вывода на печать, ведет базу данных.
Идентификационные данные ПО
| Наименование программного обеспечения | Идентификац ионное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение установки поверочные УПРА-2,5 | СПО УПРА2_5 | 1.02 | 892CB5AFC3C9DD9 4E7C9C2962655BC7 C | MD5 |
Влияние программного обеспечения на метрологические характеристики установки поверочной УПРА-2,5 составляет 5=0,00097 %.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Технические характеристики | |
| Диапазон воспроизводимого расхода, м3/ч | от 0,007 до 3 |
| Количество одновременно поверяемых ротаметров или счетчиков, шт | 1 |
| Пределы допускаемой относительной погрешности установок, %, не более | ± 0,33 |
| Установки должны эксплуатироваться в закрытом отапливаемом помещении в нормальных условиях при следующих параметрах окружающей среды (воздуха): температура в пределах, °С атмосферное давление в пределах, кПа относительная влажность в пределах, % изменение (дрейф) температуры воздуха в поверочном помещении и рабочей среды °С/ч, не более | от плюс 15 до плюс 25 от 84 до 106,7 от 30 до 80 1 |
| Электропитание - сеть переменного тока, частота, Гц напряжение, В | 50±1 220 ±10 %; |
| Потребляемая электрическая мощность, кВт, не более | 3,0 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 2500 х 1000 х1400 |
| Масса, кг, не более | 300 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 10 000 |
Знака утверждения типа
наносят на табличку методом шелкографии или другим типографским способом, которую размещают на задней панели блока управления установки и на эксплуатационные документы.
| №№ | Наименование | Кол. |
| 1 | Установка | 1 шт. |
| 2 | Компрессор с манометром и приспособлением для подключения к установке | 1 шт. |
| 3 | Переходники для соединения ротаметров и счетчиков разных типоразмеров с соединителями | 1 комплект |
| 5 | Кабель питания | 1 шт. |
| 6 | Кабель заземления | 1шт. |
| 7 | Комплект ПЭВМ с периферийными устройствами, включая принтер | 1 компл. |
| 8 | Комплект программного обеспечения, установленный на ПЭВМ, а также дистрибутив на CD | 1 CD |
| 9 | Комплект эксплуатационной документации установки, в состав которой входит методика поверки | 1 шт. |
осуществляется по документу А.020000.000 МП «Рекомендации. ГСИ. Установки поверочные УПРА-2,5.. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Татарстан» 26.07.2013 г., входящему в состав РЭ.
Перечень средств измерений, применяемых при поверке:
- Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-06 (ФГУП ВНИИР), с расширенной неопределенностью 0,092 % и диапазоном измерений от 0,003^10000 м3/ч.
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации. А.020000.000 РЭ.
Нормативные и технические документы, устанавливающие требования к установкам поверочным УПРА-2,5:
1. ГОСТ 8.122-99 ГСИ. Ротаметры. Методика поверки.
2. ГОСТ 8.324-2002 ГСИ. Счетчики газа. Методика поверки.
