| Номер в госреестре | 55558-13 |
| Наименование СИ | Счетчики газа двухкамерные |
| Обозначение типа СИ | СГМН-ЭТ |
| Изготовитель | ОАО "Новогрудский завод газовой аппаратуры", Беларусь, г.Новогрудок |
| Год регистрации | 2013 |
| Срок свидетельства | 20.11.2018 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Счетчики газа двухкамерные СГМН-ЭТ (далее-счетчики газа) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, применяемых в бытовых и производственных целях.
Счетчики газа состоят из измерительного механизма, корпуса, крышки, электронного отсчетного устройства со встроенным температурным компенсатором.
Измерительный механизм состоит из двух измерительных камер с мембранами, распределительного канала и распределительного механизма.
Распределительный механизм служит для управления при помощи золотников притоком газа к измерительным камерам и преобразования поступательного движения мембран в непрерывное вращательное движение коленчатого валика. На коленчатом валике установлен постоянный магнит, который один раз за оборот коленчатого валика проходит возле чувствительного элемента электронного отсчетного устройства, вызывая его срабатывание. Сигналы с чувствительного элемента считываются электронным отсчетным устройством.
Электронное отсчетное устройство выполнено в виде электронного блока с цифровым табло, элементом питания напряжением 3В, датчиком температуры и температурным корректором.
Температурный корректор производит корректировку показаний отсчетного устройства в зависимости от температуры газа, проходящего через счетчик. Температура газа измеряется полупроводниковым датчиком температуры, установленном во втулке на крышке счетчика, непосредственно контактирующей с потоком газа.
Направление потока газа обозначено стрелкой, без возможности ее удаления, на крышке счетчика.
Счетчики выпускают следующих исполнений: СГМН-ЭТ-в6, СГМН-ЭТ1-С6, СГМН-ЭТ1-С4, отличающихся габаритными размерами корпуса, расстоянием между осями патрубков для присоединения к газопроводу и типоразмером. Счетчики исполнений СГМН-ЭТ-С6 и СГМН-ЭТ1-С6 выпускают с левой и правой подачей газа, счетчики исполнения СГМН-ЭТ1-G4 выпускают с левой подачей газа.
При изготовлении счетчиков применяются синтетические мембраны SYREX NV - G6 производства фирмы TOYO TIRE & RUBBER CO.,LTD. (Япония) или мембраны Z-FLEX G-6 фирмы «ZGS-membrany.a.s.Zlrn» (Чехия).

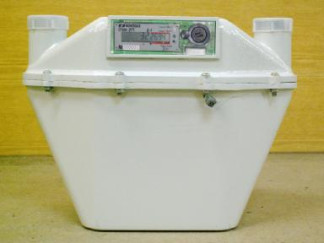

Внешний вид счетчика приведен на рисунке 1.
Схема пломбировки счетчика газа от несанкционированного доступа с указанием мест нанесения оттиска поверительного клейма приведена на рисунке 2.
Оттиск поверительного клейма наносится на навесную пломбу, расположенную на леске, проходящей через отверстие в винте, соединяющем корпус и крышку счетчика.
Место пломбирования и нанесения оттиска знака поверки
| Характеристики счетчика в зависимости от типоразмера | Типоразмер счетчика | |
| G6 | G4 | |
| Номинальный расход, Qном, м3/ч | 6,0 | 4,0 |
| Максимальный расход, Q^^, м3/ч, не более | 10,0 | 6,0 |
| Минимальный расход, Q^, м3/ч, не менее | 0,06 | 0,04 |
| Порог чувствительности, м3/ч | 0,012 | 0,008 |
| Допускаемая потеря давления при максимальном расходе, Па, не более | 250 | 200 |
| Допускаемая потеря давления при номинальном расходе, Па, не более | 125 | 80 |
Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта, %
при расходе от Q,^ до ОДРном ± 3
при расходе свыше 0,^ном до Qмакс ± 1,5 Пределы допускаемой основной относительной погрешности счетчика в эксплуатации, %
при расходе от Qмин до 0,^ном ± 5
при расходе свыше 0,^ном до Qмакс ± 3
Емкость отсчетного устройства, м3 99999
Цена единицы младшего разряда отсчетного устройства, м3 0,0001 Масса, кг, не более:
СГМН-ЭТ 3,3
СГМН-ЭТ1 3,5 Габаритные размеры, мм, не более:
СГМН-ЭТ 320х180х240
СГМН-ЭТ1 270 х180х250 Присоединительные размеры:
Номинальное расстояние между осями патрубков, мм:
СГМН-ЭТ 250
СГМН-ЭТ1 200
Резьбовой патрубок с трубной резьбой по ГОСТ 6357-81 G1 !4-В
Диапазон температур окружающей среды, °С от минус 30 до плюс 50
Диапазон температур измеряемого газа, °С от минус 30 до плюс 50
Избыточное рабочее давление, кПа, не более 3,0
Средняя наработка на отказ, час, не менее 2500 Пределы допускаемой дополнительной относительной погрешности счетчика при изменении
температуры на 1 °С от основной погрешности, % ± 0,1
Знак утверждения типа наносится на шильдик отсчетного устройства методом тампопечати и на паспорт счетчика типографским способом.
1. Счетчик газа двухкамерный СГМН-ЭТ 1 шт.
2. Переходник 2 шт.
3. Гайка накидная 2 шт.
4. Прокладка 2 шт.
5. Заглушка 2 шт.
6. Пачка 1 шт.
7. Этикетка (на детали: переходник, гайка накидная, прокладка) 1 шт.
8. Паспорт 1 шт.
осуществляется по документу ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».
Основное поверочное оборудование
| Наименование средства измерения | Используемые технические характеристики средств измерений | Класс точности, погрешность измерения |
| 1 Поверочный комплекс счетчика газа | Измерение расхода воздуха от 0,002 ^ом до | от Qмин до 0,1^ом - ±1 %, св. 0,1^ом до Qмакс - ±0,5 % |
| 2 Стенд для проверки прочности и герметичности | Создание избыточного давления от 0 до 0,1 МПа (давление внутри испытуемого счетчика не менее, чем в 1,5 раза превышающее наибольшее избыточное давление) | |
| 3 Манометры типа МО | Измерение избыточного давления до 0,1 МПа | Класс точности 0,15; 0,25 |
| 4 Барометр | Измерение барометрического давления до 106,4 кПа | Не более 133,32 Па |
| 5 Термометры лабораторные | Измерение температуры от 0 до 600С | Цена деления 0,1 0С |
| 6 Микроманометры жидкостные | Измерение потери давления от 0 до 300 Па | Класс точности 1,0 |
| 7 Психрометр | Измерение относительной влажности от 10 до 100 % | Цена деления 0,5 % |
| 8 Мановакууметры жидкостные | Измерение потери давления до 2400 Па | Диапазон измерения от 0 до 2400 Па. Класс точности - 1,0 |
| 9 Секундомер-таймер | Измерение времени, числа импульсов | Предел допускаемого значения погрешности измерения интервалов времени при (20 ± 5)0С ± (15 х 10 -6 х Т + С), где Т - значение интервала в секундах, С - 0,01 при цене деления 0,01 с |
изложены в технических условиях.
Нормативные документы, устанавливающие требования к счетчикам газа двухкамерным СГМН-ЭТ:
- ТУ BY 500235715.087-2010 «Счетчики газа двухкамерные с электронным температурным компенсатором СГМН-ЭТ»;
- ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 94 |
| Поверителей | 25 |
| Актуальность данных | 18.11.2024 |
