Установки радиометрические РКС-11И, 55582-13

Назначение

Установки радиометрические РКС-11И (далее - РКС-11И) предназначены для измерения в автоматическом режиме объемной активности (далее - ОА) альфа- и бета-

131

радиоактивных аэрозолей, инертных радиоактивных газов, паров I в газоаэрозольных выбросах.

Описание

Принцип действия и метод измерения РКС-11И основаны на непрерывном отборе проб в блоки детектирования с помощью прокачивающего устройства, измерении ионизирующего излучения проб, отбираемых в течение периода измерения ионизационным или сцинтилляционными методами, обработке и выводе результатов измерения на устройства представления информации и выходы установки управления и индикации. Регистрация ОА пробы производится в процессе ее отбора.

РКС-11И конструктивно выполнены из набора отдельных блоков и устройств и имеют два исполнения еМ1.289.001 и еМ1.289.001-01. Размещение блоков и устройств из состава РКС-11И возможно как на общей несущей конструкции (исполнение еМ1.289.001), так и по отдельности (исполнение еМ1.289.001-01).

В состав РКС-11И входят: УДГБ-01И1, УДАС-03И, УДАС-01И, УИ-01И, БХ-12И, каплеотбойник еМ2.968.001, УП-10И, АРГ-микро, НС 12В, АИР-10Н, ТПУ-0304А/М1.

Назначение устройств детектирования, измеряемая физическая величина, условное обозначение измерительных каналов приведены в таблице 1

Таблица 1

УДГБ-01И1 состоит из устройства накопления и обработки информации УНО-04И (еМ2.808.004), блока детектирования БДГБ-02И (еМ2.328.014), блока детектирования БДГБ-03И (еМ2.328.043), фильтр радиоактивных аэрозолей ФАО-01И (еМ2.966.002).

Устройство обработки и накопления информации УНО-04И выполнено в виде металлического блока с креплением для настенного монтажа. На передней крышке УНО-04И расположены органы управления и индикации. На нижней стенке корпуса расположены разъемы для присоединения устройств детектирования, устройства сигнализации, линии связи по интерфейсу RS-485, разъем и тумблер цепи сетевого питания.

Блок детектирования БДГБ-02И состоит из детектора на основе токовой ионизационной камеры объемом 10 л и блока преобразования БПН-16П. На торцах ионизационной камеры и блока преобразования установлены взаимно сопрягающиеся ответные части узла центрального электрода, обеспечивающие электрический контакт центрального электрода и охранного кольца при завинчивании накидной гайки, развальцованной на торцевом выступе ионизационной камеры. Камера выполнена из нержавеющей стали с полированной внутренней поверхностью для уменьшения сорбции радиоактивных нуклидов. Камера помещена в защитный металлический кожух, отделенный от камеры полиэтиленовым чехлом.

БДГБ-03И состоит из основания с укрепленными на нем проточной камерой объёмом 7,0 л и блока детектирования бета- излучения БДМС-01И, установленного в свинцовом экране толщиной около 2,5 см. Блок детектирования БДГБ-03И, для уменьшения влияния внешнего рассеянного фона гамма-излучения помещен в бак ЖШ5.887.144, внутреннее пространство которого заполнено свинцовой дробью. На основании камеры расположены два штуцера для соединения рабочего объема с воздухозаборными коммуникациями.

Фильтр ФАО-01И состоит из двух воронок, изготовленных из нержавеющей стали, между которыми устанавливается фильтр ЖШ5.866.093 содержащий 24 слоя фильтрующего материала. Фильтрующий материал размещен между решетками, собран в обойму и зафиксированный фасонной прокладкой, которая служит уплотнительным элементом при стягивании вороной болтами.

УДАС-03И состоит из устройства накопления и обработки информации УНО-04И (еМ2.808.004), блока детектирования БДАС-03И (еМ2.807.008).

БДАС-03И состоит из лентопротяжного механизма (ЛПМ) ЖШ4.036.044 и двух блоков детектирования БДМС-01И еМ2.807.008. Места отбора и отстоя пробы, а также блоки детектирования, расположены в 4п-свинцовой защите толщиной 4 см.

УДАС-01И состоит из устройства накопления и обработки информации УНО-04И (еМ2.808.004), блока детектирования БДАС-01И (еМ2.807.009), фильтра еМ2.966.001.

БДАС-01И состоит из механизма перемещения каретки (ПМ) еМ4.033.006 и блока детектирования БДМГ-07И еМ2.809.026. Места отбора пробы, а также блок детектирования, расположен в 4п-свинцовой защите толщиной 4 см.

Фильтр еМ2.966.001 представляет собой герметичный пластиковый держатель для фильтрующего материала АФА РСП -20.

Устройство управления и индикации УИ-01И предназначено отображения информации по каждому измерительному каналу всех устройств детектирования, просмотра архивов измерений, просмотра текущих значений датчиков температуры, давления и расходомеров, управления режимами работы РКС-11И.

УИ-01И конструктивно выполнено в виде отдельного устройства. На передней панели УИ-01 И размещены индикатор электропитания, индикатор неисправности и индикатор превышения аварийной и предварительной уставок, а также экран с панелью его управления и настроек. Экран имеет сенсорную поверхность и служит не только для отображения, но и для ввода информации.

Блок электротехнический БХ-12И предназначен для питания, входящих в РКС-11И устройств, напряжением 220 В 50 Гц. БХ-12И конструктивно выполнен в виде отдельного блока, на боковой поверхности которого расположен тумблер и индикатор СЕТЬ, на нижней части расположен разъем и кабельные вводы для подключения питания.

Каплеотбойник еМ2.968.001 представляет собой бачок из нержавеющей стали, закрытый крышкой. Входной и выходной штуцеры каплеотбойника расположены

диаметрально противоположно верхней части цилиндрической стенки. Снизу бачка имеется резьбовой штуцер для слива конденсата, закрытый гайкой. Бачок имеет уровнемер в виде вертикальной полупрозрачной трубки из пластифицированного поливинилхлорида.

Устройство прокачивающее УП-10И предназначено для обеспечения непрерывного отбора пробы в блоки детектирования, входящие в состав РКС-11И. УП-10И конструктивно выполнено в виде отдельного блока, на основании которого расположены два штуцера для соединения УП-10И с воздухозаборными коммуникациями.

Расходомер АРГ-микро предназначен для измерения скорости прокачивания контролируемой пробы воздуха через пробоотборную линию и передачи информации на внешние устройства по последовательному каналу связи. Расходомер АРГ-микро конструктивно выполнен в виде отрезка пробоотборной линии с прикрепленным к нему электронным блоком. На передней крышке электронного блока расположен индикатор расхода, на верхней крышке разъем для подключения выходного кабеля.

Кран шаровый с электроприводом НС 12В предназначен для открытия/ закрытия потока воздуха пробоотборной линии.

Датчик давления АИР-10Н предназначен для контроля давления. Датчик давления конструктивно выполнен в виде отдельного блока, устанавливаемого в пробоотборный тракт.

Термопреобразователь универсальный ТПУ-0304А/М1 предназначен для контроля температуры. Термопреобразователь конструктивно выполнен в виде отдельного блока, устанавливаемого в пробоотборный тракт.

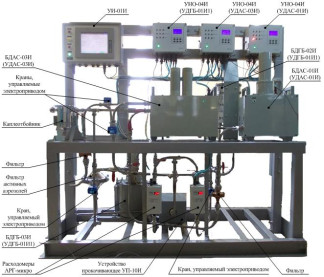

Общий вид РКС-11И и входящих в ее состав блоков, устройств и расположение мест для нанесения оттисков клейм поверителя показан на рисунках 1-7.

УНСММИ    УН004И    УН004И

УИ-01И    (УДГБ-01И1) (УДЛС-ОЗИ) (УДЛС-01Н)

БДАС-ОЗИ

(УДЛС-ОЗИ)

Краны,

управляемые

электроприводом

1 - Пломба с оттиском клейма поверителя Рисунок 2 - Внешний вид БДГБ-02И

1 - Пломба с оттиском клейма поверителя Рисунок 3 - Внешний вид БДГБ-03И

1 - Пломба с оттиском клейма поверителя Рисунок 4 - Внешний вид блока УНО-04И

1 - Пломбы с оттиском клейма поверителя Рисунок 5 - Общий вид блока БДАС-03И

1 - Пломбы с оттиском клейма поверителя Рисунок 6 - Общий вид блока БДАС-01И

1 - Пломбы с оттиском клейма поверителя Рисунок 7 - Общий вид УИ-01И

Программное обеспечение

Технологическая программа TestUN004 не является встроенным программным обеспечением, и выполняет следующие функции:

-    проверка правильности передачи данных от УНО-04И на устройства верхнего уровня (ВУ) таких как: текущих и архивных результатов измерения, информации о состоянии РКС-11И, информации о нерадиационных параметрах;

-    проверка возможности дистанционного контроля и управления режимами работы РКС-11И;

-    проверка настроек метрологических параметров (границы энергетических зон, пороги сигнализации, коэффициенты линейности и чувствительности) и не метрологических параметров (установка календарного времени и даты, времени измерения, регламента автоматического контроля).

Таблица 2 - Идентификационные данные программного обеспечения

Программное обеспечение не оказывает влияния на метрологические характеристики РКС-11И. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.

Технические характеристики

Диапазон измерения ОА, Бк/м3:

10-1 до 1,0107 10-2 до 1,0106 10-1 до 5,0107 10-2 до 1,0106 10-2 до 1,0106

-    1Аа................................................................................... от 1,0

-    2Aa................................................................................... от 1,0

-    1AP................................................................................... от 9,0

-    2AP................................................................................... от 5,0

-    1Ig..................................................................................... от 3,0

-    1GP

133

от 5,0103 до 5,0108 от 3,0103 до 3,0108 от 5,0103 до 8,0108

Xe.

Kr..

Ar..

- 2GP

133Xe............................................................................. от 2,0106 до 2,51012

от 1,0106 до 1,01012

85

Kr

(Бкс)

(Бкс)

(Бкс)

(Бкс)

(Бкс)-

-2

10-3 м3/(Бкс) 10-3 м3/(Бкс) 10-3 м3/(Бкс)

9,4

6,6

5,0

Пределы допускаемой относительной погрешности при измерении

ОА с доверительной вероятностью 0,95, %........................................± 30

Чувствительность при измерении объемной активности:

-    1Aa...................................................................................2,510

-    2Aa...................................................................................4,010

-    1AP...................................................................................1,510

-    2AP...................................................................................3,510

-    1Ig..................................................................................... 6,0^10

-    1GP

133

JXe.

Kr..

Ar.

- 2GP

133

-8 м3/(Бкс)

Xe.............................................................................5,210

JKr..............................................................................2,510

Чувствительность еи при регистрации внешнего излучения твердого образцового источника в угол 2пср:

-    1Aa (1П9).........................................................................0,23 ± 0,035

-    2Aa (1П9).........................................................................0,38 ± 0,057

-    1AP (1С0).........................................................................0,16 ± 0,024

-    2AP (1С0).........................................................................0,25 ± 0,038

-    2GP (1С0).........................................................................0,30 ± 0,045

-    1Aa (1T4).........................................................................0,10 ± 0,025

-    2Aa (1T4).........................................................................0,15 ± 0,0375

-    2GP (1T4).........................................................................0,15 ± 0,03

-    1Aa (1К0).........................................................................0,03 ± 0,0075

-    2Aa (1К0)......................................................................... 0,045 ± 0,0113

-    2GP (1К0).........................................................................0,04 ± 0,008

Чувствительность еи при регистрации активности источника ОСГИ, 1/(Бк с):

85

-7 м3/(Бкс)

-    1Icsg (137Cs)......................................................................(5,4 ± 0,81) aa

Чувствительность еи при регистрации МЭД гамма-излучения, кг (А с)-1, (ч (Зв с)-1):

-    1GP (60Co)...........................................(3,1 ± 0,465) 10 13 ((2,22 ± 0,333) 108)

Пределы допускаемой относительной погрешности при измерении излучения

твердых образцовых источников с доверительной вероятностью 0,95.......... ± 15 %

-2

Диапазон энергий регистрируемого излучения, МэВ:

- при измерении альфа:

- основная область регистрации:

- компенсационная область регистрации:

- при регистрации бета - излучения:

-    при регистрации гамма-излучения:

- 1Ig (131I)............................................. от 0,285 до 0,435

Нелинейность градуировочной характеристики, % , не более.....................15

Время установления рабочего режима, мин, не более .................................15

Нестабильность показаний за время непрерывной работы 24 часа, %, не более 5

Электрическая прочность изоляции.................выдерживает напряжение 1500 В

Сопротивление изоляции, МОм, не менее.....................................................20,0

Сопротивление защитного заземления, Ом, не более...................................0,1

Рабочий диапазон температур, °С.........................................................- 10... + 50

Защищенность от проникновения твердых предметов и воды по ГОСТ 14254-96 (МЭК 529):

-    Блок детектирования БДАС-03И.............................................................IP67

-    Блок детектирования БДАС-01И.............................................................IP67

-    Блок детектирования БДГБ-02И..............................................................IP Х7

-    Блок детектирования БДГБ-03И..............................................................IP57

-    Устройство управления и индикации УИ-01И.......................................IP65

-    Устройство УНО-04И..............................................................................IP65

-    Устройство прокачивающее УП-10И......................................................IP65

-    Блок электротехнический БХ-12И..........................................................IP65

-    Расходомер АРГ-микро............................................................................IP55

-    Кран HC12B..............................................................................................IP67

Питание от сети переменного тока:

напряжение, В.............................................................................................187 ... 244

частотой, Гц...................................................................................................50 ± 3

Потребляемая мощность, В-А, не более............................................................330

Наработка на отказ, ч, не менее.........................................................................30000

Средний срок службы до капитального ремонта, лет......................................15

Габаритные размеры и масса отдельных блоков и устройств, входящих в состав РКС-11И, не более значений, приведенных в таблице 3.

Знак утверждения типа

Наносится на титульный лист паспорта еМ1.289.001 (-01)ПС типографским способом и на устройство управления и индикации УИ-01И методом фотохимии на табличку.

Комплектность

В комплект поставки РКС-11И входят изделия и документы, указанные в таблице 4.

Поверка

Поверка осуществляется по документу еМ1.289.001РЭ (Раздел 4) «Установка радиометрическая РКС-11И. Руководство по эксплуатации», утвержденному ГЦИ СИ ФБУ «Ставропольский ЦСМ» в 04.09.2013 г.

Основные средства поверки:

-    образцовые спектрометрические источники гамма-излучения из набора ОСГИ с радионуклидами 137Cs активностью 104, 105, 10б Бк, 133Ba активностью 105 Бк, аттестованные с погрешностью не более 7% при доверительной вероятности 0,99;

-    образцовые источники бета-излучения 90Sr+90Y II разряда 1C0-131, 1C0-801, 1C0-133, 1C0-803, 1C0-214, 1C0-324, 1C0-135, 1C0-325, 1С0-326;

-    образцовые источники альфа излучения 239Pu II разряда 1П9-400, 1П9-401, 1П9-402, 1П9-163, 1П9-403, 1П9-404;

-    образцовый спектрометрический источник альфа излучения из набора ОСАИ с радионуклидом 226Ra активностью 4104 Бк, аттестованный с погрешностью не более 6% при доверительной вероятности 0,95:

-    источники бета-излучения 204Tl и 60Co II разряда 1T4, 1K0;

-    установка поверочная дозиметрическая гамма-излучения I разряда с источниками гамма-излучения 60Co, с диапазоном мощности экспозиционной дозы от 10-12 до 10-6 А/кг и полевой эквивалентной дозы от 20 мкЗв/ч до 200 мкЗв/ч;

-    радиометр газов II разряда РГБ-07 ЖШ2.807.552;

Сведения о методах измерений

Методы измерения - прямой и косвенный, приведены в руководстве по эксплуатации еМ1.289.001РЭ

Нормативные и технические документы, устанавливающие требования к установкам радиометрическим РКС-11И

1.    Установка радиометрическая РКС-11И. Технические условия еМ1.289.001ТУ.

2.    ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».

3.    ГОСТ 21496-89 «Средства измерений объемной активности радионуклидов в газе. Общие технические требования и методы испытаний».

4.    ГОСТ 22251-89 «Средства измерений объемной активности искусственного радиоактивного аэрозоля. Общие технические требования и методы испытаний».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленным законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

РКС-11И предназначены для применения на атомных электростанциях (АЭС), предприятиях атомной промышленности и других ядерных и радиационно-опасных объектах, использоваться как в составе автоматизированной системы радиационного контроля (АСРК), так и в локальных установках радиационного контроля.
