КС тестеры Т-406Н (индекс Т-406Н), 55584-13

Назначение

КС ТЕСТЕРЫ Т-406Н (индекс Т-406Н) (далее - тестеры) предназначены для измерений параметров радиосигналов, излучаемых аварийными радиомаяками и радиобуями (далее - АРМ и АРБ) в диапазонах частот 406 и 121,5 МГц, используемыми в системе КОСПАС-САРСАТ.

Описание

Тестер выполнен в виде переносного малогабаритного прибора и изготовлен в ударопрочном эргономичном корпусе из поликарбоната.

Конструктивно тестер состоит из трех основных модулей: модуля аналоговой обработки сигналов, модуля цифровой обработки сигналов и модуля вторичной обработки сигналов, управления и индикации.

Модуль аналоговой обработки сигналов содержит два независимых канала приема радиосигналов в диапазонах от 406,0 до 406,1 МГц и от 121,3 до 121,7 МГц. Радиосигналы в диапазонах частот 406 и 121,5 МГц, поступающие на вход модуля аналоговой обработки сигналов, гетеродинируются на промежуточную частоту, фильтруются и после предварительного усиления подаются на вход аналого-цифрового преобразователя. Далее оцифрованные сигналы каналов 406 и 121,5 МГц подаются на вход модуля цифровой обработки сигналов.

Модуль цифровой обработки сигналов так же, как и модуль аналоговой обработки сигналов, состоит из двух независимых каналов приема и обработки радиосигналов в диапазонах частот от 406,0 до 406,1 МГц и от 121,3 до 121,7 МГц.

Модуль вторичной обработки сигналов, управления и индикации предназначен для:

-    управления режимами работы тестера;

-    приема результатов измерений от модуля цифровой обработки сигналов;

-    выполнения вторичной обработки результатов измерений;

-    хранения в энергонезависимой памяти и отображения на экране жидкокристаллического индикатора (ЖКИ) ранее проведенных измерений;

-    передачи результатов измерений в персональный компьютер;

-    взаимодействия с программой синхронизации «КС ТЕСТЕР».

Тестер может осуществлять прием радиосигналов как по эфиру при подключении антенны, так и по коаксиальному кабелю.

Принцип действия тестеров основан на измерении технических параметров принимаемых радиосигналов и производится путем цифровой обработки с использованием специального программно-математического обеспечения. Результаты измерений записываются в память тестера и отображаются на экране ЖКИ, расположенного на передней панели тестера.

Тестер выпускается в различных модификациях, отличающихся функциональными возможностями.

Автономное питание осуществляется от встроенного аккумулятора. Зарядное устройство аккумуляторных батарей работает от сети переменного тока.

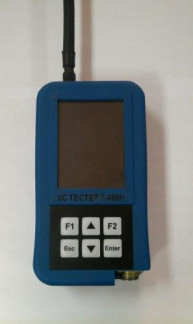

Внешний вид тестера приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

КС' ТЕСТЕР Занодгшй Ш1чср: 7S2V6^20yi И cl imi втечь: (W) "НИИ К1Г"

А

* - место пломбирования от несанкционированного доступа Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) тестеров представляет собой специальное программно-математическое обеспечение (СПМО), установленное на компьютере, которое работает в операционных системах (версия не ниже MS Windows XP) и Lunix (версия 2.4) по протоколу USB 2.0, в виде программы синхронизации «КС ТЕСТЕР».

Программа синхронизации «КС ТЕСТЕР» предназначена для визуализации и документирования результатов измерений параметров радиосигналов АРМ и АРБ, работающих в системе КОСПАС-САРСАТ.

Результаты ранее проведённых измерений хранятся в памяти тестера.

Программа синхронизации «КС ТЕСТЕР» выполняет следующие задачи:

-    формирование гетеродинных частот в диапазонах частот 406 и 121,5 МГц;

-    преобразование радиосигналов АРБ и АРМ на промежуточную частоту;

-    аналого-цифровое преобразование сигнала промежуточной частоты;

-    измерения параметров радиосигналов АРБ и АРМ при работе по эфиру и при подключении проверяемых АРМ, АРБ по высокочастотному (ВЧ) кабелю с использованием аттенюаторов;

-    графическое отображение результатов измерений;

-    сохранение результатов измерений во внутренней памяти;

-    вывод результатов измерений на принтер.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Влияние метрологически значимой части ПО на метрологические характеристики тестеров не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО тестеров и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Для расширенного режима работы требуется специальный код доступа.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики тестеров приведены в таблице 2. Таблица 2

Знак утверждения типа

Знак утверждения типа наносится методом офсетной печати на маркировочный ярлык, расположенный на задней панели корпуса тестера, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Комплект поставки приведен в таблице 4. Таблица 4

Поверка

осуществляется по документу 651-13-35 МП «Инструкция. КС ТЕСТЕРЫ Т-406Н (индекс Т-406Н). Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в октябре 2013 г.

Основные средства поверки:

-    генератор сигналов высокочастотный Г4-218/1, рег. № 25609-04, пределы

7

допускаемой относительной погрешности установки частоты ± 2'10 ;

-    источник питания постоянного тока GPC-3060D, рег. № 20190-07, диапазон измерений напряжения от 0 до 60 В, ток нагрузки 3А, предел допускаемой относительной погрешности 0,05 %;

-    частотомер электронно-счетный Ч3-85/3, рег. № 32359-06, пределы допускаемой относительной погрешности установки частоты ± 510 .

Сведения о методах измерений

КС ТЕСТЕР Т-406Н (индекс Т-406Н). Руководство по эксплуатации. ЦДКТ.468222.005 РЭ.

Нормативные и технические документы, устанавливающие требования к КС ТЕСТЕРАМ Т-406Н (индекс Т-406Н)

КС ТЕСТЕР Т-406Н. Технические условия. ЦДКТ.468222.005 ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
