| Номер в госреестре | 55585-13 |
| Наименование СИ | Измерители иммитанса |
| Обозначение типа СИ | ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М |
| Изготовитель | Закрытое акционерное общество "ПрофКИП" (ЗАО "ПрофКИП"), Московская обл., г. Мытищи |
| Год регистрации | 2013 |
| Срок свидетельства | 31.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М (далее по тексту - приборы) предназначены для автоматического измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления.

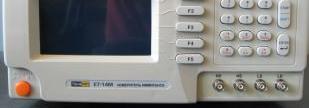

Измерители иммитанса представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится матричный жидкокристаллический дисплей, на котором отображаются результаты измерений, а также единицы измерений, диапазоны, частота и уровень тестового сигнала, эквивалентная электрическая цепь, измерительные функции, параметры и состояние прибора. Справа от дисплея расположены пять многофункциональных кнопок, клавиши меню, клавиши калибровки, кнопки параметров тестового сигнала и измерительных функций. Имеются также две пары BNC разъемов для подключения измерительных кабелей и кнопки для ввода цифровых параметров.
На задней панели прибора имеется разъем для подключения шнура питания, интерфейс RS-232 для передачи данных на ЭВМ и управления прибором с ЭВМ, интерфейс HANDLER, используемый для сортировки радиоэлектронных компонентов в цеховых условиях, а также зажим заземления.
Всего листов 5
Таблица 1
| Наименование характеристики | Значение | ||||
| ПрофКИП Е7-14М | ПрофКИП Е7-20М | ПрофКИП Е7-23М | ПрофКИП ПрофКИП Е7-24М Е7-25М | ||
| Диапазон измерения импеданса Z, активного сопротивления R, реактивного соротивления Х | 10-5 Ом-99999 МОм | 10-4 Ом-99,99МОм | 10-5 Ом-99,9999 МОм | ||
| Диапазон измерения индуктивности L | 10-5 мкГн-99999 Гн | 10-4 мкГн-9999,9 Гн | 10-2 мкГ н-9999 Гн | 10-5 мкГн-9999,99 Гн | |
| Диапазон измерения емкости С | 10-5 пФ-99999 мкФ | 10-4 пФ-19999 мкФ | 10-2 пФ-19999 мкФ | 10-5 пФ-999999 мкФ | |
| Диапазон измерения тангенса угла потерь D | 10-5-999999 | 10-4-9,999 | 10-5 -9,99999 | ||
| Диапазон измерения добротности Q | 10-5-999999 | 10-4-9999 | 10-5 -99999,9 | ||
| Диапазон измерения фазового угла 0 | Град.: -179,99 - 179,999 °, Радиан: -3,1415 - 3,14159 | ||||
| Частоты тестового сигнала ПрофКИП Е7-14М, ПрофКИП Е7-20М ПрофКИП Е7-23М ПрофКИП Е7-24М ПрофКИП Е7-25М | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц от 50 Гц до 200 кГц (всего 12000 частот) от 20 Гц до 300 кГц с шагом 10 мГц | ||||
| Пределы допускаемой относительной погрешности установки частоты тестового сигнала | ±0,02 % | ||||
| Уровень тестового сигнала, В | 0,1; 0,3; 1,0 | 0,01 - 2 с шагом 0,01 В | |||
| Пределы допускаемой относительной погрешности установки уровня тестового сигнала | ±10 % | ±(0,1 хА+2 мВ), где А -установленный уровень тестового сигнала, мВ | |||
| Выходной импеданс прибора | 30 Ом, 100 Ом | ||||
| Измеряемая величина | Пределы допускаемой погрешности измерения основных величин | ||||
| ПрофКИП Е7-14М | |||||
| Z | ±0,1 %(1 + Zx/Zmax + Zmin/Zx)(1 + ks + kv + kf) | ||||
| R | ±0,1 %(1 + Rx/Rmax + Rmin/Rx)(1 + Qx)(1 + ks + kv + kf) ПГ в диапазоне 10 Ом - 1 МОм | ||||
| L | ±0,1 %(1 + Lx/Lmax + Lmin/Lx)(1 + 1/Qx)(1 + ks + kv + kf) ПГ в диапазоне 1 мГн - 1 Гн | ||||
| C | ±0,1 %(1 + Cx/Cmax + Cmin/Cx)(1 + Dx)(1 + ks + kv + kf) ПГ в диапазоне 1 нФ - 1 мкФ | ||||
| Примечание - значения с нижним индексом х означают результаты измерений, значения с индексами mln и max означают границы диапазона измерений, коэффициенты ks, kv, kf учитывают влияние скорости измерений, уровня и частоты тестового сигнала на погрешность измерений. Для средней и медленной скорости, уровня 1 В и частоты тестового сигнала 1 кГц ks=kv=kf=0 | |||||
| ПрофКИП Е7-20М, ПрофКИП Е7-23М | |||||
| Z | ±0,1 %(1 + Zx/Zmax + Zmin/Zx)(1 + ks + kv + kf) | ||||
| R | ±0,1 %(1 + Rx/Rmax + Rmin/Rx)(1 + Qx)(1 + ks + kv + kf) ПГ в диапазоне 100 Ом - 1 МОм | ||||
| L | ±0,1 %(1 + Lx/Lmax + Lmm/Lx)(1 + 1/Qx)(1 + ks + kv + kf) ПГ в диапазоне 10 мкГн - 1 Гн | ||||
| C | ±0,1 %(1 + Cx/Cmax + Cmin/Cx)(1 + Dx)(1 + ks + kv + kf) ПГ в диапазоне 100 пФ - 1 мкФ | ||||
| ПрофКИП Е7-24М, ПрофКИП Е7-25М | |
| Z, R, L, C | ±[А+(Ка+Кь+Кс)х100+К^]хК<;[%], где А -часть погрешности, находимая из графика в руководстве по эксплуатации (при уровне сигнала 0,4 B<VS<1,2 В и медленной и средней скорости измерений А=0,1); Ка, Кь - коэффициент импеданса; Kf - интерполяционный коэффициент калибровки, принимает значения 0 или 0,0003; KL - коэффициент, учитывающий длину измерительного кабеля; Кс - температурный коэффициент (при температуре (23±5) °С Кс=1); графики и формулы для нахождения коэффициентов приведены в руководстве по эксплуатации. ПГ в диапазонах 100 Ом - 1 Мом; 1 нФ - 1 мкФ; 10 мкГн - 1 Гн |
| Скорость измерений | SLOW (<5 замеров/с), MEDIUM(<10 замеров/с), FAST(>10 замеров/с) для ПрофКИП Е7-14М, ПрофКИП Е7-24М, ПрофКИП Е7-25М SLOW (<5 замеров/с), MEDIUM(<12 замеров/с), FAST(>12 замеров/с) для ПрофКИП Е7-20М, ПрофКИП Е7-23М |
Таблица 2 - Общие технические характеристики
| Наименование параметра | Значение |
| Время установления рабочего режима прибора, минут, не более | 10 |
| Напряжение и частота питающей сети | (110/220) В ± 10 %, 50/60 Гц±5 % |
| Потребляемая мощность, В А, не более: | |
| ПрофКИП Е7-14М, ПрофКИП Е7-24М, ПрофКИП Е7-25М | 60 |
| ПрофКИП Е7-20М, ПрофКИП Е7-23М | 20 |
| Рабочие условия применения при соблюдении требований по по- | |
| грешностям: | |
| ПрофКИП Е7-14М, ПрофКИП Е7-24М, ПрофКИП Е7-25М | |
| - температура окружающего воздуха, °С | от 10 до 30 |
| - относительная влажность воздуха, %, не более | 80 |
| ПрофКИП Е7-20М, ПрофКИП Е7-23М | |
| - температура окружающего воздуха, °С | от 10 до 30 |
| - относительная влажность воздуха, %, не более | 70 |
| Габаритные размеры (ширина х высота х длина), мм, не более: | |
| ПрофКИП Е7-14М, ПрофКИП Е7-24М, ПрофКИП Е7-25М | 330 х 150 х 430 |
| ПрофКИП Е7-20М, ПрофКИП Е7-23М | 330 х 150 х 400 |
| Масса, кг, не более: | |
| ПрофКИП Е7-20М, ПрофКИП Е7-23М | 3,5 |
| ПрофКИП Е7-24М | 4,5 |
| ПрофКИП Е7-25М | 5,5 |
| ПрофКИП Е7-14М | 6,5 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.
Измеритель иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М,
1 шт.
1 шт. 1 шт.
1 шт.
2 шт. 1 экз. 1 экз.
ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М
Измерительный кабель Кельвина LCR001
Измерительный зажим LCR005
Трехпроводный шнур питания
Плавкие предохранители на 1 А
Руководство по эксплуатации
Методика поверки
осуществляется по документу 6686-022-66145830-2013МП «Измерители иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 29 апреля 2013 г.
Основное поверочное оборудование:
- меры сопротивления Е1-5, № Госреестра 8175-81, диапазон от 1 Ом до 10 кОм, класс точности 0,1;
- магазин сопротивлений Р4002, № Госреестра 2224-66 (10547-86), диапазон 104 - 108, класс точности 0,05;
- меры индуктивности Р596, № Госреестра 2877-72, диапазон 1 мкГн - 1 Гн, класс точности от 0,05 до 1,5;
- меры емкости Р597, № Госреестра 2684-70, диапазон 0,01 пФ - 1 мкФ, погрешность ±(0,018 - 0,064) %;
- магазин сопротивлений Р4830/1, № Госреестра 4614-74, диапазон 10-2 - 104, погрешность ±(0,004 - 0,022) %;
- частотомер Ч3-63/1, № Госреестра 9084-90, погрешность ±510-7;
- вольтметр В7-78/1, № Госреестра 31773-06, погрешность ±0,09 %.
Измерители иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения электрической емкости.
ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения электрического сопротивления.
ГОСТ 8.029-80 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения индуктивности.
ТУ 6686-022-66145830-2013 Измерители иммитанса ПрофКИП Е7-14М, ПрофКИП Е7-20М, ПрофКИП Е7-23М, ПрофКИП Е7-24М, ПрофКИП Е7-25М. Технические условия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 620 |
| Поверителей | 41 |
| Актуальность данных | 18.11.2024 |
