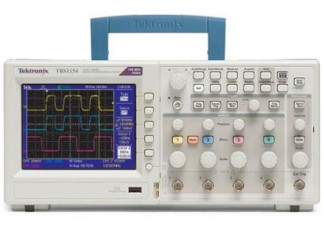

Осциллографы цифровые TBS1064, TBS1104, TBS1154, 55587-13

класс риска

А по WELMEC 7.2 для категории Р

идентификационное наименование

TBS1000 Firmware

идентификационный номер версии

v26.01 rus и выше

количество каналов

4

входное сопротивление

1 МОм

максимальная скорость выборки (частота дискретизации)

1 ГГц

максимальная длина записи отсчетов в память

2500

коэффициент отклонения Ко, в последовательности 1 -2-5

от 2 мВ/дел до 5 В/дел

пределы допускаемой относительной погрешности коэффициента отклонения

Ко 2 мВ/дел; 5 мВ/дел

±4%

Ко > 10 мВ/дел

±3%

верхняя граничная частота полосы пропускания 115S |()(4 115S1 1 (>4

ы> Ml и

И») Ml и

TBS1154

150 МГц

пределы допускаемой относительной погрешности частоты опорного генератора

± 50 10-6

коэффициент развертки (в последовательности 1-2,5-5)

от 5 нс/дел до 50 с/дел

порог синхронизации

на частоте 10 МГц

1 дел

TBS1064, TBS1104 на граничной частоте TBS1154 на частоте 100 МГц

1,5 дел

TBS1154 на граничной частоте

2 дел

общие характеристики

тип входных ВЧ соединителей

BNC(f)

габаритные размеры (ширина х высота х глубина), мм

326 х 158 х 124

масса, не более

2,0 кг

параметры питания

частота сети

от 45 до 66 Гц; от 360 до 440 Гц

напряжение сети

частота сети от 45 до 66 Гц частота сети от 360 до 440 Гц

от 90 до 262 В от 90 до 132 В

потребляемая мощность, не более

30 Вт

условия эксплуатации

группа 3 ГОСТ 22261-94

рабочий диапазон температуры окружающей среды

oi о до 5<> (

диапазон температур транспортирования и хранения

oi 411.10 71 (

относительная влажность воздуха, не более при температуре от 0 до 40 °С при температуре от 40 до 50 °С

от 5 до 85 % от 5 до 45 %

предельная высота над уровнем моря

3000 м

электромагнитная совместимость

по ГОСТ Р 51522-99

безопасность

по ГОСТ Р 52319-2005

наименование и обозначение

кол-во

осциллограф цифровой TBS1064, TBS1104, TBS1154

1 шт. по заказу

кабель сетевой опция A1

1 шт.

пробник TPP0101 для моделей TBS1064, TBS1104 пробник TPP0102 для модели TBS1154

1 шт.

руководство по установке и технике безопасности

1 шт.

компакт-диск CD с документацией

1 шт.

осциллографы цифровые серии TBS1000. Руководство по эксплуатации. 077-0770-01

1 шт.

методика поверки МП РТ 1972-2013

1 шт.

средство поверки и требования к его метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

калибратор осциллографов относительная погрешность установки синусоидального напряжения частотой 1 кГц с амплитудой от 35 мВ до 14 В не более ± 0,7 %; неравномерность АЧХ в диапазоне от 50 кГц до 150 МГц не более ± 5 %; относительная погрешность установки периода 10 мс не более ± 1010-6

калибратор универсальный Fluke 9100 с модулем измерительным для калибровки осциллографов option 600 относительная погрешность установки синусоидального напряжения частотой 1 кГц с амплитудой от 35 мВ до 14 В не более ± 0,25 %; неравномерность АЧХ в диапазоне от 50 кГц до 250 МГц не более ± 3 %; относительная погрешность установки периода от 4 нс до 5,5 с не более ± 2,510-6
