Комплексы многофункциональные виброизмерительные МВК-32, 55590-13

Назначение

Комплексы многофункциональные виброизмерительные МВК-32 (далее комплексы) предназначены для измерений (совестно с первичными измерительными преобразователями ПИП) виброакустических характеристик по заданным алгоритмам при проведении комплексного мониторинга зданий, сооружений и механизмов.

Описание

Принцип действия комплексов основан на преобразовании аналоговых сигналов, поступающих с ПИП (не входящих в состав комплекса), в цифровые коды и их последующей регистрации и обработке по заданным алгоритмам.

Конструктивно комплекс состоит из блока питания, коммутации и обработки БПКО (аналого-цифровая часть) и портативного компьютера типа ноутбук. БПКО конструктивно выполнен в стандартном корпусе ect 19260 2UB(HH) и обеспечивает питание ПИП, согласование аналоговых измерительных сигналов с АЦП и преобразование аналоговых сигналов в цифровые коды. К соединителям, расположенным на передней панели БПКО подключаются первичные преобразователи. Портативный компьютер предназначен для работы с установленным программным обеспечением. Комплекс имеет встроенный генератор, разработанный на базе ЦАП с собственным программным обеспечением

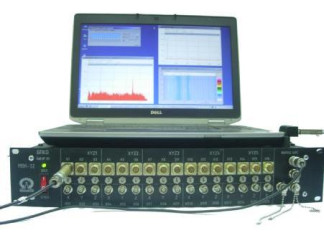

Вид климатического исполнения комплексов УХЛ 4.2 по ГОСТ 15150-69 Внешний вид комплекса с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведен на рисунке 1.

Ноутбук

Кабель Express Card I34

Место

пломбировки

Выход

встроенного

генератора

Программное обеспечение (ПО) "Комплекс программного обеспечения МВК-32" МГФК.00480-01 предназначено для управления режимами работы аппаратуры МВК-32, сбора, обработки и отображения измерительной информации.

Дистрибутив ПО для каждого комплекта аппаратуры комплекса поставляется на компакт-диске и через сеть интернет не обновляется.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1_

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Рабочий диапазон частот, Гц...................................................................................... от 0,2 до 20000.

Диапазон измерений мощности переменного электрического тока в узких полосах частот (в полосах частот равной ширины) дБ, не менее............................................................... 80.

Пределы допускаемой относительной погрешности измерений мощности переменного электрического тока в узких полосах частот, дБ, не более................................................± 0,2.

Диапазоны шкалы преобразования АЦП, соответствующие коэффициентам усиления 1; 2; 4; 8,

В.................................................................................................6; 3,16; 1,58; 0,794.

Подавление проникания в рабочий диапазон частот гармонических компонент с частотами,

превышающими частоту Найквиста, дБ, не менее ........................................................95.

Межканальное проникновение, дБ, не более......................................................минус 90.

Отношение сигнал/шум в рабочем диапазоне частот, дБ, не менее................................... 90.

Коэффициент нелинейных искажений, %, не более....................................................0,01.

Полное входное сопротивление, МОм................................................................1 ± 0,2.

Тип генерируемых сигналов встроенного генератора:

-    гармонический;

-    шумовой сигнал с равномерной спектральной плотностью в заданной полосе частот;

Параметры встроенного генератора в режиме формирования гармонического сигнала:

-    диапазон частот, Гц ................................................................................0,2 до 30000.

-    пределы допускаемой относительной погрешности установки частоты сигнала, %,

не более.......................................................................................................± 0,001.

-    коэффициент нелинейных искажений, %, не более................................................... 0,01.

-    пределы допускаемой относительной погрешности установки напряжения переменного тока, %, не более:

-    в диапазоне частот от 0,2 до 1 Гц................................................................................................± 3;

-    в диапазоне частот от 1 Гц до 20 кГц.......................................................................±1;

-    в диапазоне частот от 20 до 30 кГц...............................................................................................±2.

Параметры встроенного генератора в режиме формирования шумового сигнала:

-    диапазон частот, Гц..............................................................................от 1 до 30000;

-    спектральная плотность мощности шума (при выходном напряжении сигнала 1 В), В/Гц-2 .. ............................................................................................................ 4226,8 ± 8,5.

Габаритные размеры БПКО (длинахширинахвысота), мм, не более...................... 482 х280х88.

Масса БПКО, кг, не более........................................................................................6.

Параметры электропитания:

-    напряжение переменного тока, В..................................................................... 220±22.

-    частота переменного тока, Гц............................................................................ 50±1.

Потребляемая мощность, В-А, не более................................................................... 195.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С.......................................................... от 10 до 35;

-    относительная влажность окружающего воздуха (при температуре окружающего воздуха 25 °С), %, не более..................................................................................................80.

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу Формуляра типографским или компьютерным способом, на корпус аппаратуры в виде наклейки.

Комплектность

Комплект поставки приведен в таблице 1. Таблица 1

Поверка

осуществляется по документу 651-13-41 МП "Комплексы многофункциональные виброизмери-тельные МВК-32. Методика поверки", утвержденному руководителем ГЦИ СИ ФГУП "ВНИ-ИФТРИ" в августе 2013 г.

Основные средства поверки:

-    генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 4534410): диапазон частот воспроизведения гармонического сигнала от 0,01 Гц до 200 кГц; - пределы допускаемой относительной погрешности установки напряжения ± 1 %; пределы допускаемой относительной погрешности установки частоты ± 0,0025 %;

-    мультиметр Agilent 3458А (рег. №: 25900-03): диапазон рабочих частот от 1 Гц до 10 МГц; диапазон измерений напряжения переменного тока от 10 мВ до 1000 В; пределы допускаемой

абсолютной погрешности измерений напряжения переменного тока от 2 мкВ до 0,3 В;

- аттенюатор образцовый ступенчатый АО-4 (рег. №: 8491-81): диапазон рабочих частот от 1 Гц до 10 МГц; диапазон измерений напряжения переменного тока от 10 мВ до 1000 В; пределы допускаемой абсолютной погрешности измерений напряжения переменного тока от 2 мкВ до

0,3 В.

Сведения о методах измерений

Комплекс многофункциональный виброизмерительный МВК-32. Руководство по эксплуатации МГФК.411711.120РЭ.

Нормативные и технические документы, устанавливающие требования к комплексам многофункциональным виброизмерительным МВК-32

Техническая документация изготовителя МГФК.411711.120.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    выполнение работ по обеспечению безопасных условий и охраны труда;

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

-    измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
