Измерители параметров электроустановок MI 3100S, MI 3100SE, MI 3102HBT, MI 3125BT, 55599-13

55599-13
Документы
Карточка СИ
Номер в госреестре 55599-13
Наименование СИ Измерители параметров электроустановок
Обозначение типа СИ MI 3100S, MI 3100SE, MI 3102HBT, MI 3125BT
Изготовитель "METREL d.o.o.", Словения
Год регистрации 2013
Срок свидетельства 13.09.2028
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Измерители параметров электроустановок MI 3100 S, MI 3100 SE, MI 3102H BT, MI 3125 BT (далее - измерители) предназначены для:

-    измерения напряжения переменного и постоянного тока;

-    измерения силы переменного и постоянного тока;

-    измерения частоты переменного тока;

-    измерения электрического сопротивления и проверки целостности цепей;

-    измерения сопротивления изоляции;

-    измерения тока и времени срабатывания устройств защитного отключения (УЗО);

-    измерения напряжения прикосновения и силы тока утечки;

-    измерения полного сопротивления линии и контура, сопротивления заземления;

-    проверки правильности чередования фаз;

-    вычисления и отображения коэффициентов абсорбции и поляризации изоляции (MI 3102H BT).

Описание

Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы.

Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее.

Для измерения напряжения переменного тока используются детекторы истинного среднеквадратического значения.

Принцип действия измерителей в режиме измерения малых сопротивлений основан на измерении падения напряжения на испытываемом участке цепи, при пропускании через него известного тока. Измерения малых сопротивлений при испытательном токе 200 мА производятся с автоматическим инвертированием полярности испытательного тока. Измерения малых сопротивлений при испытательном токе 7 мА производятся без инвертирования полярности испытательного тока. Этот режим измерения используется для проверки цепей, обладающих большой индуктивностью (электродвигатели, трансформаторы и т.д.).

Принцип действия измерителей в режиме измерения сопротивления изоляции основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.

При измерении сопротивления заземления испытательное напряжение переменного тока формируется встроенным генератором.

При измерении параметров УЗО приборы генерируют медленно нарастающий дифференциальный ток до момента срабатывания выключателя. Величина этого тока, а также интервал времени с момента генерации тока до момента срабатывания выключателя измеряются приборами.

Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Приборы оснащены функцией установки текущей даты и времени.

Результаты измерений могут быть сохранены во встроенной памяти или переданы на внешний компьютер по интерфейсам связи RS-232, USB или Bluetooth (кроме модификации MI 3100 S). Для удобства оператора измерители MI 3100 S, MI 3100 SE, MI 3102H BT оснащаются съемным щупом «commander» с собственной панелью управления.

Основные узлы измерителей: микропроцессор, источник тока, измеритель тока, преобразователь напряжения, устройство управления, модуль интерфейсов связи, устройство индикации (ЖК-дисплей с подсветкой), источник питания.

Модели измерителей отличаются между собой набором выполняемых функций, формой корпуса и комплектом поставки.

Измерители MI 3100 S, MI 3100 SE, MI 3102H BT выполнены в изолированном пластиковом корпусе. На лицевой панели расположены дисплей, селекторный переключатель функций (MI 3100 S, MI 3100 SE), функциональные клавиши. На верхней панели измерителей расположены однополюсные гнезда для подключения соединительных проводов, разъем для электропитания, разъемы интерфейсов RS-232, USB, а так же два разъема для подключения токовых клещей (MI 3102H BT). На задней панели прибора находится батарейный отсек, закрытый крышкой.

Измерители MI 3125 BT выполнены в изолированном пластиковом корпусе с откидной подставкой. На верхнем торце прибора размещены: разъем для подключения измерительных кабелей, разъем для подключения блока питания и разъемы интерфейсов RS-232 и USB. На лицевой панели расположены дисплей и функциональные клавиши.

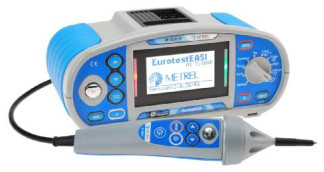

Измеритель параметров электроустановок MI 3125 BT

Питание электронных узлов измерителей производится от размещенных внутри корпуса гальванических элементов либо аккумуляторов размера АА. Элементы питания устанавливаются в отделение, расположенное снизу корпуса. Приборы снабжены функциями контроля заряда батареи питания и автоматического отключения питания.

Для предотвращения несанкционированного доступа винты крепления корпуса измерителей пломбируются специальными наклейками, при повреждении которых остается несмываемый след.

Программное обеспечение

Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.

Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не доступна для пользователя.

Внешнее ПО (EuroLink PRO для среды Windows) применяется для связи с компьютером через интерфейсы RS-232, USB, Bluetooth. ПО не является метрологически значимым.

Таблица 1 - Характеристики программного обеспечения (ПО)

Тип прибора

Наименование ПО

Идентифика

ционное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

MI 3100 S, MI3100 SE

Встроенное

Микропрограмма

Не ниже 2.0.36

Внешнее

EuroLink PRO

4.25

-

MI 3102H BT

Встроенное

Микропрограмма

Не ниже 2.0.41

Внешнее

EuroLink PRO

4.25

MI 3125 BT

Встроенное

Микропрограмма

Не ниже 3.2.73

Внешнее

EuroLink PRO

4.25

Технические характеристики

Измерители параметров электроустановок MI 3100 S, MI 3100 SE

Таблица 2 - Основные метрологические характеристики измерителей в режиме измерения сопротивления изоляции

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Испытательные напряжения 50/100/250 В постоянного тока

от 0,00 до 19,99 МОм

0,01 МОм

± (0,05Хизм. + 3 е.м.р.)

от 20,0 до 99,9 МОм

0,1 МОм

± 0,1 Хизм.

от 100,0 до 199,9 МОм

0,1 МОм

± 0,2Хизм.

Испытательные нап

ряжения 500/1000 В постоянного тока

от 0,00 до 19,99 МОм

0,01 МОм

± (0,05Хизм. + 3 е.м.р.)

от 20,0 до 199,9 МОм

0,1 МОм

± 0,05Хизм.

от 200 до 999 МОм

1 МОм

± 0,1 Хизм.

Измерение испытательного напряжения постоянного тока на выходе

от 0 до 1200 В

1 В

± (0,03Хизм. + 3 е.м.р.)

Примечание: Хизм. - измеренное значение физической величины; е. м. р - единица младшего разряда.

Дополнительная погрешность прибора в рабочих условиях ± 0,05Хизм.

Таблица 3 - Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления (измерительный ток 200 мА)

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,03Хизм. + 3 е.м.р.)

от 20,0 до 199,9 Ом

0,1 Ом

± 0,05Хизм.

от 200 до 1999 Ом

1 Ом

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 4 - Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления (измерительный ток 7 мА)

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,0 до 19,9 Ом

0,1 Ом

± (0,05Хизм. + 3 е.м.р.)

от 20 до 1999 Ом

1 Ом

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,0 до 19,9 В

0,1 В

± (0,15Хизм. + 10 е.м.р.)

от 20,0 до 99,9 В

± 0,15Хизм.

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 6 - Основные метрологические характеристики измерителей в режиме измерения действующего значения силы тока срабатывания устройств защитного отключения_

Номинальный ток срабатывания УЗО

Диапазон

измерений

Разрешение

Пределы допускаемой абсолютной погрешности

УЗО типа А

10 мА

от 2 мА до 22 мА

0,5 мА

± 1 мА

30 мА

от 6 мА до 45 мА

1,5 мА

± 3 мА

100 мА

от 20 мА до 150 мА

5 мА

± 10 мА

300 мА

от 60 мА до 450 мА

15 мА

± 30 мА

500 мА

от 100 мА до 750 мА

25 мА

± 50 мА

1000 мА

от 200 мА до 1500 мА

50 мА

± 100 мА

УЗО типа АС

10 мА

от 2 мА до 11 мА

0,5 мА

± 1 мА

30 мА

от 6 мА до 33 мА

1,5 мА

± 3 мА

100 мА

от 20 мА до 110 мА

5 мА

± 10 мА

300 мА

от 60 мА до 330 мА

15 мА

± 30 мА

500 мА

от 100 мА до 550 мА

25 мА

± 50 мА

1000 мА

от 200 мА до 1100 мА

50 мА

± 100 мА

Таблица 7 - Основные метрологические характеристики измерителей в режиме измерения времени срабатывания устройств защитного отключения

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,0 до 40,0 мс

0,1 мс

± 1 мс

от 40 до 2000 мс

0,1 мс

± 3 мс

Таблица 8 - Основные метрологические характеристики измерителей в режиме измерения полного сопротивления контура (без блокировки УЗО)

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Измерение полного сопротивления контура

от 0,00 до 9,99 Ом

0,01 Ом

± (0,05Хизм. + 5 е.м.р.)

от 10,0 до 99,9 Ом

0,1 Ом

от 100 до 999 Ом

1 Ом

± 0,1 Хизм.

от 1,00 до 9,99 кОм

10 Ом

Вычисление предполагаемого тока короткого замыкания (ISC)

от 0,00 до 9,99 А

0,01 А

Определяется погрешностью измерения полного сопротивления контура

от 10,0 до 99,9 А

0,1 А

от 100 до 999 А

1 А

от 1,00 до 9,99 кА

10 А

от 10,0 до 23 кА

100 А

Примечание: Хизм. — измеренное значение физической величины;

е.м.р — единица младшего разряда.

Таблица 9 — Основные метрологические характеристики измерителей в режиме измерения полного сопротивления контура (с блокировкой срабатывания УЗО)

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Измерение полного сопротивления контура

от 0,00 до 9,99 Ом

0,01 Ом

± (0,05Хизм. + 10 е.м.р.)

от 10,0 до 99,9 Ом

0,1 Ом

от 100 до 999 Ом

1 Ом

± 0,1 Хизм.

от 1,00 до 9,99 кОм

10 Ом

Вычисление предполагаемого тока короткого замыкания (ISC)

от 0,00 до 9,99 А

0,01 А

Определяется погрешностью измерения полного сопротивления контура

от 10,0 до 99,9 А

0,1 А

от 100 до 999 А

1 А

от 1,00 до 9,99 кА

10 А

от 10,0 до 23 кА

100 А

Примечание: Хизм. — измеренное значение физической величины;

е.м.р — единица младшего разряда.

Таблица 10 — Основные метрологические характеристики измерителей в режиме измерения полного сопротивления линии

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Измерение полного сопротивления линии

от 0,00 до 9,99 Ом

0,01 Ом

± (0,05Хизм. + 5 е.м.р.)

от 10,0 до 99,9 Ом

0,1 Ом

от 100 до 999 Ом

1 Ом

± 0,1 Хизм.

от 1,00 до 9,99 кОм

10 Ом

Вычисление предполагаемого тока короткого замыкания (ISC)

от 0,00 до 0,99 А

0,01 А

Определяется погрешностью измерения полного сопротивления линии

от 1,0 до 99,9 А

0,1 А

от 100 до 999 А

1 А

от 1,00 до 99,99 кА

10 А

от 100 до 199 кА

1000 А

Примечание: Хизм. — измеренное значение физической величины;

е.м.р — единица младшего разряда.

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,05Хизм. + 5 е.м.р.)

от 20,0 до 99,9 Ом

0,1 Ом

от 100,0 до 199,9 Ом

0,1 Ом

± 0,1 Хизм.

от 200 до 1999 Ом

1 Ом

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 12 - Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления провода защитного заземления РЕ (с блокировкой срабатывания УЗО) (только модификация MI 3100 SE)__

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,05Хизм. + 10 е.м.р.)

от 20,0 до 99,9 Ом

0,1 Ом

от 100,0 до 199,9 Ом

0,1 Ом

± 0,1 Хизм.

от 200 до 1999 Ом

1 Ом

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 13 - Основные метрологические характеристики измерителей в режиме измерения сопротивления заземления 3-х проводным методом

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,05Хизм. + 5 е.м.р.)

от 20,0 до 199,9 Ом

0,1 Ом

от 200 до 1999 Ом

1 Ом

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 14 - Основные метрологические характеристики измерителей в режиме измерения напряжения постоянного и переменного тока_

Диапазон измерений

Частота

Разрешение

Пределы допускаемой абсолютной погрешности

от 0 до 550 В

Постоянный ток

1 В

± (0,02Хизм. + 2 е.м.р.)

от 14 до 500 Гц

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 15 - Основные метрологические характеристики измерителей в режиме измерения частоты переменного тока

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 9,99 Гц

0,01 Гц

± (0,002Хизм. + 1 е.м.р.)

от 10,0 до 499,9 Гц

0,1 Гц

Характеристика

Значение

Дополнительная погрешность прибора в рабочих условиях

± (0,01Хизм. + 1 е.м.р.)

Напряжение источника питания, В

9 (6х1,5 В батареи или аккумуляторы, тип AA)

Габаритные размеры (длинахширинахвысота), мм

230x103x115

Масса, кг

1,31

Нормальные условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от + 10 до + 30 от 40 до 70

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от 0 до + 40 до 95 без конденсации

Измерители параметров электроустановок MI 3102H BT

Таблица 17 - Основные метрологические характеристики измерителей в режиме измерения сопротивления изоляции

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Испытательные напряжения 50/100/250 В постоянного тока

от 0,00 до 19,99 МОм

0,01 МОм

± (0,05Хизм. + 3 е.м.р.)

от 20,0 до 99,9 МОм

0,1 МОм

± 0,1 Хизм.

от 100,0 до 199,9 МОм

0,1 МОм

± 0,2Хизм.

Испытательные нап

ряжения 500/1000 В постоянного тока

от 0,00 до 19,99 МОм

0,01 МОм

± (0,05Хизм. + 3 е.м.р.)

от 20,0 до 199,9 МОм

0,1 МОм

± 0,05Хизм.

от 200 до 999 МОм

1 МОм

± 0,1 Хизм.

Испытательное напряжение 2500 В постоянного тока

от 0,00 до 19,99 МОм

0,01 МОм

± (0,05Хизм. + 3 е.м.р.)

от 20,0 до 199,9 МОм

0,1 МОм

± 0,05Хизм.

от 200 до 999 МОм

1 МОм

± 0,1 Хизм.

от 1,00 до 19,99 ГОм

0,01 ГОм

± 0,1 Хизм.

Измерение испытательного напряжения постоянного тока на выходе

от 0 до 3000 В

1 В

± (0,05Хизм. + 3 е.м.р.)

Примечание: Хизм. - измеренное значение физической величины; е. м. р - единица младшего разряда.

Дополнительная погрешность прибора в рабочих условиях ± 0,05Хизм.

Таблица 18 - Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления (измерительный ток 200 мА)

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,03Хизм. + 3 е.м.р.)

от 20,0 до 199,9 Ом

0,1 Ом

от 200 до 1999 Ом

1 Ом

Примечание: Хизм. — измеренное значение физической величины; е.м.р — единица младшего разряда.

± 0,05Хизм.

Таблица 19 — Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления (измерительный ток 7 мА)

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,0 до 19,9 Ом

0,1 Ом

± (0,05Хизм. + 3 е.м.р.)

от 20 до 1999 Ом

1 Ом

Примечание: Хизм. — измеренное значение физической величины; е. м. р — единица младшего разряда.

Таблица 20 — Основные метрологические характеристики измерителей в режиме измерения напряжения прикосновения

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,0 до 19,9 В

0,1 В

± (0,15Хизм. + 10 е.м.р.)

от 20,0 до 99,9 В

± 0,15Хизм.

Примечание: Хизм. — измеренное значение физической величины; е.м.р — единица младшего разряда.

Таблица 21 — Основные метрологические характеристики измерителей в режиме измерения действующего значения силы тока срабатывания устройств защитного отключения

Номинальный ток срабатывания УЗО

Диапазон

измерений

Разрешение

Пределы допускаемой абсолютной погрешности

УЗО типа А

10 мА

от 2 мА до 22 мА

0,5 мА

± 1 мА

30 мА

от 6 мА до 45 мА

1,5 мА

± 3 мА

100 мА

от 20 мА до 150 мА

5 мА

± 10 мА

300 мА

от 60 мА до 450 мА

15 мА

± 30 мА

500 мА

от 100 мА до 750 мА

25 мА

± 50 мА

1000 мА

от 200 мА до 1500 мА

50 мА

± 100 мА

УЗО типа АС

10 мА

от 2 мА до 11 мА

0,5 мА

± 1 мА

30 мА

от 6 мА до 33 мА

1,5 мА

± 3 мА

100 мА

от 20 мА до 110 мА

5 мА

± 10 мА

300 мА

от 60 мА до 330 мА

15 мА

± 30 мА

500 мА

от 100 мА до 550 мА

25 мА

± 50 мА

1000 мА

от 200 мА до 1100 мА

50 мА

± 100 мА

Таблица 22 — Основные метрологические характеристики измерителей в режиме измерения времени срабатывания устройств защитного отключения_

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,0 до 40,0 мс

0,1 мс

± 1 мс

от 40 до 2000 мс

1 мс

± 3 мс

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Измерение полного сопротивления контура

от 0,00 до 9,99 Ом

0,01 Ом

± (0,05Хизм. + 5 е.м.р.)

от 10,0 до 99,9 Ом

0,1 Ом

от 100 до 999 Ом

1 Ом

± 0,1 Хизм.

от 1,00 до 9,99 кОм

10 Ом

Вычисление предполагаемого тока короткого замыкания (ISC)

от 0,00 до 9,99 А

0,01 А

Определяется погрешностью измерения полного сопротивления контура

от 10,0 до 99,9 А

0,1 А

от 100 до 999 А

1 А

от 1,00 до 9,99 кА

10 А

от 10,0 до 23 кА

100 А

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 24 - Основные метрологические характеристики измерителей в режиме измерения полного сопротивления контура (с блокировкой срабатывания УЗО)_

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Измерение полного сопротивления контура

от 0,00 до 9,99 Ом

0,01 Ом

± (0,05Хизм. + 10 е.м.р.)

от 10,0 до 99,9 Ом

0,1 Ом

от 100 до 999 Ом

1 Ом

± 0,1 Хизм.

от 1,00 до 9,99 кОм

10 Ом

Вычисление предполагаемого тока короткого замыкания (ISC)

от 0,00 до 9,99 А

0,01 А

Определяется погрешностью измерения полного сопротивления контура

от 10,0 до 99,9 А

0,1 А

от 100 до 999 А

1 А

от 1,00 до 9,99 кА

10 А

от 10,0 до 23 кА

100 А

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 25 - Основные метрологические характеристики измерителей в режиме измерения полного сопротивления линии

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Измерение полного сопротивления линии

от 0,00 до 9,99 Ом

0,01 Ом

± (0,05Хизм. + 5 е.м.р.)

от 10,0 до 99,9 Ом

0,1 Ом

от 100 до 999 Ом

1 Ом

± 0,1 Хизм.

от 1,00 до 9,99 кОм

10 Ом

Вычисление предполагаемого тока короткого замыкания (ISC)

от 0,00 до 0,99 А

0,01 А

Определяется погрешностью измерения полного сопротивления линии

от 1,0 до 99,9 А

0,1 А

от 100 до 999 А

1 А

от 1,00 до 99,99 кА

10 А

от 100 до 199 кА

1000 А

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 26 - Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления провода защитного заземления РЕ (без блокировки срабатывания УЗО)___

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,05Хизм. + 5 е.м.р.)

от 20,0 до 99,9 Ом

0,1 Ом

от 100,0 до 199,9 Ом

0,1 Ом

± 0,1 Хизм.

от 200 до 1999 Ом

1 Ом

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 27 - Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления провода защитного заземления РЕ (с блокировкой срабатывания УЗО)_

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,05Хизм. + 10 е.м.р.)

от 20,0 до 99,9 Ом

0,1 Ом

от 100,0 до 199,9 Ом

0,1 Ом

± 0,1 Хизм.

от 200 до 1999 Ом

1 Ом

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 28 - Основные метрологические характеристики измерителей в режиме измерения сопротивления заземления 3-х проводным методом

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,05Хизм. + 5 е.м.р.)

от 20,0 до 199,9 Ом

0,1 Ом

от 200 до 1999 Ом

1 Ом

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 29 - Основные метрологические характеристики измерителей в режиме измерения сопротивления заземления методом двух клещей

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,1Хизм. + 10 е.м.р.)

от 20,0 до 30,0 Ом

0,1 Ом

± 0,2Хизм.

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 30,1 до 39,9 Ом

0,1 Ом

± 0,3Хизм.

Примечание: Хизм. — измеренное значение физической величины; е.м.р — единица младшего разряда.

Таблица 30 — Основные метрологические характеристики измерителей в режиме измерения напряжения постоянного и переменного тока

Диапазон измерений

Частота

Разрешение

Пределы допускаемой абсолютной погрешности

от 0 до 550 В

Постоянный ток

1 В

± (0,02Хизм. + 2 е.м.р.)

от 14 до 500 Гц

Примечание: Хизм. — измеренное значение физической величины; е.м.р — единица младшего разряда.

Таблица 31 — Основные метрологические характеристики измерителей в режиме измерения частоты переменного тока

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 9,99 Гц

0,01 Гц

± (0,002Хизм. + 1 е.м.р.)

от 10,0 до 499,9 Гц

0,1 Гц

Таблица 32 — Основные метрологические характеристики измерителей в режиме измерения силы переменного частотой 50 Гц и силы постоянного тока

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

С токоизмерительными клещами А1018

от 0,0 до 99,9 мА

0,1 мА

± (0,05Хизм. + 5 е.м.р.)

от 100 до 999 мА

1 мА

± (0,03Хизм. + 3 е.м.р.)

от 1,00 до 19,99 А

0,01 А

± 0,03Хизм.

С токоизмерительными клещами А1019

от 0,0 до 99,9 мА

0,1 мА

Не нормируется

от 100 до 999 мА

1 мА

± 0,05Хизм.

от 1,00 до 19,99 А

0,01 А

± 0,03Хизм.

С токоизмерительными клещами А1391 (диапазон 40 А)1)

от 0,00 до 1,99 А

0,01 А

± (0,03Хизм. + 3 е.м.р.)

от 2,00 до 19,99 А

0,01 А

± 0,03Хизм.

от 20,0 до 39,9 А

0,1 А

± 0,03Хизм.

С токоизмерительными клещами А1391 (диапазон 300 А)1)

от 0,00 до 19,99 А

0,01 А

Не нормируется

от 20,0 до 39,9 А

0,1 А

Не нормируется

от 40,0 до 299,9 А

0,1 А

± (0,03Хизм. + 5 е.м.р.)

Примечание: Хизм. — измеренное значение физической величины; е.м.р — единица младшего разряда;

1) — клещи измеряют силу переменного и постоянного тока.

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Испытательные напряжения 50/100/250 В постоянного тока

от 0,00 до 19,99 МОм

0,01 МОм

± (0,05Хизм. + 3 е.м.р.)

от 20,0 до 99,9 МОм

0,1 МОм

± 0,1 Хизм.

от 100,0 до 199,9 МОм

0,1 МОм

± 0,2Хизм.

Испытательное нап

эяжение 500/1000 В постоянного тока

от 0,00 до 19,99 МОм

0,01 МОм

± (0,05Хизм. + 3 е.м.р.)

от 20,0 до 199,9 МОм

0,1 МОм

± 0,05Хизм.

от 200 до 999 МОм

1 МОм

± 0,1 Хизм.

Измерение испытательного напряжения постоянного тока на выходе

от 0 до 1200 В

1 В

± (0,03Хизм. + 3 е.м.р.)

Примечание: Хизм. - измеренное значение физической величины; е. м. р - единица младшего разряда.

Дополнительная погрешность прибора в рабочих условиях ± 0,05Хизм.

Таблица 34 - Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления (измерительный ток 200 мА).

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,03Хизм. + 3 е.м.р.)

от 20,0 до 199,9 Ом

0,1 Ом

± 0,05Хизм.

от 200 до 1999 Ом

1 Ом

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 35 - Основные метрологические характеристики измерителей в режиме измерения электрического сопротивления (измерительный ток 7 мА).

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,0 до 19,9 Ом

0,1 Ом

± (0,05Хизм. + 3 е.м.р.)

от 20 до 1999 Ом

1 Ом

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 36 - Основные метрологические характеристики измерителей в режиме измерения напряжения прикосновения

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,0 до 19,9 В

0,1 В

± (0,15Хизм. + 10 е.м.р.)

от 20,0 до 99,9 В

± 0,15Хизм.

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Номинальный ток срабатывания УЗО

Диапазон

измерений

Разрешение

Пределы допускаемой абсолютной погрешности

УЗО типа АС

10 мА

от 2 мА до 11 мА

0,5 мА

± 1 мА

30 мА

от 6 мА до 33 мА

1,5 мА

± 3 мА

100 мА

от 20 мА до 110 мА

5 мА

± 10 мА

300 мА

от 60 мА до 330 мА

15 мА

± 30 мА

500 мА

от 100 мА до 550 мА

25 мА

± 50 мА

1000 мА

от 200 мА до 1100 мА

50 мА

± 100 мА

УЗО типа А

10 мА

от 2 мА до 22 мА

0,5 мА

± 1 мА

30 мА

от 6 мА до 45 мА

1,5 мА

± 3 мА

100 мА

от 20 мА до 150 мА

5 мА

± 10 мА

300 мА

от 60 мА до 450 мА

15 мА

± 30 мА

500 мА

от 100 мА до 750 мА

25 мА

± 50 мА

1000 мА

от 200 мА до 1500 мА

50 мА

± 100 мА

УЗО типа В

10 мА

от 2 мА до 22 мА

0,5 мА

± 1 мА

30 мА

от 6 мА до 66 мА

1,5 мА

± 3 мА

100 мА

от 20 мА до 220 мА

5 мА

± 10 мА

300 мА

от 60 мА до 660 мА

15 мА

± 30 мА

500 мА

от 100 мА до 1100 мА

25 мА

± 50 мА

1000 мА

от 200 мА до 2200 мА

50 мА

± 100 мА

Таблица 38 - Основные метрологические характеристики измерителей в режиме измерения

времени срабатывания устройств защитного отключения

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,0 до 40,0 мс

0,1 мс

± 1 мс

от 40 до 2000 мс

1 мс

± 3 мс

Таблица 39 - Основные метрологические характеристики измерителей в режиме измерения полного сопротивления контура (без блокировки и с блокировкой срабатывания УЗО)

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Измерение полного сопротивления контура

от 0,00 до 9,99 Ом

0,01 Ом

± (0,05Хизм. + 5 е.м.р.)

от 10,0 до 99,9 Ом

0,1 Ом

от 100 до 999 Ом

1 Ом

± 0,1 Хизм.

от 1,00 до 9,99 кОм

10 Ом

Вычисление предполагаемого тока короткого замыкания (ISC)

от 0,00 до 9,99 А

0,01 А

Определяется погрешностью измерения полного сопротивления контура

от 10,0 до 99,9 А

0,1 А

от 100 до 999 А

1 А

от 1,00 до 9,99 кА

10 А

от 10,0 до 23 кА

100 А

Примечание: Хизм. — измеренное значение физической величины;

е.м.р — единица младшего разряда.

Таблица 40 — Основные метрологические характеристики измерителей в режиме измерения полного сопротивления линии

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Измерение полного сопротивления линии

от 0,00 до 9,99 Ом

0,01 Ом

± (0,05Хизм. + 5 е.м.р.)

от 10,0 до 99,9 Ом

0,1 Ом

от 100 до 999 Ом

1 Ом

± 0,1 Хизм.

от 1,00 до 9,99 кОм

10 Ом

Вычисление предполагаемого тока короткого замыкания (ISC)

от 0,00 до 0,99 А

0,01 А

Определяется погрешностью измерения полного сопротивления линии

от 1,0 до 99,9 А

0,1 А

от 100 до 999 А

1 А

от 1,00 до 99,99 кА

10 А

от 100 до 199 кА

1000 А

Примечание: Хизм. — измеренное значение физической величины;

е.м.р — единица младшего разряда.

Таблица 41 — Основные метрологические характеристики измерителей в режиме измерения сопротивления заземления

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,05Хизм. + 5 е.м.р.)

от 20,0 до 199,9 Ом

0,1 Ом

от 200 до 9999 Ом

1 Ом

Примечание: Хизм. — измеренное значение физической величины;

е.м.р — единица младшего разряда.

Таблица 42 — Основные метрологические характеристики измерителей в режиме измерения напряжения постоянного и переменного тока_

Диапазон измерений

Частота

Разрешение

Пределы допускаемой абсолютной погрешности

от 0 до 550 В

Постоянный ток

1 В

± (0,02Хизм. + 2 е.м.р.)

от 14 до 500 Гц

Примечание: Хизм. — измеренное значение физической величины;

е.м.р — единица младшего разряда.

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,0 до 9,99 Гц

0,01 Гц

± (0,002Хизм. + 1 е.м.р.)

от 10,0 до 499,9 Гц

0,1 Гц

Примечание: Хизм. - измеренное значение физической величины;

е. м. р - единица младшего разряда.

Таблица 44 - Основные технические характеристики измерителей MI 3102H BT, MI 3125 BT

Характеристика

Значение

MI 3102H BT

MI 3125 BT

Дополнительная погрешность прибора в рабочих условиях

± (0,01 Хизм. + 1 е.м.р.)

Напряжение источника питания, В

9 (6х1,5 В батареи или аккумуляторы, тип AA)

Г абаритные размеры (длинахширинахвысота), мм

230x103x115

230x140x80

Масса, кг

1,31

1

Нормальные условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от + 10 до + 30 от 40 до 70

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от 0 до + 40 до 95 без конденсации

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.

Комплектность

Таблица 45 - Комплектность измерителей MI 3100 S, MI 3100 SE

Наименование

Количество

Сумка для переноски

1

Кабель измерительный со штепсельным разъемом SCHUKO

1

Кабель измерительный 3x1,5 м

1

Щуп измерительный (пробник)

3

Зажим типа «крокодил»

3

Набор ремней для переноски

1

Кабель RS-232 - PS/2

1

Кабель USB

1

Комплект NiMH элементов питания

1

Сетевой адаптер

1

Наименование

Количество

Компакт-диск с технической документацией и программным обеспечением EuroLink PRO

1

Руководство по эксплуатации

1

Методика поверки

1

Таблица 46 - Комплектность измерителей MI 3102Н BT

Наименование

Количество

Сумка для переноски

1

Набор для измерения сопротивления заземления 3-проводный

1

Щуп «commander»

1

Кабель измерительный с сетевой вилкой

1

Кабель измерительный со штепсельным разъемом SCHUKO

1

Кабель измерительный 3^1,5 м

1

Щуп измерительный (пробник)

Зажим типа «крокодил»

Набор ремней для переноски

1

Кабель RS-232 - PS/2

1

Кабель USB

1

Комплект NiMH элементов питания

1

Сетевой адаптер

1

Компакт-диск с технической документацией и программным обеспечением EuroLink PRO

1

Руководство по эксплуатации

1

Методика поверки

1

Таблица 47 - Комплектность измерителей MI 3125 BT

Наименование

Количество

Кабель измерительный

1

Кабель измерительный 3x1,5 м

1

Щуп измерительный (пробник)

3

Зажим типа «крокодил»

3

Набор ремней для переноски

1

Кабель RS-232 - PS/2

1

Кабель USB

1

Комплект NiMH элементов питания

1

Сетевой адаптер

1

Компакт-диск с технической документацией и программным обеспечением EuroLink PRO

1

Руководство по эксплуатации

1

Методика поверки

1

Поверка

осуществляется по документу МП 55599-13 «Измерители параметров электроустановок MI 3100

S, MI 3100 SE, MI 3102H BT, MI 3125 BT. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2013 г.

Средства поверки: вольтметры С504, С505, С506, С508, С509, С511 (Госреестр № 10194-85); мера-имитатор Р40116 (Госреестр № 10982-09); магазин сопротивлений высокоомный RCB-1 (Госреестр № 24500-03); магазин сопротивления Р4831 (Госреестр № 6332-77); калибратор универсальный Fluke 9100 (Госреестр № 25985-09); магазин мер сопротивлений проводников присоединения к земле и выравнивания потенциалов OD-2-D (Госреестр № 25698-03); мультиметр цифровой Fluke 83-V (Госреестр № 33404-12); калибратор времени отключения УЗО ERS-2 (Госреестр № 32500-12); магазин мер сопротивлений петли короткого замыкания ММС-1 (Госреестр № 37541-13).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям параметров электроустановок MI 3100 S, MI 3100 SE, MI 3102H BT, MI 3125 BT

1.    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

2.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3.    Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.

4.    Техническая документация фирмы «METREL d.d.», Словения.

Рекомендации к применению

-    «выполнении работ по обеспечению безопасных условий и охраны труда»;

-    «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».

Зарегистрировано поверок 4365
Поверителей 99
Актуальность данных 07.11.2024
Поверители
Индивидуальный предприниматель КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ, г. Подольск
852 поверки
ООО "ИНЭКС СЕРТ"
326 поверок
ФБУ "Ростест-Москва"
292 поверки
ФБУ «Тест-С.-Петербург»
291 поверка
ООО "Центр Метрологии" (ЦМ)
184 поверки
ФБУ "ЦСМ Республики Башкортостан"
152 поверки
ФБУ "Тюменский ЦСМ"
144 поверки
ФБУ "Краснодарский ЦСМ"
133 поверки
ООО «МетрЛифтСервис»
123 поверки
ФБУ "Красноярский ЦСМ"
115 поверок
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
106 поверок
ФБУ "Уралтест"
102 поверки
ФБУ "ПЕРМСКИЙ ЦСМ"
87 поверок
ФГУП "ВНИИМС"
80 поверок
ФГУ "Новосибирский ЦСМ"
66 поверок
ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
63 поверки
ФГУ "Волгоградский ЦСМ"
59 поверок
ФГУ "Кировский ЦСМ"
58 поверок
ФБУ "Челябинский ЦСМ"
50 поверок
ООО "НМОП"
46 поверок
ФГУ "Нижегородский ЦСМ"
45 поверок
ФБУ "Иркутский ЦСМ"
43 поверки
ООО "МОСЭНЕРГОТЕСТ"
43 поверки
ФБУ «Приморский ЦСМ»
38 поверок
ФБУ "Саратовский ЦСМ им.Б.А.Дубовикова"
35 поверок
ФБУ "КОСТРОМСКОЙ ЦСМ"
35 поверок
ФБУ "Самарский ЦСМ"
32 поверки
ФБУ "ТОМСКИЙ ЦСМ"
32 поверки
ФГУ "Якутский ЦСМ"
31 поверка
ФБУ "Архангельский ЦСМ"
31 поверка
ФБУ «Удмуртский ЦСМ»
30 поверок
ФБУ «Тульский ЦСМ»
29 поверок
Татарстанский ЦСМ
26 поверок
ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
24 поверки
ФГУ "Чувашский ЦСМ"
24 поверки
ФБУ "АЛТАЙСКИЙ ЦСМ"
23 поверки
ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
21 поверка
ФБУ «Вологодский ЦСМ»
21 поверка
ФБУ "ХАБАРОВСКИЙ ЦСМ"
20 поверок
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
20 поверок
ФБУ «КУЗБАССКИЙ ЦСМ»
19 поверок
ФБУ "Ростовский ЦСМ"
18 поверок
ФБУ "АМУРСКИЙ ЦСМ"
17 поверок
ООО "Феррата"
16 поверок
ООО "УФАЭНЕРГОУЧЕТ"
16 поверок
ФГУ "Воронежский ЦСМ"
15 поверок
ФБУ "АСТРАХАНСКИЙ ЦСМ"
14 поверок
ФБУ "Омский ЦСМ"
13 поверок
ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ"
13 поверок
ФБУ "ПСКОВСКИЙ ЦСМ"
13 поверок
ФБУ "МАГАДАНСКИЙ ЦСМ"
12 поверок
АК "АЛРОСА" (ПАО)
12 поверок
ЗАО "Коминефтеэнергомонтажавтоматика" (ЗАО "КНЭМА")
11 поверок
ООО "ГЛАВЭНЕРГОМОНТАЖ" (ГЭМ)
11 поверок
ФБУ «Мурманский ЦСМ»
11 поверок
ФГУ "Ставропольский ЦСМ"
11 поверок
ФГУ "Марийский ЦСМ"
10 поверок
ООО "РКСМЕТРПРИБОР"
10 поверок
ФБУ "КУРСКИЙ ЦСМ"
9 поверок
ФБУ "Липецкий ЦСМ"
9 поверок
ФБУ "КОМИ ЦСМ"
9 поверок
ФБУ "РЯЗАНСКИЙ ЦСМ"
8 поверок
Коломенский филиал ФГУ "Менделеевский ЦСМ"
8 поверок
ФБУ "Смоленский ЦСМ"
8 поверок
ФБУ "Карельский ЦСМ"
7 поверок
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
7 поверок
ПАО "РОССЕТИ СИБИРЬ"
7 поверок
ФГУ "Пензенский ЦСМ"
7 поверок
ФБУ "КАЛУЖСКИЙ ЦСМ"
7 поверок
ФБУ «Белгородский ЦСМ»
7 поверок
АО "Приборы, Сервис, Торговля" (ПриСТ)
7 поверок
ФБУ "Тверской ЦСМ"
7 поверок
ФБУ "ЦСМ Московской области", пос. Менделеево
6 поверок
ФБУ «Бурятский ЦСМ»
6 поверок
ФБУ "ВЛАДИМИРСКИЙ ЦСМ"
6 поверок
ФБУ «Ивановский ЦСМ»
6 поверок
ООО "СОНЭЛ"
6 поверок
ФБУ "ТАМБОВСКИЙ ЦСМ"
5 поверок
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ"
5 поверок
ФБУ «Сахалинский ЦСМ»
4 поверки
ООО "РОСКОМСНАБ"
4 поверки
ООО "Профигрупп"
3 поверки
ФБУ "Брянский ЦСМ"
3 поверки
АО «СПЕЦИАЛИЗИРОВАННОЕ МОНТАЖНО-НАЛАДОЧНОЕ УПРАВЛЕНИЕ-70» (СМНУ-70)
3 поверки
ФБУ "Государственный региональный центр стандартизации, метрологии и испытаний в Орловской области" (Орловский ЦСМ)
3 поверки
ФБУ «Нижнетагильский ЦСМ»
3 поверки
ФБУ "Камчатский ЦСМ"
3 поверки
ФГУП "ВНИИФТРИ"
2 поверки
ФБУ "ПРИОКСКИЙ ЦСМ"
2 поверки
ООО "ИТЦ УРАЛЭНЕРГОИНЖИНИРИНГ"
2 поверки
Сергиево-Посадский филиал ФБУ «ЦСМ Московской области»
2 поверки
ООО "РАВНОВЕСИЕ"
2 поверки
ФБУ "Череповецкий ЦСМ"
2 поверки
ФБУ «Курганский ЦСМ»
1 поверка
ООО "ПРИБОРАВТОМАТИКА"
1 поверка
ООО "Метролог"
1 поверка
ФГУ "Мордовский ЦСМ"
1 поверка
ФБУ "ЧЕЧЕНСКИЙ ЦСМ"
1 поверка
ООО "РТС-Метрология"
1 поверка
55599-13
Номер в ГРСИ РФ:
55599-13
Производитель / заявитель:
"METREL d.o.o.", Словения
Год регистрации:
2013
Cрок действия реестра:
13.09.2028
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
