| Номер в госреестре | 55601-13 |
| Наименование СИ | Трансформаторы комбинированные |
| Обозначение типа СИ | НТОЛП-НТЗ-6, НТОЛП-НТЗ-10, ЗНТОЛП-НТЗ-6, ЗНТОЛП-НТЗ-10 |
| Изготовитель | ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород |
| Год регистрации | 2013 |
| Срок свидетельства | 20.11.2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы комбинированные НТОЛП-НТЗ-6, НТОЛП-НТЗ-10, ЗНТОЛП-НТЗ-6, ЗНТОЛП-НТЗ-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения 6 и 10 кВ.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

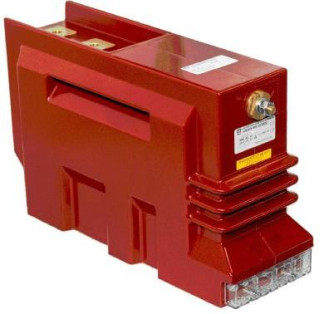

Конструктивно трансформаторы комбинированные представляет собой трансформатор напряжения и трансформатор тока, изготовленные как единый блок.
Блок состоит из магнитопроводов и обмоток, залитых компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.
Трансформаторы выпускаются в ряде модификаций, отличающихся рабочим напряжением, номинальным первичным током, классами точности.
Трансформаторы комбинированные НТОЛП-НТЗ - с незаземляемым трансформатором напряжения, однофазные, электромагнитные, с литой изоляцией, с встроенным предохранителем.
Трансформаторы комбинированные ЗНТОЛП-НТЗ - с заземляемым трансформатором напряжения, однофазные, электромагнитные, с литой изоляцией, с встроенным предохранителем.
Выводы первичной обмотки трансформаторов тока в составе НТОЛП-НТЗ, ЗНТОЛП-НТЗ выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов М12. Трансформаторы тока могут иметь отпайки во вторичных обмотках.
Выводы вторичных обмоток расположены в нижней части трансформаторов и имеют два варианта исполнения:
«А» - выводы вторичных обмоток выполнены в виде винтов М6;
«С» - выводы вторичных обмоток выполнены из гибкого провода необходимой длины, расположены параллельно установочной поверхности трансформатора.
На опорной поверхности трансформаторов имеются шесть втулок с резьбой М12, предназначенные для монтажа трансформатора на месте установки, а также для заземления при установке трансформатора без плиты.
Трансформаторы имеют две таблички технических данных на верхней и боковой поверхностях корпуса, а также табличку с предупреждающей надписью о высоком напряжении на выводах разомкнутых обмоток.
Трансформаторы предназначены для установки в пункты коммерческого учета (ПКУ) электроэнергии и являются комплектующими изделиями.
Рабочее положение трансформаторов в пространстве - любое.
Таблица 1 - Характеристики трансформаторов напряжения в составе трансформаторов комбинированных НТОЛП-НТЗ_
| Наименование параметра | Значение параметра | |
| НТОЛП-НТЗ-6 | НТ0ЛП-НТЗ-10 | |
| Класс напряжения, кВ | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 |
| Номинальное напряжение первичной обмотки, кВ | 6 | 10 |
| Номинальное напряжение вторичной обмотки, В | 100 | |
| Классы точности вторичной обмотки | 0,2; 0,5 | |
| Номинальная мощность вторичной обмотки, В-А в классах точности*: 0,2 0,5 | От 10 до 30 От 30 до 100 | |
| Предельная мощность трансформатора вне класса точности, В-А | 400; 630 | |
| Номинальная частота напряжения питающей сети, Гц | 50 или 60** | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2 в диапазоне рабочих температур от минус 60 до плюс 55 °С; Т2 в диапазоне рабочих температур от минус 10 до плюс 60 °С | |
| Средний срок службы трансформатора, не менее, лет | 30 | |
Примечание:
* - Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом.
** - Для экспортных поставок.
Таблица 2 - Характеристики трансформаторов напряжения в составе трансформаторов комбинированных ЗНТОЛП-НТЗ_
| Наименование параметра | Значение параметра | |
| ЗНТОЛП-НТЗ-6 | ЗНТ0ЛП-НТЗ-10 | |
| Класс напряжения, кВ | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 |
| Номинальное напряжение первичной обмотки, кВ | 6/V3 | 10/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 | |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3, 100 | |
| Классы точности основной вторичной обмотки | 0,2; 0,5 | |
| Номинальная мощность основной вторичной обмотки, В-А в классах точности*: 0,2 0,5 | От 10 до 30 От 30 до 100 | |
| Класс точности дополнительной вторичной обмотки | 3,0; 3Р | |
| Номинальная мощность дополнительной вторичной обмотки, В-А | От 100 до 300 | |
| Предельная мощность трансформатора вне класса точности, В-А | 250; 400; 630 | |
| Номинальная частота напряжения питающей сети, Гц | 50 или 60** | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2 в диапазоне рабочих температур от минус 60 до плюс 55 °С; Т2 в диапазоне рабочих температур от минус 10 до плюс 60 °С | |
| Средний срок службы трансформатора, не менее, лет | 30 | |
Примечание:
* - Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом.
** - Для экспортных поставок.
Таблица 3 - Характеристики трансформаторов тока в составе трансформаторов
| комбинированных НТОЛП-НТЗ, ЗНТОЛП- | НТЗ | |
| Наименование параметра | Значение параметра | |
| НТОЛП-НТЗ-6, ЗНТОЛП-НТЗ-6 | НТОЛП-НТЗ-10, ЗНТОЛП-НТЗ-10 | |
| Номинальное напряжение, кВ | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 |
| Значение параметра | |
| Номинальный первичный ток, А | От 5 до 400 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота напряжения питающей сети, Гц | 50 или 60* |
| Класс точности: - обмотки для измерений; - обмотки для защиты | 0,2S; 0,2; 0,5S; 0,5 5Р;10Р |
| Номинальная вторичная нагрузка при cos ф = 0,8, В-А | От 1,25 до 15 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | От 10 до 20 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном | 5; 10 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2 в диапазоне рабочих температур от минус 60 до плюс 55 °С; Т2 в диапазоне рабочих температур от минус 10 до плюс 60 °С |
| Средний срок службы трансформатора, не менее, лет | 30 |
Примечание:
* - Для экспортных поставок
Таблица 4 - Габаритные размеры и масса трансформаторов комбинированных
| НТОЛП-НТЗ, ЗНТОЛП-НТЗ | | | |
| Наименование параметра | Значение параметра | |
| НТОЛП-НТЗ-6(10) | ЗНТОЛП-НТЗ-6(10) | |
| Г абаритные размеры, мм | 449x148x270 | |
| Масса, кг, не более | 40 | |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульные листы руководства по эксплуатации и паспорта.
1 шт.
1 шт.
1 экз.
согласно заказу (не 12 трансформаторов).
менее 1 экз.
на
Трансформатор комбинированный
Предохранитель
Паспорт
Руководство по эксплуатации
осуществляется по документам ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки» и ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (Госреестр № 5811-06); трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07); магазин нагрузок МР 3027 (Госреестр № 34915-07).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации
0.НТЗ. 142.020 РЭ, 0.НТЗ.142.021 РЭ.
Нормативные и технические документы, устанавливающие требования к трансформаторам комбинированным НТОЛП-НТЗ-6, НТОЛП-НТЗ-10, ЗНТОЛП-НТЗ-6, ЗНТОЛП-НТЗ-10
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
3. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
4. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
5. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
6. ТУ 3414-009-30425794-2013 Трансформаторы комбинированные НТОЛП-НТЗ, ЗНТОЛП-НТЗ. Технические условия.
