Номер в госреестре | 55607-13 |
Наименование СИ | Установка поверочная счетчиков газа |
Обозначение типа СИ | УПСГ-200 |
Изготовитель | ООО Завод "РаДан", г.Екатеринбург |
Год регистрации | 2013 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Номер в госреестре | 55607-13 |
Наименование СИ | Установка поверочная счетчиков газа |
Обозначение типа СИ | УПСГ-200 |
Изготовитель | ООО Завод "РаДан", г.Екатеринбург |
Год регистрации | 2013 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Установка поверочная счетчиков газа УПСГ-200 предназначена для воспроизведения расхода газа.
Принцип действия установки основан на сравнении пропущенного через эталонный счетчик контрольного объема воздуха с показаниями поверяемого средства измерений. В качестве эталонного счетчика в установке применяется набор эталонных критических сопел.

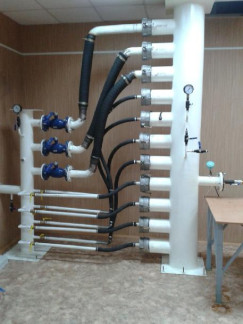

Установка состоит из расходного блока с ресивером и измерительной магистрали, набора контрольно измерительных приборов и вспомогательного оборудования, а также устройства создания и регулирования расхода газа. В качестве поверочной среды используется воздух.
Расходный блок предназначен для обеспечения и поддержания необходимого расхода воздуха, согласно технической документации поверяемого средства.
Расходный блок содержит:
- набор эталонных критических сопел;
- посадочные места для установки сопел, снабженные быстроразъемными
соединениями типа «KAMLOK».
Ресивер предназначен для демпфирования параметров потока перед соплами, а также для обеспечения необходимых расстояний между входными сечениями сопел.
В состав измерительной магистрали входят прямые участки трубопроводов до и после поверяемого СИ с длинами согласно технической документации на поверяемые СИ. Прямые участки трубопроводов снабжены штуцерами для установки датчиков параметров воздушного потока.
Набор контрольно-измерительных приборов предназначен для контроля и измерения параметров поверочной среды в процессе поверки СИ.
Набор контрольно-измерительных приборов и вспомогательного оборудования включает:
- манометр избыточного давления МП3-У (госреестр № 10135-10);
- вакуумметр ВП3-У (госреестр № 10135-10);
- датчик температуры Метран-274 (госреестр № 21968-06);
- датчик дифференциального давления DPS 200 (госреестр № 44736-10);
- преобразователь аналоговых сигналов измерительный универсальный ИТП-11 (госреестр № 52102-12);
- барометр-анероид контрольный М-67 (госреестр № 3744-73);
- измеритель влажности и температуры ИВТМ-7 Р-МК-М-2А (госреестр № 15500-07);
- секундомер механический СОСпр-2б-2-000 (госреестр № 11519-11).
Устройство создания и регулирования расхода воздуха включает:
- компрессорную станцию;
- соединительную магистраль;
- шаровые краны.
Компрессорная станция работает на всасывание и предназначена для создания необходимой расходно-напорной характеристики.
Соединительная магистраль связывает расходный блок установки и компрессорную станцию.
Шаровые краны находятся между расходным блоком и соединительной магистралью. Применяются для выбора комбинации сопел при создании расхода.
В целях предотвращения несанкционированного вмешательства, пломбирование средств измерений, входящих в состав установки, производят в указанных технической документации местах после положительных результатов поверки.
Мета пломбировки указаны на рисунках 2,3,4.
Характеристики | Значение |
Диапазон воспроизводимых расходов, м3/ч | от 0,005 до 200 |
Пределы допускаемой относительной погрешности установки, % | ± 0,3 |
Рабочая среда | Воздух |
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | 20 ± 5 от 20 до 80 от 84 до 107 |
Количество одновременно поверяемых счетчиков, шт. | 1 |
Габаритные размеры мм, не более без компрессорной станции компрессорной станции ресивера компрессорной станции | 4000x3000x700 1100x1040x800 700x630x1800 |
Масса кг, не более без компрессорной станции с компрессорной станцией | 400 1200 |
Характеристики компрессорной станции: напряжение питания, В частота переменного тока, Гц потребляемая мощность кВт, не более | 50±1 22 |
Срок службы лет, не менее | 20 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку методом шелкографии.
Комплектность установки представлена в таблице 2. Таблица 2
№ п/п | Наименование | Обозначение | Количество, шт. | Примечание |
1 | Установка поверочная счетчиков газа УПСГ-200 | БКГН. 0172.00.000 | 1 | |
2 | Руководство по эксплуатации | БКГН. 0172.00.000 РЭ | 1 | |
3 | Паспорт | БКГН 0172.00.000 ПС | 1 | |
4 | Методика поверки | 1 |
осуществляется по документу МП 55607-13 «Инструкция. ГСИ. Установка поверочная счетчиков газа УПСГ-200. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 27 августа 2013 г.
В перечень основного поверочного оборудования входят:
- Государственный первичный эталон объемного и массового расходов газа ГЭТ 118-2006, диапазон расхода 0,003-10000 м3/ч, неопределенность 0,04%;
- барометр-анероид метеорологический БАММ-1, диапазон измерений от 80 до 106 кПа, погрешность ±2 кПа;
- измерители давления многофункциональные ПРОМА-ИДМ предел допускаемой основной погрешности в процентах от верхнего предела измерений, для токового выхода, не более ±1%;
- частотомер XP-64/ Диапазон измеряемых частот от 0,1 Гц до 1000 МГц.
Методика измерений изложена в документе «Инструкция ГЦИ СИ Установка поверочная УПСГ-200. Методика поверки».
Нормативные и технические документы, устанавливающие требования к установке поверочной счетчиков газа
1 ГОСТ Р 8.618-2006 ГЦИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
2 «Установка поверочная УПСГ-200. Руководство по эксплуатации БКГН.0172.00.000 РЭ».
Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ 8.618-2006.
