Газоанализаторы хроматографические полевые ГХ-П001.2М, 55613-13

Назначение

Газоанализаторы хроматографические полевые ГХ-П001.2М предназначены измерения объемной доли водорода, метана, этана, пропана, изобутана, бутана и пентана в воздухе, выделяющегося при дегазации бурового раствора, используемого при бурении нефтяных и газовых скважин.

Описание

Принцип действия газоанализаторов основан на разделении компонентов пробы на хроматографической колонке и регистрации их пиков с помощью термокаталитического детектора.

Газоанализаторы хроматографические полевые ГХ-П001.2М состоят из измерительного блока и блок отбора и подготовки воздуха, используемого в качестве газа-носителя и в пневматической схеме. Газоанализаторы предназначены для использования в составе газокартотажных станций, станций геолого-технологических исследований и геологических кабин, располагаемых в невзрывоопасных зонах.

Управление прибором производится с помощью внешнего персонального компьютера, на котором результаты измерений могут быть представлены в цифровом виде (текущие измерения) и/или в виде графиков, отражающих результаты измерений за заданный промежуток времени.

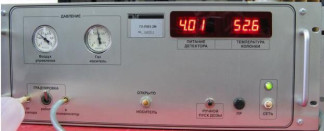

Внешний вид газоанализаторов хроматографических полевых ГХ-П001.2М приведен на рисунке 1.

Газоанализаторы оснащены автономным ПО «Gh_p001MB.exe», которое управляет работой приборов и отображает, обрабатывает, хранит и передает полученные данные.

ПО полностью является метрологически значимым и выполняет следующие функции:

-    создание и хранение файлов калибровки;

-    проверку с помощью эталонного газа;

-    управление процедурой измерений;

-    создание отчетов по результатам измерений;

-    сбор, обработку и передачу полученных данных по локальной сети;

-    хранение полученных данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Технические характеристики

1. Диапазон измерений и пределы допускаемой приведенной погрешности:

2.    Время анализа, мин, не более

1,5

480 х460х180 300 х305х670

3.    Габаритные размеры (длина х ширина х высота), мм, не более:

-    измерительный блок

-блок подготовки газа-носителя

4 . Масса, кг, не более:

-    измерительный блок

5.    Наработка на отказ, ч, не менее

6.    Средний срок службы, лет

8000

8

200

7.    Потребляемая мощность (без компьютера), В-А, не более

8.    Условия эксплуатации:

-    диапазон температуры окружающего воздуха, оС

от 15 до 30 80

от 84 до 106,7

-    диапазон относительной влажности окружающего воздуха, % не более

-    диапазон атмосферного давления, кПа

Знак утверждения типа

Наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса газоанализатора в виде наклейки.

Комплектность

Поверка

осуществляется по документу МП-242-1579-2013 «Газоанализаторы хроматографические полевые ГХ-П001.2М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 25.07.2013 г. Основные средства поверки: стандартные образцы - поверочные газовые смеси ГСО 3907-87 (метан/воздух), ГСО 9126-2008 (бутан/воздух), ГСО 9129-2008 (пентан/воздух), ГСО 3950-87 (водород/воздух), ГСО 9204-2008 (этан/азот), ГСО 3970-87 (пропан/воздух), ГСО 5905-91 (изобутан/воздух).

Сведения о методах измерений

приведены в следующем документе:

Газоанализаторы хроматографические полевые ГХ-П001.2М. Руководство по эксплуатации А.413538.001-02РЭ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам хроматографическим полевым ГХ-П001.2М

Технические условия А.413534.001-02ТУ

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
