Газоанализаторы стационарные модели ZRJ, ZKJ, ZPA, ZPB, ZPG Назначение средства измерений
Газоанализаторы стационарные модели ZRJ, ZKJ, ZPA, ZPB, ZPG предназначены для измерения объемной доли оксида углерода, диоксида углерода, диоксида серы, метана, кислорода, оксида азота, закиси азота в смеси с воздухом, азотом и другими неагрессивными газами.
Описание
Газоанализаторы стационарные модели ZRJ, ZKJ, ZPA, ZPB, ZPG (далее - газоанализаторы) представляют собой стационарные многоканальные приборы непрерывного действия.
Принцип действия газоанализаторов - оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации. В газоанализаторе используется оптический модуль, состоящий из источника инфракрасного излучения, проточной кюветы и детектора. Детектор, заполненный средой, содержащей определяемый компонент, состоит из двух камер, разделенных перегородкой, но соединенных газовым каналом, в котором установлен датчик массового расхода. Инфракрасное излучение, прошедшее через проточную кювету, поглощается в передней камере детектора, газ расширяется и перетекает в заднюю камеру, значение расхода фиксируется датчиком массового расхода.
Для измерения содержания кислорода используется встроенные парамагнитный сенсор, топливная ячейка (fuel cell) или выносной циркониевый датчик.
Газоанализаторы являются многоканальными и обеспечивают одновременное измерение:
- модель ZRJ - до 4-х компонентов;
- модели ZKJ, ZPA, ZPB - до 5-х компонентов;
- модель ZPG - до 2-х компонентов.
Способ отбора пробы - принудительный, за счет внешнего побудителя расхода или избыточного давления в точке отбора пробы.
Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе для установки на стол или в стойку. К основному блоку может быть подключен выносной датчик кислорода модели ZFK7.
На лицевой панели газоанализатора расположен жидкокристаллический дисплей и органы управления; на задней панели - штуцера для подачи анализируемой пробы, газа сравнения, а также клеммы для электрических подключений (питание, выходные сигналы и др.).
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея
- аналоговый выходной сигнал (4-20) мА / (0-1) В по каждому измерительному каналу;
- цифровой выходной сигнал RS-232 (опция для моделей ZRJ, ZKJ), RS-485 (ZPA, ZPB, ZPG), протокол Modbus;
- релейный выходной сигнал (отказ газоанализатора, ошибка калибровки, идентификация диапазона измерений и др. - в зависимости от модели газоанализатора).
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение объемной доли определяемых компонентов в анализируемой среде;
- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА или напряжения (0-1) В;
- формирование выходного цифрового сигнала RS-232 (опция для моделей ZRJ, ZKJ), RS-485 (ZPA, ZPB, ZPG), протокол Modbus;
- переключение контактов реле.
Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствует степени защиты не ниже IP30 по ГОСТ 14254-96.

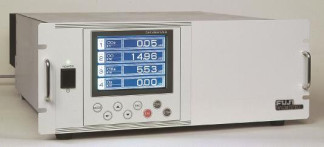

Внешний вид газоанализаторов приведен на рисунках 1 - 5.
.Л
_ 5-3 ,1
_ 11~2П 12.S_1_ J
В
Рисунок 5 - Газоанализатор стационарный модели ZPG
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли определяемых компонентов в анализируемой среде.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- переключение (ручное и автоматическое) диапазонов измерений;
- отображение результатов измерений на дисплее;
- формирование выходных аналогового и цифрового сигналов;
- формирование релейного выходного сигнала;
- самодиагностику аппаратной части газоанализатора;
- корректировку нулевых показаний и чувствительности;
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала;
3) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;
4) непрерывную самодиагностику аппаратной части газоанализатора.
Номер версии ПО отображается на дисплее газоанализатора при включении электрического питания.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
“ZRJ Software” | TK7P6861 | 6.0 | 025CF500h | CRC32 |
“ZKJ Software” | TK7P6753 | 4.00 | 01F610A9h | CRC32 |
“ZP_ Software” (для ZPA, ZPB, ZPG) | TQ500935 | 1.01 | 1B832821h | CRC32 |
Примечание - номер версии ПО должен быть не ниже указанной в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО соответствующих версий. |
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.
Технические характеристики
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов указаны в таблице 2.
Обозначение модели газоанализатора | Определяемый компонент | Диапазоны измерений объемной доли (наименьший и наибольший) | Пределы допускаемой основной погрешности |
приведенной, % | относительной, % |
ZRJ | NO | От 0 до 500 млн-1 От 0 до 1000 млн"1 От 0 до 2000 млн"1 От 0 до 5000 млн-1 | ± 10 ± 8 ± 8 ± 8 | |
SO2 | От 0 до 500 млн-1 От 0 до 1000 млн"1 От 0 до 2000 млн"1 От 0 до 5000 млн-1 | ± 10 ± 8 ± 8 ± 5 | |
| CO | От | 0 | до | 200 млн-1 | ± 5 | |
| | От | 0 | до | 500 млн-1 | ± 5 | |
| | От | 0 | до | 1000 млн-1 | ± 5 | |
| | От | 0 | до | 2000 млн--11 | ± 5 | |
| | От | 0 | до | 5000 млн-1 | ± 5 | |
| | От | 0 | до | 1 % | ± 2,5 | |
| | От | 0 | до | 2 % | ± 2,5 | |
| | От | 0 | до | 5 % | ± 2,5 | |
| | От | 0 | до | 10 % | ± 2,5 | |
| | От | 0 | до | 20 % | ± 1 | |
| | От | 0 | до | 50 % | ± 0,5 | |
| | От | 0 | до | 100 % | ± 0,5 | |
| CO2 | От | 0 | до | 500 млн-1 | ± 8 | |
| | От | 0 | до | 1000 млн-1 | ± 8 | |
| | От | 0 | до | 2000 млн-1 | ± 6 | |
| | От | 0 | до | 5000 млн-1 | ± 4 | |
| | От | 0 | до | 1 % | ± 4 | |
| | От | 0 | до | 2 % | ± 3 | |
| | От | 0 | до | 5 % | ± 3 | |
| | От | 0 | до | 10 % | ± 2 | |
| | От | 0 | до | 20 % | ± 2 | |
| | От | 0 | до | 50 % | ± 2 | |
| | От | 0 | до | 100 % | ± 1 | |
| CH4 | От | 0 | до | 1000 млн-1 | ± 5 | |
| | От | 0 | до | 2000 млн-1 | ± 5 | |
| | От | 0 | до | 5000 млн-1 | ± 5 | |
| | От | 0 | до | 1 % | ± 2,5 | |
| | От | 0 | до | 2 % | ± 2,5 | |
| | От | 0 | до | 5 % | ± 2,5 | |
| | От | 0 | до | 10 % | ± 2,5 | |
| | От | 0 | до | 20 % | ± 2,5 | |
| | От | 0 | до | 50 % | ± 2 | |
| | От | 0 | до | 100 % | ± 2 | |
O2 | От 0 до 5 % От 0 до 10 % От 0 до 25 % | ± 5 ± 3 ± 2 | |
Обозначение модели газоанализатора | Определяемый компонент | Диапазоны измерений объемной доли (наименьший и наибольший) | Пределы допускаемой основной погрешности |
приведенной, % | относительной, % |
ZKJ | NO | От 0 до 50 млн-1 От 0 до 100 млн"1 От 0 до 200 млн--11 От 0 до 500 млн-1 От 0 до 1000 млн"1 От 0 до 2000 млн--11 От 0 до 5000 млн-1 | ± 15 ± 15 ± 10 ± 10 ± 8 ± 8 ± 8 | |
| SO2 | От | 0 | до | 50 млн-1 | ± 10 | |
| | От | 0 | до | 100 млн-1 | ± 10 | |
| | От | 0 | до | 200 млн--11 | ± 10 | |
| | От | 0 | до | 500 млн-1 | ± 10 | |
| | От | 0 | до | 1000 млн-1 | ± 8 | |
| | От | 0 | до | 2000 млн-1 | ± 8 | |
| | От | 0 | до | 5000 млн-1 | ± 5 | |
| | От | 0 | до | 1 % | ± 8 | |
| | От | 0 | до | 2 % | ± 8 | |
| | От | 0 | до | 5 % | ± 5 | |
| | От | 0 | до | 10 % | ± 5 | |
| CO | От | 0 | до | 50 млн-1 | ± 6 | |
| | От | 0 | до | 100 млн-1 | ± 6 | |
| | От | 0 | до | 200 млн-1 | ± 5 | |
| | От | 0 | до | 500 млн-1 | ± 5 | |
| | От | 0 | до | 1000 млн-1 | ± 5 | |
| | От | 0 | до | 2000 млн-1 | ± 5 | |
| | От | 0 | до | 5000 млн-1 | ± 5 | |
| | От | 0 | до | 1 % | ± 2,5 | |
| | От | 0 | до | 2 % | ± 2,5 | |
| | От | 0 | до | 5 % | ± 2,5 | |
| | От | 0 | до | 10 % | ± 2,5 | |
| | От | 0 | до | 20 % | ± 1 | |
| | От | 0 | до | 50 % | ± 0,5 | |
| | От | 0 | до | 100 % | ± 0,5 | |
| CO2 | От | 0 | до | 20 млн-1 -1 | ± 18 | |
| | От | 0 | до | 50 млн -1 | ± 10 | |
| | От | 0 | до | 100 млн | ± 10 | |
| | От | 0 | до | 200 млн--11 | ± 10 ± 10 | |
| | От | 0 | до | 500 млн-1 | ^ 1 W ± 8 | |
| | От | 0 | до | 1000 млн-1 | ± 8 ± 8 | |
| | От | 0 | до | 2000 млн-1 | ± 8 -1- А | |
| | От | 0 | до | 5000 млн-1 | ± 6 ± 4 | |
| | От | 0 | до | 1 % | ± 4 ± 4 | |
| | От | 0 | до | 2 % | т- ± 3 | |
| | От | 0 | до | 5 % | -с э ± 3 | |
| | От | 0 | до | 10 % | -с э 4- 1 | |
| | От | 0 | до | 20 % | ± 2 -1- 9 | |
| | От | 0 | до | 50 % | ± 2 -1- 9 | |
| | От | 0 | до | 100 % | ± 2 ± 1 | |
Обозначение модели газоанализатора | Определяемый компонент | Диапазоны измерений объемной доли (наименьший и наибольший) | Пределы допускаемой основной погрешности |
приведенной, % | относительной, % |
| CH4 | От | 0 | до | 200 млн-1 | ± 6 | |
| | От | 0 | до | 500 млн-1 | ± 6 | |
| | От | 0 | до | 1000 млн-1 | ± 5 | |
| | От | 0 | до | 2000 млн--11 | ± 5 | |
| | От | 0 | до | 5000 млн-1 | ± 5 | |
| | От | 0 | до | 1 % | ± 2,5 | |
| | От | 0 | до | 2 % | ± 2,5 | |
| | От | 0 | до | 5 % | ± 2,5 | |
| | От | 0 | до | 10 % | ± 2,5 | |
| | От | 0 | до | 20 % | ± 2,5 | |
| | От | 0 | до | 50 % | ± 2 | |
| | От | 0 | до | 100 % | ± 2 | |
| O2 | От | 0 | до | 5 % | ± 5 | |
| | От | 0 | до | 10 % | ± 3 | |
| | От | 0 | до | 25 % | ± 2 | |
ZPA (до 5-ти ком- | NO | От | 0 | до | -н л м О 0 2 | ± 10 | |
понентов одновре- | | От | 0 | до | 500 млн- | ± 10 | |
менно) | | От | 0 | до | 1000 млн-1 | ± 8 | |
| | От | 0 | до | 2000 млн-1 | ± 8 | |
| | От | 0 | до | 5000 млн-1 | ± 8 | |
| SO2 | От | 0 | до | 200 млн-1 | ± 10 | |
| | От | 0 | до | 500 млн-1 | ± 10 | |
| | От | 0 | до | 1000 млн-1 | ± 8 | |
| | От | 0 | до | 2000 млн-1 | ± 8 | |
| | От | 0 | до | О О О м л - | ± 5 | |
| | От | 0 | до | 1 % | ± 8 | |
| | От | 0 | до | 2 % | ± 8 | |
| | От | 0 | до | 5 % | ± 5 | |
| | От | 0 | до | 10 % | ± 5 | |
| CO2 | От | 0 | до | 100 млн-1 | ± 10 | |
| | От | 0 | до | 200 млн-1 | ± 10 | |
| | От | 0 | до | 500 млн-1 | ± 8 | |
| | От | 0 | до | 1000 млн-1 | ± 8 | |
| | От | 0 | до | 2000 млн-1 | ± 6 | |
| | От | 0 | до | 5000 млн-1 | ± 4 | |
| | От | 0 | до | 1 % | ± 4 | |
| | От | 0 | до | 2 % | ± 3 | |
| | От | 0 | до | 5 % | ± 3 | |
| | От | 0 | до | 10 % | ± 2 | |
| | От | 0 | до | 20 % | ± 2 | |
| | От | 0 | до | 50 % | ± 2 | |
| | От | 0 | до | 100 % | ± 1 | |
| CO | От 0 до 200 млн-1 От 0 до 500 млн-1 От 0 до 1000 млн-1 От 0 до 2000 млн-1 От 0 до 5000 млн-1 | ± 5 ± 5 -±-5- | |
Обозначение модели газоанализатора | Определяемый компонент | Диапазоны измерений объемной доли (наименьший и наибольший) | Пределы допускаемой основной погрешности |
приведенной, % | относительной, % |
| | От 0 до 1 % | ± 2,5 | |
| | От 0 до 2 % | ± 2,5 | |
| | От 0 до 5 % | ± 2,5 | |
| | От 0 до 10 % | ± 2,5 | |
| | От 0 до 20 % | ± 1 | |
| | От 0 до 50 % | ± 0,5 | |
| | От 0 до 100 % | ± 0,5 | |
| 4 H C | От 0 до 500 млн-1 | ± 6 | |
| | От 0 до 1000 млн"1 | ± 5 | |
| | От 0 до 2000 млн--11 | ± 5 | |
| | От 0 до 5000 млн-1 | ± 5 | |
| | От 0 до 1 % | ± 2,5 | |
| | От 0 до 2 % | ± 2,5 | |
| | От 0 до 5 % | ± 2,5 | |
| | От 0 до 10 % | ± 2,5 | |
| | От 0 до 20 % | ± 2,5 | |
| | От 0 до 50 % | ± 2 | |
| | От 0 до 100 % | ± 2 | |
| O2 (встроенная | От 0 до 10 % | ± 3 | |
| топливная ячей | От 0 до 25 % | ± 2 | |
| ка) | | | |
| O2 (встроенный | От 0 до 5 % | ± 5 | |
| парамагнитный | От 0 до 10 % | ± 3 | |
| сенсор) | От 0 до 25 % | ± 2 | |
| | От 0 до 50 % | ± 1 | |
| | От 0 до 100 % | ± 1 | |
| O2 (внешний | От 0 до 5 % | ± 5 | |
| циркониевый | От 0 до 10 % | ± 3 | |
| датчик) | От 0 до 25 % | ± 2 | |
ZPB | NO | От 0 до 50 млн-1 | ± 15 | |
| | От 0 до 100 млн"1 | ± 15 | |
| | От 0 до 200 млн--11 | ± 10 | |
| | От 0 до 500 млн-1 | ± 10 | |
| | От 0 до 1000 млн-1 | ± 8 | |
| | От 0 до 2000 млн-1 | ± 8 | |
| | От 0 до 5000 млн-1 | ± 8 | |
| 2 O S | От 0 до 50 млн-1 | ± 10 | |
| | От 0 до 100 млн-1 | ± 10 | |
| | От 0 до 200 млн-1 | ± 10 | |
| | От 0 до 500 млн-1 | ± 10 | |
| | От 0 до 1000 млн-1 | ± 8 | |
| | От 0 до 2000 млн-1 | ± 8 | |
| | От 0 до 5000 млн-1 | ± 5 | |
| 2 O C | От 0 до 50 млн-1 | | |
| | От 0 до 100 млн-1 | | |
| | От 0 до 200 млн-1 | ± 10 | |
| | От 0 до 500 млн-1 | ± 10 | |
Обозначение модели газоанализатора | Определяемый компонент | Диапазоны измерений объемной доли (наименьший и наибольший) | Пределы допускаемой основной погрешности |
приведенной, % | относительной, % |
| | От 0 до 1000 млн"1 | ± 8 | |
| | От 0 до 2000 млн--11 | ± 6 | |
| | От 0 до 5000 млн-1 | ± 4 | |
| | От 0 до 1 % | ± 4 | |
| | От 0 до 2 % | ± 3 | |
| | От 0 до 5 % | ± 3 | |
| | От 0 до 10 % | ± 2 | |
| | От 0 до 25 % | ± 1 | |
| CO | От 0 до 50 млн-1 | ± 6 | |
| | От 0 до 100 млн"1 | ± 6 | |
| | От 0 до 200 млн--11 | ± 5 | |
| | От 0 до 500 млн-1 | ± 5 | |
| | От 0 до 1000 млн-1 | ± 5 | |
| | От 0 до 2000 млн-1 | ± 5 | |
| | От 0 до 5000 млн-1 | ± 5 | |
| O2 (встроенная | От 0 до 10 % | ± 5 | |
| топливная ячей | От 0 до 25 % | ± 2 | |
| ка) | | | |
| O2 (встроенный | От 0 до 5 % | ± 5 | |
| парамагнитный | От 0 до 10 % | ± 3 | |
| сенсор) | От 0 до 25 % | ± 2 | |
| | От 0 до 50 % | ± 1 | |
| | От 0 до 100 % | ± 1 | |
| O2 (внешний | От 0 до 5 % | ± 5 | |
| циркониевый | От 0 до 10 % | ± 3 | |
| датчик) | От 0 до 25 % | ± 2 | |
ZPG | NO | От 0 до 2 млн-1 | ± 15 | - |
| | Св. 2 до 10 млн-1 | - | ± 15 |
| | От 0 до 2 млн-1 | ± 15 | - |
| | Св. 2 до 20 млн-1 | - | ± 15 |
| | От 0 до 5 млн-1 | ± 15 | - |
| | Св. 5 до 50 млн-1 | - | ± 15 |
| | От 0 до 10 млн-1 | ± 15 | - |
| | Св. 10 до 100 млн-1 | - | ± 15 |
| 2 O S | От 0 до 4 млн-1 | ± 15 | - |
| | Св. 4 до 10 млн-1 | - | ± 15 |
| | От 0 до 4 млн-1 | ± 15 | - |
| | Св. 4 до 20 млн-1 | - | ± 15 |
| | От 0 до 5 млн-1 | ± 15 | - |
| | Св. 5 до 50 млн-1 | | ± 15 |
Обозначение модели газоанализатора | Определяемый компонент | Диапазоны измерений объемной доли (наименьший и наибольший) | Пределы допускаемой основной погрешности |
приведенной, % | относительной, % |
| От 0 до 10 млн-1 Св. 10 до 100 млн-1 | ± 10 | ± 10 |
| 2 O C | От 0 до 5 млн-1 | ± 25 | |
| | От 0 до 10 млн-1 | ± 25 | |
| | От 0 до 20 млн-1 | ± 18 | |
| | От 0 до 50 млн-1 | ± 10 | |
| CO | От 0 до 5 млн-1 | ± 25 | |
| | От 0 до 2 млн-1 | ± 25 | - |
| | Св. 2 до 10 млн-1 | | ± 25 |
| | От 0 до 2 млн-1 | ± 25 | - |
| | Св. 2 до 20 млн-1 | - | ± 25 |
| | От 0 до 20 млн-1 | ± 15 | - |
| | Св. 20 до 50 млн-1 | - | ± 15 |
| O2 (встроенная | От 0 до 10 % | ± 5 | |
| топливная ячей | От 0 до 25 % | ± 2 | |
| ка) | | | |
| O2 (встроенный | От 0 до 5 % | ± 5 | |
| парамагнитный | От 0 до 10 % | ± 3 | |
| сенсор) | От 0 до 25 % | ± 2 | |
| | От 0 до 50 % | ± 1 | |
| | От 0 до 100 % | ± 1 | |
O2 (внешний циркониевый датчик) | От 0 до 5 % От 0 до 10 % От 0 до 25 % | ± 5 ± 3 ± 2 | |
0,5
0,5
2) Пределы допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности
3) Пределы допускаемой дополнительной погрешности от изменения температуры анализируемой среды на каждые 10 0С, в долях от пределов допускаемой основной погрешности
4) Предел допускаемого времени установления показаний по уровню 0,9 (Т0,9), с:
- модель ZRJ
- модель ZKJ
- модель ZPA, ZPB, ZPG
5) Время прогрева газоанализатора, мин, не более
6) Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности
7) Напряжение питания переменным током частотой 50/60 Гц
8) Потребляемая электрическая мощность, В А, не более:
- модель ZRJ
- модель ZKJ
- модель ZPA, ZPG
- модель ZPB
15
60
30
60
0,5
от 100 до 240
70
250
100
120
Всего листов 12
9) Габаритные размеры и масса газоанализаторов не более указанных в таблице 3.
Таблица 3
Модель | Г абаритные размеры, мм | Масса, кг |
высота | ширина | глубина |
ZRJ | 177 | 483 | 493 | 10 |
ZKJ | 177 | 483 | 578 | 22 |
ZPA | 133 | 483 | 382 | 10 |
ZPB | 133 | 483 | 382 | 11 |
ZPG | 133 | 483 | 382 | 9 |
10) Средний срок службы, лет 10
11) Средняя наработка на отказ, ч 25 000
Условия эксплуатации
- диапазон температуры окружающей среды, oC от минус 5 до плюс 50
- диапазон относительной влажности окружающей среды
при температуре 25 oC, % до 90 (без конденсации)
- диапазон атмосферного давления, кПа от 84 до 106,7
- массовая концентрация пыли в анализируемой среде, мкг/м3, не более 100
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.
Комплектность
Комплект поставки газоанализатора приведен в таблице 4.
Таблица 4
Наименование | Кол-во | Примечание |
Г азоанализатор стационарный модели ZRJ, ZKJ, ZPA, ZPB, ZPG | 1 шт. | Исполнение по заказу |
Дополнительное оборудование: - конвертер NO2 - NO модели ZDLO4 - выносной ZrO2 датчик кислорода модели ZFK7 - пробоотборный зонд до 1300 oC модели ZBAK2 - блок охлаждения пробы модели ZBC91, ZBC92 | | По заказу |
Руководство по эксплуатации | 1 экз. | |
Методика поверки МП-242-1588-2013 | 1 экз. | |
Поверка
осуществляется по документу МП-242-1588-2013 «Газоанализаторы стационарные модели ZRJ, ZKJ, ZPA, ZPB, ZPG. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «09» июля 2013 г.
Основные средства поверки:
- азот особой чистоты сорт 1, 2 по ГОСТ 9293-74;
- стандартные образцы состава - газовые смеси в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по ШДЕК.418313.900 ТУ в комплекте с ГС в баллонах под давлением, выпускаемыми по ТУ 6-162956-92.
Методика измерений приведена в документе «Г азоанализаторы стационарные модели ZRJ, ZKJ, ZPA, ZPB, ZPG. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным модели ZRJ, ZKJ, ZPA, ZPB, ZPG
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 Техническая документация фирмы «Fuji Electric Co., Ltd», Япония.
Рекомендации к применению
при выполнении работ по обеспечению безопасных условий и охраны труда; осуществление деятельности в области охраны окружающей среды.
