Генераторы парогазовых потоков ГПП, 55619-13

Назначение

Генераторы парогазовых потоков ГПП (в дальнейшем - генераторы) предназначены для воспроизведения значений массовой концентрации 2,4,6-тринитротолуола (2, 4, 6 - ТНТ, в дальнейшем - ТНТ) в воздухе (азоте).

Генераторы парогазовых потоков ГПП являются рабочими эталонами 2-го разряда в соответствии с ГОСТ 8.578-2008.

Описание

Генератор парогазовых потоков ГПП представляет собой динамический газовый смеситель и обеспечивает приготовление бинарных газовых смесей путем смешения потоков газов, один из которых (разбавитель) регулируется и измеряется с помощью тепловых регуляторов массового расхода газа, а второй (целевой газ) задается источником паров 2,4,6 - ТНТ (далее - ИП), находящимся в термостате с контролируемой температурой. Источники паров 2,4,6 -ТНТ представляют собой цилиндр из нержавеющей стали, в котором перпендикулярно оси цилиндра расположены металлические элементы-носители (проволочные тканевые сетки с квадратными ячейками), разделенные фторопластовыми кольцами. На сетки по специальной технологии нанесен раствор 2,4,6-тринитротолуола (ТНТ) определенной концентрации насыщенных паров ТНТ над растворами. При заданной температуре ТНТ испаряется с сеток в поток газа-разбавителя.

Генератор конструктивно выполнен в одном блоке, в состав которого входят газовая система и блок управления.

Газовая система включает регуляторы массового расхода газа, термостат, клапаны, побудитель расхода, ресивер, тройники, фильтры и систему соединенных трубопроводов из фторопласта.

В состав системы управления входит контроллер, жидкокристаллический дисплей, клавиатура и источник питания. Система управления предназначена для управления работой всех элементов газовой системы генератора.

Работа генератора осуществляется в ручном режиме. Обмен информацией с компьютером по интерфейсу USB осуществляется только для тестирования, диагностики и настройки генератора на предприятии-изготовителе.

Генератор парогазовых потоков ГГП представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.

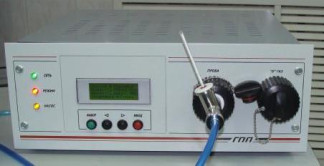

Внешний вид генератора представлен на рис 1.

Программное обеспечение

В генераторе используется встроенное программное обеспечение.

Встроенное программное обеспечение «shelfGO» разработано изготовителем специально для решения задачи приготовления газовых смесей тринитротолуола (2,4,6 - ТНТ) в воздухе (азоте).

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Технические характеристики

Генератор парогазовых смесей ГПП в зависимости от расхода на выходе и типа источников паров 2,4,6-ТНТ, входящих в комплект генератора, воспроизводит следующие значения массовой концентрации 2,4,6 - тринитротолуола в воздухе (азоте):

Таблица 2

Допускаемое относительное отклонение действительного значения массовой концентрации 2,4,6 - тринитротолуола от номинального на выходе генератора не более ± 50 %.

Пределы допускаемой относительной погрешности массовой концентрации 2,4,6 - три-

нитротолуола в газовой смеси на выходе генератора ± 25 %.

Относительное изменение массовой концентрации целевого компонента в ПГС на выходе генератора за 8 ч непрерывной работы после выхода на рабочий режим не более ± 25 %.

Диапазон расхода парогазовой смеси на выходе генератора, приведенный к нормальным условиям (температура 20 °С, атмосферное давление 760 мм рт.ст.), от 250 до 3500 см3/мин.

Пределы допускаемой относительной погрешности установления расхода ± 2 %.

Диапазон температуры термостата генератора от 20 до 30 °С.

Пределы допускаемой абсолютной погрешности установления температуры ± 0,2 °С.

Время выхода генератора на рабочий режим с источником паров 2,4,6 - ТНТ, мин, не более 240.

Время непрерывной работы генератора, ч, не менее 8.

Лист № 3 Всего листов 4

Габаритные размеры генератора, мм, не более: длина - 485; ширина - 545; высота - 190. Масса генератора, кг, не более 30.

Средняя наработка на отказ, не менее 5000 ч.

Средний срок службы, не менее 5 лет.

Электрическое питание генератора осуществляется от однофазной сети переменного тока напряжением 220 +22-22.В и промышленной частотой (50 ± 1) Гц по ГОСТ 13109-97. Мощность, потребляемая генератором, В А, не более 300.

Условия эксплуатации генератора:

-    температура окружающего воздуха от 291 до 298 К (от 18 до 25 °С);

-    атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.);

-    относительная влажность окружающей среды от 40 до 60 % при температуре 25 °С.

Комплектность

Комплект поставки генератора приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1623-2013 "Генератор парогазовых потоков ГПП. Методика поверки", утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2013 г.

Основные средства поверки: расходомеры-счетчики газа РГС номер по Государственному реестру № 20831-06, имеющие предел допускаемой относительной погрешности измерений ± 1,0 %.; термометр лабораторный электронный ЛТ-300 СШЖИ2.822.000 ТУ, диапазон измерения температуры от минус 50 до 300 °С, абсолютная погрешность ± 0,05 °С в диапазоне от минус 50 до 199,99 °С и ± 0,2 °С в диапазоне от 200 до 300 °С; рабочий эталон 1-го разряда хроматограф «Кристалл 5000» с методикой измерения № ИБЯЛ.407282.002 МИ «Методика измерений массовой концентрации 2,4,6-тринитротолуола (ТНТ) в газовой смеси методом газовой хроматографии с детектором захвата. Рабочий эталон 1-го разряда РЭ ИЭТ 154-1-1-2013».

Сведения о методах измерений

Методика измерений приведена в документе «Генератор парогазовых потоков ГПП. Руководство по эксплуатации. ИБЯЛ.407282.002 РЭ».

Нормативные и технические документы, устанавливающие требования к генератору парогазовых потоков ГПП

1    ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия.

3    Технические условия ИБЯЛ.407282.002 ТУ ФГУП СПО «Аналитприбор».

Лист № 4 Всего листов 4

Рекомендации к применению

оказание услуг по обеспечению единства измерений.
