| Номер в госреестре | 55622-13 |
| Наименование СИ | Счетчики воды турбинные |
| Обозначение типа СИ | Arad WT, Arad WSTsb |
| Изготовитель | "Arad Ltd.", Израиль |
| Год регистрации | 2013 |
| Срок свидетельства | 20.11.2018 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Счетчики воды турбинные Arad WT, Arad WSTsb (далее - счетчик) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем холодного водоснабжения.
Принцип работы счетчика состоит в измерении числа оборотов турбины, вращающейся под действием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.
Поток воды попадает в корпус счетчика, поступает в измерительную камеру, внутри которой на твердых опорах вращается турбина, на оси которой установлен магнит ведущей части магнитной муфты. Вода, пройдя измерительную камеру, покидает измерительную камеру. Вращение турбины передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм находиться в герметичной корпусе и отделен от измеряемой среды немагнитным средоразделительным материалом,. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитными кольцами. Корпус счетчика соединяется со счетным механизмом посредством металлического кольца.
Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов турбины в объем, прошедшей через счетчик, воды в м3. Индикаторное устройство счетного механизма имеет шесть роликов и три стрелочных указателя для регистрации объема в м3.
Показания объема воды считывается с индикаторного устройства счетного механизма. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Счетчики изготовлены из корозионно-устойчивых материалов. Детали счетчиков соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики могут комплектоваться:
- устройством отображения на основе жидких кристаллов (далее - ЖКИ);
- радиомодулем, предназначенным для передачи результатов измерения объема воды во внешние информационные системы;
- импульсным выходом (сухой контакт).
Изготавливаются следующие модели счетчиков:
- Arad WTX1-X2-X3-X41;
- Arad WSTsbX1-X2-X3-X41).

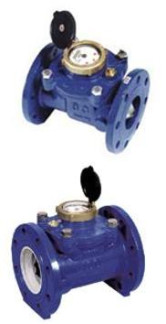

Общий вид и схемы пломбировки счетчиков показан на рисунках 1 и 2.
Счетчики2) имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти счетчика при изготовлении.
Счетчики имеют встроенное ПО, которое устанавливается (прошивается) в памяти счетчика при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для: сбора, преобразования, обработки, передачи и отображения измерительной информации о количестве объема воды на ЖКИ или через интерфейсы связи. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| 3GDTMW | X A II X О ^ : X | -* | -* |
| * Данные недоступны, так как данное прочитано через какой-либо интерфей | ПО не может быть модифицировано, загружено или с после опломбирования. | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010. Не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений. Защита установленного ПО обеспечивается конструктивно.
Таблица 3 - Метрологические и технические характеристики счетчиков воды турбинных Arad WT
| Наименование параметра | Модель Arad | |||||||
| WT50 | WT65 | WT80 | WT100 | WT150 | WT200 | WT250 | WT300 | |
| 1начение параметра | ||||||||
| Диаметр условного прохода (Ду), мм | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| Объемный расход воды, м /ч: - минимальный qmjn - переходный qt - номинальный qn - максимальный qmax | 0,6 1 15 65 | 0,75 1,4 25 100 | 1 1,4 40 110 | 1,6 2 60 200 | 4,5 8 150 410 | 7 8,5 250 730 | 10 13 300 1400 | 11,5 40 400 2000 |
| Наименование параметра | Модель Arad | |||||||
| WT50 | WT65 | WT80 | WT100 | WT150 | WT200 | WT250 | WT300 | |
| Значение параметра | ||||||||
| Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне объемных расходов, %: qmin < q < qt qt < q < qmax | ± 5 ± 2 | |||||||
| Максимальное рабочее избыточное давление, МПа | 1,6 (2,5) | |||||||
| Потеря давления при qmax, МПа, не более | 0,03 | |||||||
| Порог чувствительности, м3/ч, не более | 0,012 | 0,017 | 0,020 | 0,025 | 0,030 | 0,028 | 0,050 | 0,150 |
| Емкость счетного устройства, м3 | 99999,999 | 999999,99 | ||||||
| Цена деления младшего разряда счетного устройства, м3 | 0,001 | 0,01 | ||||||
| Вес импульса, м3/ч | 0,1 | 1 | ||||||
| Рабочие условия эксплуатации: - температура окружающей среды, С - относительная влажность при температуре 35 °С, %, не более | от 5 до 50 80 | |||||||
| Диапазон температур воды, С: | от 5 до 60 | |||||||
| Характеристики радиомодуля: - полоса рабочих частот, МГ ц - выходная мощность, мВт, не более | 868,7-869,2 25 | |||||||
| Присоединительные размеры | в соответствии с эксплуатационной документацией | |||||||
| Габаритные размеры, мм, не более: длина ширина высота | 200 165 214 | 200 185 228 | 230 200 234 | 250 200 250 | 300 238 310 | 350 340 338 | 450 406 438 | 500 460 465 |
| Масса счетчика, кг, не более | 12 | 13 | 15,5 | 19 | 35 | 47 | 75 | 95 |
| Средний срок службы, лет | 12 | |||||||
Таблица 4 - Метрологические и технические характеристики счетчиков воды турбинных Arad WSTsb
| Наименование параметра | Модель Arad | ||||
| WSTsb50 | WSTsb80 | WSTsb100 | WSTsb150 | WSTsb200 | |
| Значение параметра | |||||
| Диаметр условного прохода (Ду), мм | 50 | 80 | 100 | 150 | 200 |
| Объемный расход воды, м /ч: | |||||
| - минимальный qmin | 0,3 | 0,5 | 0,8 | 2,5 | 5 |
| - переходный qt | 0,7 | 0,8 | 1,8 | 3,5 | 15 |
| - номинальный qn | 50 | 120 | 230 | 260 | 450 |
| - максимальный qmax | 100 | 200 | 300 | 410 | 730 |
| Наименование параметра | Модель Arad | ||||
| WSTsb50 | WSTsb80 | WSTsb100 | WSTsb150 | WSTsb200 | |
| Значение параметра | |||||
| Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне объемных расходов, %: qmin < q < qt qt < q < qmax | ± 5 ± 2 | ||||
| Максимальное рабочее избыточное давление, МПа | 1,6 (2,5) | ||||
| Потеря давления при qmax, МПа, не более | 0,03 | ||||
| Порог чувствительности, м3/ч, не более | 0,15 | 0,25 | 0,3 | 0,8 | 2 |
| Емкость счетного устройства, м3 | 99999,999 | 999999,99 | |||
| Цена деления младшего разряда счетного устройства, м3 | 0,001 | 0,01 | |||
| Вес импульса, м3/ч | 0,1 | 1 | |||
| Рабочие условия эксплуатации: о - температура окружающей среды, С - относительная влажность при температуре 35 °С, %, не более | от 5 до 50 80 | ||||
| Диапазон температур воды, С: | от 5 до 60 | ||||
| Характеристики радиомодуля: - полоса рабочих частот, МГ ц - выходная мощность, мВт, не более | 868,7-869,2 25 | ||||
| Присоединительные размеры | в соответствии с эксплуатационной документацией | ||||
| Габаритные размеры, мм, не более: длина ширина высота | 200 165 214 | 230 200 234 | 250 200 250 | 300 283 310 | 350 340 338 |
| Масса счетчика, кг, не более | 12 | 15,5 | 19 | 35 | 47 |
| Средний срок службы, лет | 12 | ||||
наносится на лицевую панель счетчика методом фотолитографии или другим способом не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность счетчиков
| Наименование | Количество |
| Счетчики воды турбинный Arad* | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Комплект монтажных частей и принадлежностей* | 1 шт. |
| * Модель счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. | |
осуществляется в соответствии с разделом 12 документа «Счетчики воды турбинные Arad WT, Arad WSTsb. Руководство по эксплуатации», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 16.10.2013 г.
Основное средство поверки - установка поверочная с диапазоном измерений объемного расхода воды от 0,012 до 2000 м3/ч и пределами допускаемой относительной погрешности измерений объема воды не более ± 0,5 %.
изложены в документе «Счетчики воды турбинные Arad WT, Arad WSTsb. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам воды турбинным Arad WT, Arad WSTsb
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2. Техническая документация «Arad Ltd.», Израиль.
осуществление торговли и товарообменных операций.
