| Номер в госреестре | 55623-13 |
| Наименование СИ | Преобразователи измерительные с интеллектуальными сенсорными модулями |
| Обозначение типа СИ | серий А200 |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 03.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300 предназначены для измерений и передачи в цифровой форме результатов измерений:
- объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2);
- массовой концентрации оксида углерода (СО), сероводорода (H2S), хлористого водорода (HCl), аммиака (NH3), хлора (Cl2), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCl2), синильной кислоты (HCN), фосфина (PH3), паров органических веществ;
- довзрывоопасных концентраций горючих газов и паров.
Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300 (далее - ИП) представляют собой автоматические одноканальные измерительные приборы непрерывного действия.
Принцип действия:
- ИП объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),
- ИП довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК) или оптико-абсорбционный (ОА);
- ИП массовой концентраций паров органических веществ - фотоионизационный (ФИ);
- ИП объёмной доли диоксида углерода - оптико-абсорбционный (ОА);
Конструктивно ИП выполнены одноблочными в пластиковом или металлическом корпусе и состоят из следующих модулей:
- модуль сенсорный интеллектуальный ИСМ-4Т (ИСМ);
- модуль вторичный.
ИП исполнений:
- А200 ... А221, А300 ... А330, В300 ...В330 имеют аналоговый выходной сигнал (4-20) мА,
- С300 . С330 имеют аналоговый выходной сигнал (4-20) мА и дискретные выходные сигналы ("порог 1", "порог 2", "отказ").
ИП всех исполнений имеют светодиод, сигнализирующий о режимах работы («норма», «порог 1", "порог 2", "отказ").
Обозначения, наименования ИП, диапазоны измерений и маркировка взрывозащиты приведены в таблице 1.
Способ забора пробы - диффузионный.
Обозначения, наименования ИП, диапазоны измерений и маркировка взрывозащиты приведены в таблице 1.
| Наименование преобразователя измерительного | Наименование установленной ИСМ | Измеряемый газ | Диапазон измерений | Маркировка взрывозащиты |
| А200 | ИСМ-Н2Б1.0 | Сероводород | 0-20 мг/м3 | 1ЕxibПCT6 |
| А201 | ИСМ-Н2Б2.0 | Сероводород | 0-50 мг/м3 | 1ЕxibПCT6 |
| А203 | ИСМ-ЫН3 1.0 | Аммиак | 0-100 мг/м3 | 1ЕxibПCT6 |
| А204 | ИСМ-Nm 2.0 | Аммиак | 0-2000 мг/м3 | 1ЕxibПCT6 |
| А205 | ИСМ-Nm 3.0 | Аммиак | 0-600 мг/м3 | 1ЕxibПCT6 |
| А206 | ИСМ-Nm 4.0 | Аммиак | 0-200 мг/м3 | 1ЕxibПCT6 |
| А207 | ИСМ-С12 1.0 | Хлор | 0-6 мг/м3 | 1ЕxibПCT6 |
| А208 | ИСМ-С12 2.0 | Хлор | 0-50 мг/м3 | 1ЕxibПCT6 |
| А209 | ИСМ-С12 3.0 | Хлор | 0-30 мг/м3 | 1ЕxibПCT6 |
| А210 | ИСМ-НС1 1.0 | Хлористый водород | 0-10 мг/м3 | 1ЕxibПCT6 |
| А211 | ИСМ-С0 1.0 | Оксид углерода | 0-100 мг/м3 | 1ЕxibПCT6 |
| А212 | ИСМ-С0 2.0 | Оксид углерода | 0-1000 мг/м3 | 1ЕxibПCT6 |
| А213 | ИСМ-Ш2 1.0 | Диоксид азота | 0-20 мг/м3 | 1ЕxibПCT6 |
| А214 | ИСМ-Ш2 2.0 | Диоксид азота | 0-50 мг/м3 | 1ЕxibПCT6 |
| А215 | ИСМ-Б02 1.0 | Диоксид серы | 0-35 мг/м3 | 1ЕxibПCT6 |
| А216 | ИСМ-Б02 2.0 | Диоксид серы | 0-100 мг/м3 | 1ЕxibПCT6 |
| А217 | ИСМ-СОСЬ2 1.0 | Фосген | 0-5 мг/м3 | 1ЕxibПCT6 |
| А218 | ИСМ-НСN 1.0 | Синильная кислота | 0-15 мг/м3 | 1ЕxibПCT6 |
| А219 | ИСМ-О2 | Кислород | 0-30% (об.д.) | 1ЕмЬПСТ6 |
| А220 | ИСМ-Н2 | Водород | 0-2% (об.д.) | 1ЕxibПCT6 |
| А221 | ИСМ-РН3 1.0 | Фосфин | 0-10 мг/м3 | 1ЕxibПCT6 |
| А300 | ИСМ-Н2Б1.0 | Сероводород | 0-20 мг/м3 | 1ЕxibПCT6 |
| А301 | ИСМ-Н2Б2.0 | Сероводород | 0-50 мг/м3 | 1ЕxibПCT6 |
| А303 | иcм-Nmз 1.0 | Аммиак | 0-100 мг/м3 | 1ЕxibПCT6 |
| А304 | ИСМ-Nm3 2.0 | Аммиак | 0-2000 мг/м3 | 1ЕxibПCT6 |
| А305 | иcм-Nmз 3.0 | Аммиак | 0-600 мг/м3 | 1ЕxibПCT6 |
| А306 | ИСМ-Nm3 4.0 | Аммиак | 0-200 мг/м3 | 1ЕxibПCT6 |
| А307 | ИСМ-С12 1.0 | Хлор | 0-6 мг/м3 | 1ЕxibПCT6 |
| А308 | ИСМ-С12 2.0 | Хлор | 0-50 мг/м3 | 1ЕxibПCT6 |
| А309 | ИСМ-С12 3.0 | Хлор | 0-30 мг/м3 | 1ЕxibПCT6 |
| А310 | ИСМ-НС1 1.0 | Хлористый водород | 0-10 мг/м3 | 1ЕxibПCT6 |
| А311 | ИСМ-С0 1.0 | Оксид углерода | 0-100 мг/м3 | 1ЕxibПCT6 |
| А312 | ИСМ-С0 2.0 | Оксид углерода | 0-1000 мг/м3 | 1ЕxibПCT6 |
| А313 | ИСМ-Ы02 1.0 | Диоксид азота | 0-20 мг/м3 | 1ЕxibПCT6 |
| А314 | ИСМ-Ы02 2.0 | Диоксид азота | 0-50 мг/м3 | 1ЕxibПCT6 |
| А315 | ИСМ-Б02 1.0 | Диоксид серы | 0-35 мг/м3 | 1ЕxibПCT6 |
| А316 | ИСМ-Б02 2.0 | Диоксид серы | 0-100 мг/м3 | 1ЕxibПCT6 |
| А317 | ИСМ-СОСЬ2 1.0 | Фосген | 0-5 мг/м3 | 1ЕxibПCT6 |
| А318 | ИСМ-НСN 1.0 | Синильная кислота | 0-15 мг/м3 | 1ЕxibПCT6 |
| А319 | ИСМ-О2 | Кислород | 0-30% (об.д.) | 1ЕxibIICT6 |
| А320 | ИСМ-Н2 | Водород | 0-2% (об.д.) | 1ЕxibПCT6 |
| Наименование преобразователя измерительного | Наименование установленной ИСМ | Измеряемый газ | Диапазон измерений | Маркировка взрывозащиты |
| А324 | ИСМ-CnHm-tk | Г орючие газы и пары | 0-50% НКПР | 1ЕxdibIICT6 |
| А325 | ИСМ-РН3 1.0 | Фосфин | 0-10 мг/м3 | 1ЕxibIICT6 |
| А326 | ИСМ-CnHm-oa | Г орючие газы и пары | 0-100% НКПР | mxibIICT6 |
| А327 | ИСМ-PID 1.0 | Органич. в-ва | 0-20 мг/м3 | mxibIICT6 |
| А328 | ИСМ-PID 2.0 | Органич. в-ва | 0-200 мг/м3 | mxibIICT6 |
| А329 | ИСМ-PID 3.0 | Органич. в-ва | 0-2000 мг/м3 | 1ЕxibIICT6 |
| А330 | ИСМ-Ш2 | Диоксид углерода | 0-5% (об.д.) | 1ЕxibIICT6 |
| B300 | ИСМ-^1.0 | Сероводород | 0-20 мг/м3 | 1ЕxibIICT6 |
| B301 | ИСМ-^2.0 | Сероводород | 0-50 мг/м3 | 1ЕxibIICT6 |
| B303 | ИСМ-Nm 1.0 | Аммиак | 0-100 мг/м3 | 1ЕxibIICT6 |
| B304 | ИСМ-Nm 2.0 | Аммиак | 0-2000 мг/м3 | 1ЕxibIICT6 |
| B305 | ИСМ-Nm 3 .0 | Аммиак | 0-600 мг/м3 | 1ЕxibIICT6 |
| B306 | ИСМ-Nm 4.0 | Аммиак | 0-200 мг/м3 | 1ЕxibIICT6 |
| B307 | ИСМ-02 1.0 | Хлор | 0-6 мг/м3 | 1ЕxibIICT6 |
| B308 | ИСМ-02 2.0 | Хлор | 0-50 мг/м3 | 1ЕxibIICT6 |
| B309 | ИСМ-02 3 .0 | Хлор | 0-30 мг/м3 | 1ЕxibIICT6 |
| B310 | ИСМ-HCl 1.0 | Хлористый водород | 0-10 мг/м3 | 1ЕxibIICT6 |
| B311 | ИСМ^0 1.0 | Оксид углерода | 0-100 мг/м3 | 1ЕxibIICT6 |
| B312 | ИСМ-C0 2.0 | Оксид углерода | 0-1000 мг/м3 | 1ЕxibIICT6 |
| B313 | ИСМ-Ш2 1.0 | Диоксид азота | 0-20 мг/м3 | 1ЕxibIICT6 |
| B314 | ИСМ-NO2 2.0 | Диоксид азота | 0-50 мг/м3 | 1ЕxibIICT6 |
| B315 | ИСМ^02 1.0 | Диоксид серы | 0-35 мг/м3 | 1ЕxibIICT6 |
| B316 | ИСМ-SO2 2.0 | Диоксид серы | 0-100 мг/м3 | 1ЕxibIICT6 |
| B317 | ИСМ-СОСЬ2 1.0 | Фосген | 0-5 мг/м3 | 1ЕxibIICT6 |
| B318 | ИСМ-НСN 1.0 | Синильная кислота | 0-15 мг/м3 | 1ЕxibIICT6 |
| B319 | ИСМ-О2 | Кислород | 0-30% (об.д.) | mxibIICT6 |
| B320 | ИСМ-Н2 | Водород | 0-2% (об.д.) | 1ЕxibIICT6 |
| B324 | ИСМ-СпНт-tk | Г орючие газы и пары | 0-50% НКПР | 1ЕxdibIICT6 |
| B325 | ИСМ-РН3 1.0 | Фосфин | 0-10 мг/м3 | 1ЕxibIICT6 |
| B326 | ИСМ-CnHm-oa | Г орючие газы и пары | 0-100% НКПР | mxibIICT6 |
| B327 | ИСМ-PID 1.0 | Органич. в-ва | 0-20 мг/м3 | 1ЕxibIICT6 |
| B328 | ИСМ-PID 2.0 | Органич. в-ва | 0-200 мг/м3 | 1ЕxibIICT6 |
| B329 | ИСМ-PID 3.0 | Органич. в-ва | 0-2000 мг/м3 | 1ЕxibIICT6 |
| B330 | ИСМ-Ш2 | Диоксид углерода | 0-5% (об.д.) | 1ЕxibIICT6 |
| C300 | ИСМ-^1.0 | Сероводород | 0-20 мг/м3 | 1ЕxibIICT6 |
| C301 | ИСМ-^2.0 | Сероводород | 0-50 мг/м3 | 1ЕxibIICT6 |
| C303 | ИСМ-NH3 1.0 | Аммиак | 0-100 мг/м3 | 1ЕxibIICT6 |
| C304 | ИСМ-Nm 2.0 | Аммиак | 0-2000 мг/м3 | 1ЕxibIICT6 |
| C305 | ИСМ-Nm 3.0 | Аммиак | 0-600 мг/м3 | 1ЕxibIICT6 |
| C306 | ИСМ-Nm 4.0 | Аммиак | 0-200 мг/м3 | 1ЕxibIICT6 |
| Наименование преобразователя измерительного | Наименование установленной ИСМ | Измеряемый газ | Диапазон измерений | Маркировка взрывозащиты |
| C307 | ИСМ-02 1.0 | Хлор | 0-6 мг/м3 | mxibIICT6 |
| C308 | ИСМ-02 2.0 | Хлор | 0-50 мг/м3 | mxibIICT6 |
| C309 | ИСМ-02 3 .0 | Хлор | 0-30 мг/м3 | mxibIICT6 |
| C310 | ИСМ-HCl 1.0 | Хлористый водород | 0-10 мг/м3 | 1ЕxibIICT6 |
| C311 | ИСМ^0 1.0 | Оксид углерода | 0-100 мг/м3 | 1ЕxibIICT6 |
| C312 | ИСМ^0 2.0 | Оксид углерода | 0-1000 мг/м3 | 1ЕxibIICT6 |
| C313 | ИСМ-Ш2 1.0 | Диоксид азота | 0-20 мг/м3 | 1ЕxibIICT6 |
| C314 | ИСМ-Ш2 2.0 | Диоксид азота | 0-50 мг/м3 | 1ЕxibIICT6 |
| C315 | ИСМ^2 1.0 | Диоксид серы | 0-35 мг/м3 | 1ЕxibIICT6 |
| C316 | ИСМ^2 2.0 | Диоксид серы | 0-100 мг/м3 | 1ЕxibIICT6 |
| C317 | ИСМ-СОСЬ2 1.0 | Фосген | 0-5 мг/м3 | 1ЕxibIICT6 |
| C318 | ^M^CN 1.0 | Синильная кислота | 0-15 мг/м3 | 1ЕxibIICT6 |
| C319 | ИСМ-О2 | Кислород | 0-30% (об.д.) | mxibIICT6 |
| C320 | исм-ш | Водород | 0-2% (об.д.) | 1ЕxibIICT6 |
| C324 | ИСМ-CnHm-tk | Г орючие газы и пары | 0-50% НКПР | 1ЕxdibIICT6 |
| С325 | ИСМ-РЮ 1.0 | Фосфин | 0-10 мг/м3 | 1ЕxibIICT6 |
| С326 | ИСМ-CnHm-oa | Г орючие газы и пары | 0-100% НКПР | mxibIICT6 |
| С327 | ИСМ-PID 1.0 | Органич. в-ва | 0-20 мг/м3 | 1ЕxibIICT6 |
| С328 | ИСМ-PID 2.0 | Органич. в-ва | 0-200 мг/м3 | 1ЕxibIICT6 |
| С329 | ИСМ-PID 3.0 | Органич. в-ва | 0-2000 мг/м3 | 1ЕxibIICT6 |
| С330 | ИСМ-Ш2 | Диоксид углерода | 0-5% (об.д.) | 1ЕxibIICT6 |
ИП соответствуют ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ 30852.0-2002 (МЭК 60079-0:1998); ГОСТ Р 51330.1-99 (МЭК 60079-1-98), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ 30852.10-2002 (мЭК 60079-11:1999), имеют маркировку взрывозащиты «1ЕxibIICT6», «1ЕxdibIICT6».
Виды взрывозащиты ИП:
- «взрывонепроницаемая оболочка» (d) по ГОСТ ГОСТ Р 51330.1-99 (МЭК 60079-1-98), ГОСТ 30852.1-2002 (МЭК 60079-1:1998);
- «искробезопасная электрическая цепь» (ib) по ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ 30852.10-2002 (МЭК 60079-11:1999).
В соответствии с ГОСТ Р 52931-2008 ИП является взрывозащищенным электрическим изделием третьего порядка, предназначенным для информационной связи с другими изделиями.
По устойчивости к воздействию климатических факторов ИП соответствуют исполнению Д3 по ГОСТ Р 52931-2008.

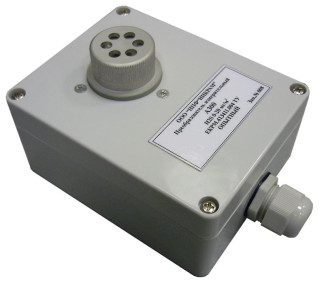

Внешний вид ИП представлен на рисунках 1 и 2.
Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300 имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
ПО ИП имеет следующую структуру:
- модуль приема и обработки цифровых данных от ИСМ;
- модуль расчета выходного тока;
- модуль управления светодиодами и звуковым сигнализатором;
- модуль управления реле;
- модуль хранения констант.
ПО ИП выполняет следующие функции:
- прием и обработку измерительной информации от ИСМ;
- формирование выходного аналогового (все исполнения) и дискретных (только исполнения С300 ... С330);
- диагностика состояния аппаратной части ИП.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тификаци-онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программно-го обеспечения |
| inkram smc | inkram smc | v.1.0.1.11 | 7b846451fd6910f6f0f21c41bfc82188 | MD5 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | ||||
Влияние встроенного программного обеспечения ИП учтено при нормировании метрологических характеристик.
ИП имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «А» по МИ 3286-2010.
| Обозначение установленной ИСМ-4Т (ИСМ) | Единица измере ний | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности (Ад) | Цена единицы наи меньшего разряда |
| ИСМ-CnHm-tk 1) | % НКПР | От 0 до 60 | От 0 до 50 | ± 5 | 0,1 |
| ИСМ-CnHm-oa 2) | От 0 до 100 | От 0 до 50 | ± 5 | 1 | |
| Св. 50 до 100 | ± (5 + 0,1 (CBX-50)) | ||||
| ИСМ-О2 | объемная доля, % | От 0 до 30 | От 0 до 30 | ± 0,9 | 0,1 |
| ИСM-H2 | От 0 до 2 | От 0 до 2 | ± 0,2 | 0,1 | |
| ИСM-CО2 | От 0 до 5 | От 0 до 5 | ± (0,1+0,15 Свх) | 0,1 | |
| ИСМ-ТО 1.0 | мг/м3 | От 0 до 100 | От 0 до 20 | ± 4 | 0,1 |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| ИСM-CО 2.0 3) | мг/м3 | От 0 до 1000 | От 0 до 200 | ± 40 | 1 |
| Св. 200 до 1000 | ± (40 + 0,2(Свх-200)) | ||||
| исм-а2 1.0 | мг/м3 | От 0 до 6 | От 0 до 1 | ± 0,2 | 0,1 |
| Св. 1 до 6 | ± (0,2 + 0,2(Свх-1)) | ||||
| ИСМ-02 2.0 3) | мг/м3 | От 0 до 50 | От 0 до 10 | ± 2 | 0.1 |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| исм-а2 3.0 3) | мг/м3 | От 0 до 30 | От 0 до 6 | ±1,2 | 0,1 |
| Св. 6 до 30 | ± (1,2 + 0,2(Свх-6)) | ||||
| ИСM-NH3 1.0 | мг/м3 | От 0 до 100 | От 0 до 20 | ± 4 | 0,1 |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| ИСМ-Nm 2.0 3) | мг/м3 | От 0 до 2000 | От 0 до 400 | ± 80 | 1 |
| Св. 400 до 2000 | ± (80 + 0,2(Свх-400)) | ||||
| ИСM-NH3 3.0 3) | мг/м3 | От 0 до 600 | От 0 до 120 | ±20 | 1 |
| Св. 120 до 600 | ±(20+0,2(Свх-120)) | ||||
| ИСM-NH3 4.0 | мг/м3 | От 0 до 200 | От 0 до 20 | ± 5 | 0,1 |
| Св. 20 до 200 | ± (5 + 0,20(Свх-20)) | ||||
| ИСM-Н2S 1.0 | мг/м3 | От 0 до 20 | От 0 до 3 | ± 0,6 | 0,1 |
| Св. 3 до 20 | ± (0,6 + 0,2(Свх-3)) | ||||
| исм-rns 2.0 | мг/м3 | От 0 до 50 | От 0 до 10 | ± 2 | 0,1 |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| ИСМ-HCl 1.0 | мг/м3 | От 0 до 10 | От 0 до 3 | ± 1 | 0,1 |
| Св. 3 до 10 | ± (1 + 0,2(Свх-3)) | ||||
| ИСM-NO2 1.0 | мг/м3 | От 0 до 20 | От 0 до 5 | ±1 | 0,1 |
| Св. 3 до 20 | ± (1 + 0,2(Свх-5)) | ||||
| ИСМ-NO 2.0 | мг/м3 | От 0 до 50 | От 0 до 10 | ±2 | 0,1 |
| Св. 10 до 50 | ± (2 + 0,2(Свх-10)) | ||||
| ИСM-SO2 1.0 | мг/м3 | От 0 до 35 | От 0 до 6 | ±1,2 | 0,1 |
| Св. 6 до 35 | ± (1,2 + 0,2(Свх-6)) | ||||
| ИСM-SO2 2.0 3) | мг/м3 | От 0 до 100 | От 0 до 20 | ±4 | 0,1 |
| Св. 20 до 100 | ± (4 + 0,2(Свх-20)) | ||||
| ИСМ-СОСЬ2 1.0 3) | мг/м3 | От 0 до 15 | От 0 до 1 | ±0,3 | 0,1 |
| Св. 1 до 5 | ± (0,3 + 0,25(Свх-1)) |
| Обозначение установленной ИСМ-4Т(ИСМ) | Единица измере ний | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности (Ад) | Цена единицы наи меньшего разряда |
| ИСМ-reN 1.0 | мг/м1 | От 0 до 30 | От 0 до 3 | ±0,6 | 0,1 |
| Св. 3 до 15 | ± (0,6 + 0,25(Свх-3)) | ||||
| ИСМ-РН3 1.0 3) | мг/м3 | От 0 до 10 | От 0 до 2 | ±0,4 | 0,1 |
| Св. 2 до 10 | ± (0,4 + 0,2(Свх-2)) | ||||
| ИСМ-PID 1.0 4) | мг/м3 | От 0 до 20 | От 0 до 20 | ± (0,5+0,2Свх) | 0,1 |
| ИСМ-PID 2.0 5) | мг/м3 | От 0 до 200 | От 0 до 200 | ± (5+0,2Свх) | 1 |
| ИСМ-PID 3.0 6) | мг/м3 | От 0 до 2000 | От 0 до 2000 | ± (10+0,2Свх) | 1 |
Примечания:
1) - градуировка ИП с установленной ИСМ-СпНт-tk может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан, бензол. ИП с установленной ИСМ-СтНт-tk с градуировкой на метан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных концентраций
(5 - 50) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 12 %НКПР (перечень контролируемых компонентов указан в приложении к паспорту);
2) - градуировка ИП с установленной ИСМ-СпНт-oa может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан. ИП с установленной ИСМ-СпНт-oa с градуировкой на гексан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси (пропана, бутана, пентана гексана) в воздухе в диапазоне сигнальных концентраций (5 - 25) %НКПР при установке порога срабатывания по уровню "Порог 2" равным
20 %НКПР.
3) - не применяется для контроля ПДК в воздухе рабочей зоны, только для аварийных ситуаций;
4) - градуировка ИП с установленной ИСМ-PID 1.0 может проводиться индивидуально по следующим компонентам: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, сероуглерод;
5) - градуировка ИП с установленной ИСМ-PID 2.0 может проводиться индивидуально по следующим компонентам: изобутилен, бензол, бутанол, о-ксилол;
6) - градуировка ИП с установленной ИСМ-PID 3.0 может проводиться индивидуально по следующим компонентам: толуол, гексан, этанол.
Свх - значение содержания определяемого компонента на входе ИП, объемная доля, %, массовая концентрация, мг/м , довзрывоопасная концентрация, % НКПР._
| Наименование установленной ИСМ | Единица физической величины | Значение порога* срабатывания сигнализации устанавливаемого при выпуске | Диапазон установки порога срабатывания сигнализации | ||
| «ПОРОГ1» | «ПОРОГ 2» | «ПОРОГ1» | «ПОРОГ 2» | ||
| ИСМ-CnHm-tk (по метану) | 10 | 20 | 10 - 20 | 20 - 45 | |
| ИСМ-CnHm-tk (для суммарных углеводородов) | % НКПР | 7 | 12 | ||
| ИСМ-CnHm-oa (по метану, бутану, пропану, гексану) | 10 | 20 | 10 - 20 | 20 - 90 | |
| ИСМ-О2 | объемная | 23,0 (на повышение) | 19 (на принижение) | 21-30 | 10-21 |
| ИСМ-Н2 | доля, % | 0,4 | 0,8 | 0, 4 1 0 | 1,0 - 1,8 |
| ИСМ-ТО2 | 1,2 | 4,5 | ,5 2, 1 ,3 0, | ,8 4, 1 ,5 2, | |
| ИСМ-ТО 1.0 | 20 | 90 | 10-50 | 50-90 | |
| ИСМ-ТО 2.0 | 200 | 600 | 100-500 | 500-900 | |
| ИСМ-а2 1.0 | 1 | 5 | 0,5-2,5 | 2,5-5 | |
| ИСМ-02 2.0 | 5 | 20 | 5-25 | 25-45 | |
| ИСМ-а2 3.0 | мг/м3 | 3 | 10 | 2,5-15 | 15-27 |
| ИСМ-Nm 1.0 | 20 | 60 | 10-50 | 50-90 | |
| ИСМ-Nm 2.0 | 200 | 500 | 160-400 | 400-1800 | |
| ИСМ-Nm 3.0 | 60 | 500 | 40-300 | 300-550 | |
| ИСМ-Nm 4.0 | 20 | 100 | 10-110 | 110-190 | |
| ИСМ-rns 1.0 | 3 | 10 | 1,5-10 | 10-18 | |
| ИСМ-rns 2.0 | 10 | 20 | 5-25 | 25-45 | |
| ИСМ-HCl 1.0 | 5 | 9 | 3-6 | 6-9 | |
| ИСМ-Ш2 1.0 | / 3 | 5 | 15 | 2-10 | 10-18 |
| ИСМ-Ш2 2.0 | мг/м | 5 | 25 | 4-25 | 25-45 |
| ИСМ^02 1.0 | 10 | 30 | 4-15 | 15-30 | |
| ИСМ-SO2 2.0 | 30 | 90 | 10-50 | 50-90 | |
| ИСМ-СОСЬ2 1.0 | 1,5 | 4,5 | 0,6-2,5 | 2,5-4,7 | |
| ИСМ-НСК 1.0 | 3 | 10 | 1,5-8 | 8-14 | |
| ИСМ- PH3 1.0 | мг/м3 | 2 | 5 | 1-5 | 5-9 |
| ИСМ-PID 1.0 (по винилхлориду) | мг/м3 | 5 | 15 | 2-10 | 10-18 |
| ИСМ-PID 1.0 (по метилмеркаптану) | мг/м3 | 3 | 10 | 2-11 | 11-18 |
| ИСМ-PID 1.0 (по этилмеркаптану) | мг/м3 | 3 | 10 | 2-11 | 11-18 |
| ИСМ-PID 1.0 (по фенолу) | мг/м3 | 3 | 10 | 2-11 | 11-18 |
| Наименование установленной ИСМ | Единица физической величины | Значение порога* срабатывания сигнализации устанавливаемого при выпуске | Диапазон установки порога срабатывания сигнализации | ||
| «ПОРОГ1» | «ПОРОГ 2» | «ПОРОГ1» | «ПОРОГ 2» | ||
| ИСМ-PID 1.0 (по сероуглероду) | мг/м3 | 10 | 15 | 2-11 | 11-18 |
| ИСМ-PID 2.0 (по изобутилену) | мг/м3 | 100 | 150 | 20 - 110 | 110-190 |
| ИСМ-PID 2.0 (по бензолу) | мг/м3 | 15 | 45 | 10 - 40 | 40-190 |
| ИСМ-PID 2.0 (по бутанолу) | мг/м3 | 30 | 90 | 20-80 | 80-190 |
| ИСМ-PID 2.0 (по о-ксилолу) | мг/м3 | 50 | 150 | 20 - 100 | 100 - 190 |
| ИСМ-PID 3.0 (по толуолу) | мг/м3 | 150 | 450 | 50-400 | 400-1800 |
| ИСМ-PID 3.0 (по гексану) | мг/м3 | 300 | 900 | 100-800 | 800-1800 |
| ИСМ-PID 3.0 (по этанолу) | мг/м3 | 1000 | 1500 | 400-1000 | 1000-1800 |
| *) По требованию Заказчика могут быть установлены другие значения порогов срабатывания сигнализации, но в пределах диапазона установки порогов срабатывания сигнализации. | |||||
4) Пределы допускаемой дополнительной погрешности ИП при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, указаны в таблице 5.
Таблица 5 - Пределы допускаемой дополнительной погрешности ИП при изменении температуры окружающей и контролируемой сред_
| Наименование установленной ИСМ | Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-СпНт-tk | 1 |
| ИСМ-СпНт-oa | 1,7 |
| ИСМ-О2 | 0,2 на каждые 10°С |
| ИСМ-С02 | 0,5 |
| ИСМ- (СО 1.0, СО 2.0) | 0,4 на каждые 10°С |
| ИСМ- (С1 1.0, С1 2.0, С1 3.0) | |
| исм - (Nrn3 1.0 - Nrn3 4.0) | |
| ИСМ-(Н2Б1.0, mS2.0) | |
| ИСМ-НС1 1.0 | |
| ИСМ-(Ш2 1.0, N02 2.0) | |
| ИСМ -(S02 1.0, S02 2.0) | |
| ИСМ-СОСЬ2 1.0 | |
| ИСМ-reN 1.0 | |
| ИСМ-Pro 1.0 | |
| ИСМ-Н2 | |
| ИСМ-PID 1.0 | 0,4 на каждые 10°С |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
5) Пределы допускаемой дополнительной погрешности ИП от изменения атмосферного давления в рабочих условиях эксплуатации от номинального значения давления 100 кПа указаны в таблице 6.
Таблица 6 - Пределы допускаемой дополнительной погрешности ИП от изменения атмосферного давления
| Наименование установленной ИСМ | Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-CnHm-tk | 1 |
| ИСМ-CnHm-oa | 1 |
| ИСМ-О2 | 0,2 на каждые 10 кПа |
| ИСМ-ТО2 | 1 |
| ИСМ-(Ш 1.0, СО2.0) | 0,2 на каждые 3,3 кПа |
| ИСМ - (Cl2 1.0, Cl2 2.0, Cl2 3.0) | 0,2 на каждые 3,3 кПа |
| ИСМ- (NH3 1.0 - NH3 4.0) | |
| ИСМ- (mS1.0, Н2S2.0) | |
| ИСМ-HCl 1.0 | |
| ИСМ- (NO2 1.0, NO2 2.0) | |
| ИСМ - (SO2 1.0, SO2 2.0) | |
| ИСМ-СОСЬ2 1.0 | |
| ИСМ-KCN 1.0 | |
| ИСМ-РЮ 1.0 | |
| ИСМ-Н2 | |
| ИСМ-PID 1.0 | 1 |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
6) Пределы допускаемой дополнительной погрешности при изменении относительной влажности в рабочих условиях эксплуатации от номинального значения относительной. влажности 65% при температуре 25°С должны соответствовать значениям, указанным в таблице 7.
Таблица 7 - Пределы допускаемой дополнительной погрешности ИП при изменении относительной влажности
| Наименование установленной ИСМ | Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-CnHm-tk | 1,4 |
| ИСМ-CnHm-oa | 1 |
| ИСМ-О2 | 0,2 на каждые 10 % |
| ИСМ-ТО2 | 1 |
| ИСМ-(Ш 1.0, СО2.0) | 0,2 на каждые 10 % |
| ИСМ - (Cl 1.0, Cl 2.0, Cl 3.0) | |
| ИСМ- (NH3 1.0 - NH3 4.0) | |
| исм- (rnS1.0, rnS2.0) | |
| ИСМ-HCl 1.0 | 1 на каждые 10 % |
| ИСМ- (NO2 1.0, NO2 2.0) | 0,2 на каждые 10 % |
| ИСМ - (SO2 1.0, SO2 2.0) | |
| ИСМ-СОСЬ2 1.0 | 0,5 на каждые 10 % |
| ИСМ-KCN 1.0 |
| Наименование установленной ИСМ | Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности |
| ИСМ-Pro 1.0 | 0,5 на каждые 10 % |
| ИСМ-Н2 | |
| ИСМ-PID 1.0 | 0,1 |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
7) Пределы допускаемой суммарной дополнительной погрешности от воздействия неиз-меряемых компонентов, содержания которых приведены в таблице 8, равны 1,0 в долях основной абсолютной погрешности в начальной точке диапазона измерений.
Таблица 8 - Пределы допускаемой суммарной дополнительной погрешности от воздействия не измеряемых компонентов_
| Наименование | Содержание не измеряемых компонентов | ||||||||
| установленной ИСМ | NH3, мг/м | CO, мг/м3 | H2S,3 мг/м | Cl2,3 мг/м | H2 | N0, мг/м3 | N02, мг/м | S02,3 мг/м | СН4, %об |
| ИСМ-NTO 1.0 | - | 500 | 3 | 1 | 2%(об.д.) | 5 | 20 | 5 | 4,4 |
| ИСМ-Nm 2.0 | - | 1000 | 50 | 1 | 2%(об.д.) | 100 | 400 | 20 | 4,4 |
| ИСМ-Nm 3.0 | - | 500 | 10 | 5 | 2%(об.д.) | 10 | 100 | 10 | 4,4 |
| ИСМ-Nm 4.0 | - | 1000 | 20 | 5 | 2%(об.д.) | 30 | 60 | 30 | 4,4 |
| ИСМ-СО 1.0 | 1000 | - | 10 | 5 | 25 млн-1 | 100 | 100 | 10 | 4,4 |
| ИСМ-СО 2.0 | 1000 | - | 50 | 30 | 120 млн-1 | 300 | 300 | 50 | 4,4 |
| ИСМ-rns 1.0 | 60 | 500 | - | 3 | 500 млн-1 | 200 | 100 | 3 | 4,4 |
| ИСМ-rns 2.0 | 180 | 1000 | - | 10 | >500 млн-1 | 500 | 300 | 6 | 4,4 |
| ИСМ-С1 1.0 | 5 | 100 | 2,5 | - | 0,4% (об.д.) | 2 | 0,5 | 5 | 4,4 |
| ИСМ-Cl 2.0 | 10 | 500 | 10 | - | 0,4% (об.д.) | 20 | 5 | 10 | 4,4 |
| ИСМ-Cl 3.0 | 6 | 300 | 6 | - | 0,4% (об.д.) | 12 | 3 | 6 | 4,4 |
| ИСМ-Ш | 100 | 500 | 20 | 1 | 100 | 100 | 100 | 4,4 | |
| ИСМ-Ы02 1.0 | 30 | 100 | 5 | 1 | 1%(об.д.) | 100 | - | 5 | 4,4 |
| ИСМ-Ы02 2.0 | 100 | 300 | 15 | 3 | 1%(об.д.) | 300 | - | 15 | 4.4 |
| ИСМ-02 | - | - | - | - | 1%(об.д.) | - | - | - | 1,0 |
| ИСМ-S02 1.0 | 60 | 100 | 3 | 1 | 0,4%(об.д.) | 200 | 100 | - | 4,4 |
| ИСМ^02 2.0 | 180 | 300 | 6 | 1 | 0,4%(об.д.) | 500 | 300 | - | 4.4 |
| ИСМ-HCN 1.0 | 10 | 100 | 3 | 80 | 0,4% (об.д.) | 100 | 8 | 3 | 4,4 |
| ИСМ-C0C12 1.0 | 1,0 | 60 | 0,05 | 0,5 | 0,4% (об.д.) | 0,5 | 50 | 0,1 | 4,4 |
| ИСМ-HCl 1.0 | 10 | 60 | 3 | 3 | 0,4% (об.д.) | 2 | 1 | 1 | 4,4 |
| ИСМ-PH3 1.0 | 20 | 100 | 1,0 | 1,0 | 0,4% (об.д.) | 0,5 | 1,0 | 2,0 | 4,4 |
| ИСМ-CnHm-tk | 1500 | 100 | (1) | (1) | 0,05% (об.д.) | 50 | 50 | (1) | - |
| ИСМ-CnHm-oa | 1500 | 100 | 50 | 50 | 1% (об.д.) | 500 | 400 | 100 | - |
| ИСМ-ТО2 | 1500 | 100 | 50 | 50 | 1% (об.д.) | 500 | 400 | 100 | 2,2 |
| ИСМ-PID 1.0 | 1,0 | - (2) | 0,5 | - (2) | - (2) | 1,5 | 3,0 | - (2) | - (2) |
| ИСМ-PID 2.0 | 15 | - (2) | 10 | - (2) | - (2) | 20 | 50 | - (2) | - (2) |
| ИСМ-PID 3.0 | 120 | - (2) | 8 | - (2) | - (2) | 15 | 40 | - (2) | - (2) |
Примечание:
1) Чувствительность ИСМ необратимо уменьшается до 20% от начальной при воздействии в течение 8 ч: [Н^]=10 мг/м3; [S02]=20 мг/м3; [CL2]=1 мг/м3;
2) ИСМ-PID 1.0, ИСМ-PID 2.0, ИСМ-PID 3.0 не обладают чувствительностью к перечисленным газам, т.к. значение потенциала ионизации этих газов больше 10,6 эВ.
8) Интервал времени с момента включения до выхода в режим измерений (время прогрева), мин, не более 5
9) Время установления выходного сигнала T0,9 без учета транспортного запаздывания, указано в таблице 9.
Таблица 9 - Время установления выходного сигнала
| Наименование установленной ИСМ | Время установления выходного сигнала T0,9 с |
| ИСМ-СпНт-tk | 15 |
| ИСМ-СпНт-oa | 30 |
| ИСМ-О2 | |
| ИСМ-С02 | |
| ИСМ-(СО 1.0, СО2.0) | 45 |
| ИСМ - (С12 1.0, С12 2.0, С12 3.0) | |
| ИСМ- (Ж3 1.0 - Nrn 4.0) | |
| исм- (rnS1.0, rnS2.0) | |
| ИСМ-НС1 1.0 | 120 |
| ИСМ- (N02 1.0, N02 2.0) | 45 |
| ИСМ - (S02 1.0, S02 2.0) | |
| ИСМ-СО^2 1.0 | 120 |
| ИСМ-KCN 1.0 | 60 |
| ИСМ^Ю 1.0 | |
| ИСМ-Н2 | 45 |
| ИСМ-PID 1.0 | 30 |
| ИСМ-PID 2.0 | |
| ИСМ-PID 3.0 |
10) Интервал времени работы ИП без корректировки показаний, месяцев, не более 6
11) Параметры электрического питания ИП представлены в таблице 10
| Исполнение ИП | Диапазон напряжения питания (Ипит), В | Ток потребления, не более, мА | Тип подключения |
| А200-А221 | 12 - 24 | 25 (при Цпит=12В) 25 (при Цпит=24 В) | Двухпроводное |
| А300 - А320, А325 | 10 - 24 | 35 (при Цпит=10 В) 35 (при Цпит=24В) | Трехпроводное |
| А324 | 10 - 24 | 80 (при Цпит= 10 В) 40 (при Цпит= 24В) | Трехпроводное |
| А326 | 10 - 24 | 25 (при Цпит= 10 В) 20 (при Цпит= 24В) | Трехпроводное |
| А327-А329 | 10 - 24 | 40 (при Цпит= 10 В) 20 (при Цпит= 24В) | Трехпроводное |
| А330 | 10 - 24 | 80 (при Цпит= 10 В) 40 (при Цпит= 24В) | Трехпроводное |
| В300- В320, B325 | 10 - 24 | 40 (при Цпит= 10В) 30 (при Цпит= 24В) | Трёхпроводное |
| B324 | 10 - 24 | 60 (при Цпит= 10В) 40 (при Цпит= 24в) | Трёхпроводное |
| В326 | 10 - 24 | 30 (при Цпит= 10В) 20 (при Цпит= 24в) | Трёхпроводное |
| B327-B329 | 10 - 24 | 40 (при Цпит= 10В) 30 (при Цпит= 24в) | Трёхпроводное |
| B330 | 10 - 24 | 80 (при Цпит= 10В) 50 (при Цпит= 24в) | Трёхпроводное |
| C300- C320, С325 | 10 - 24 | 40 (при Цпит= 10В) 30 (при Цпит= 24в) | Трёхпроводное |
| C324 | 10 - 24 | 60 (при Цпит= 10В) 40 (при Цпит= 24в) | Трёхпроводное |
| C326 | 10 - 24 | 30 (при Цпит= 10В) 20 (при Цпит= 24в) | Трёхпроводное |
| C327-C329 | 10 - 24 | 40 (при Цпит= 10В) 30 (при Цпит= 24В) | Трёхпроводное |
| C330 | 10 - 24 | 80 (при Цпит= 10В) 50 (при Цпит= 24В) | Трёхпроводное |
12) Габаритные размеры, мм, не более ИП исполнений А200 . А221, А300 . А330
- длина 150
- ширина 130
- высота 90 ИП исполнения В300 .В330
- длина 150
- ширина 85
- высота 95 ИП исполнения C300. С330
- длина 150
- ширина 85
- высота 95
13) Масса, кг, не более 0,75
(с учетом технического обслуживания), ч 40 000 15) Средний срок службы сенсоров, лет:
ЭХ (кроме кислорода) 1
ЭХ (кислород) 2
ТК (горючие газы и пары) 1
ОА (горючие газы и пары, диоксид углерода) 5
PID 5
Рабочие условия эксплуатации
Диапазон атмосферного давления, кПа от 80 до 120 Диапазоны температуры и относительной влажности
окружающей и анализируемой сред см. таблицу 11
Таблица 11 - Диапазоны температуры и относительной влажности
окружающей и анализируемой сред
| Наименование ИП | Диапазон температур, °С | Диапазон относительной влажности, % при температуре 25 °С |
| А200, А201 | От минус 40 до плюс 45 | 15-90 ( без конденсации) |
| А203-А209 | От минус 40 до плюс 45 | 20-98 ( без конденсации) |
| А211-А216, А220 | От минус 40 до плюс 45 | 20-90 ( без конденсации) |
| А210, А217, А218, А221 | От минус 30 до плюс 45 | 15-90 ( без конденсации) |
| А219 | От минус 30 до плюс 45 | 5-95 ( без конденсации) |
| А300, А301 | От минус 40 до плюс 45 | 15-90 ( без конденсации) |
| А303-А309 | От минус 40 до плюс 45 | 20-98 ( без конденсации) |
| А311-А316, А320 | От минус 40 до плюс 45 | 20-90 ( без конденсации) |
| А310, А317, А318, А325 | От минус 30 до плюс 45 | 15-90 ( без конденсации) |
| А319 | От минус 30 до плюс 45 | 5-95 ( без конденсации) |
| А324 | От минус 40 до плюс 45 | 5-98 ( без конденсации) |
| А326 | От минус 40 до плюс 45 | 0-98 (без конденсации) |
| А327, А328, А329 | От минус 30 до плюс 45 | 0-90 (без конденсации) |
| А330 | От минус 40 до плюс 45 | 0-95 (без конденсации) |
| B300, B301 С300, С301 | От минус 40 до плюс 45 | 15-90 ( без конденсации) |
| B303-B309 С303-С309 | От минус 40 до плюс 45 | 20-98 ( без конденсации) |
| B311-B316, B320 С311-С316, С320 | От минус 40 до плюс 45 | 20-90 ( без конденсации) |
| B310, B317, B318, B325 С310, С317, С318, С325 | От минус 30 до плюс 45 | 15-90 ( без конденсации) |
| B319С319 | От минус 30 до плюс 45 | 5-95 ( без конденсации) |
| B324 С324 | От минус 40 до плюс 45 | 5-98 ( без конденсации) |
| B326 С326 | От минус 40 до плюс 45 | 0-98 (без конденсации) |
| B327, B328, B329 С327, С328, С329 | От минус 30 до плюс 45 | 0-90 (без конденсации) |
| B330С330 | От минус 40 до плюс 45 | 0-95 (без конденсации) |
наносится типографским способом на титульный лист паспорта и на ИП в виде наклейки.
| Таблица 12 - Комплектность И | П исполнений: А200 . А221, А300 . А330 | |
| Обозначение | Наименование | Количество |
| ЕКРМ.413411.001-хх | Преобразователь измерительный | по заказу, шт. |
| ЕКРМ.413411.007-хх | по заказу, шт. | |
| ЕКРМ.413411.001-ххПС | Паспорт | 1 экз. на ИП |
| ЕКРМ.413411.007-ххПС | 1 экз. на ИП | |
| ЕКРМ.413422.003-ххПС | Паспорт | 1 экз на ИСМ |
| ЕКРМ.413422.004-ххПС | 1 экз. на ИСМ | |
| ЕКРМ.413422.005ПС | 1 экз. на ИСМ | |
| ЕКРМ.413422.006ПС | 1 экз на ИСМ | |
| ЕКРМ.413422.007-ххПС | 1 экз на ИСМ | |
| ЕКРМ.413422.008ПС | 1 экз на ИСМ | |
| ЕКРМ.413216.001ПС | 1 экз на ИСМ | |
| Крепёж преобразователя измерительного | 1 компл. на ИП (по заказу) | |
| Упаковка | 1 шт. | |
| МП-242-1587-2013 | Методика поверки | 1 экз. на партию |
| Таблица 13 - Комплектность И | П исполнений: В300 .В330, С300 ... С330 | |
| Обозначение | Наименование | Количество |
| ЕКРМ.413411.004-хх | Преобразователь измерительный | по заказу |
| ЕКРМ.413411.008-хх | по заказу | |
| ЕКРМ.413411.004-ххПС | Паспорт | 1 экз. на ИП |
| ЕКРМ.413411.008-ххПС | 1 экз. на ИП | |
| ЕКРМ.413422.003-ххПС | Паспорт | 1 экз. на ИСМ |
| ЕКРМ.413422.004-ххПС | 1 экз. на ИСМ | |
| ЕКРМ.413422.005ПС | 1 экз. на ИСМ | |
| ЕКРМ.413422.006ПС | 1 экз. на ИСМ | |
| ЕКРМ.413422.007-ххПС | 1 экз. на ИСМ | |
| ЕКРМ.413422.008ПС | ||
| ЕКРМ.413216.001ПС | 1 экз. на ИСМ | |
| Крепёж преобразователя измерительного | 1 компл. на ИП (по заказу) | |
| Упаковка | 1 шт. | |
| МП-242-1587-2013 | Методика поверки | 1 экз. на партию |
осуществляется по документу МП-242-1587-2013 "Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «09» июля 2013 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК.418813.900 ТУ исполнение ГГС-Р или ГГС-Т в комплекте со стандартными образцами состава газовых смесей по ТУ 6-16-2956-92 в баллонах под давлением и источниками микропотока по ИБЯЛ. 418319.013 ТУ;
- установка газодинамическая ГДУ-34 по гЯ.6434.00.00.000 ТУ, пределы допускаемой относительной погрешности ± 10 %;
- установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения ГС РН3-воздух, предел допускаемой относительной погрешности ± 5 %;
- рабочий эталон 1-го разряда генератор поверочных газовых смесей модульный ИНФАН по ЛШЮГ.413411.017 ТУ;
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
- парофазные источники газовых смесей по ТУ 4215-001-20810646-99;
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением;
- поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.
Методика измерений приведена в документах: «Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200. Паспорт» ЕКРМ.413411.001-хх ПС, «Преобразователи измерительные с интеллектуальными сенсорными модулями серий А300. Паспорт» ЕКРМ.413411.007-ххПС, «Преобразователи измерительные с интеллектуальными сенсорными модулями серий В300. Паспорт» ЕКРМ.413411.004-ххПС, «Преобразователи измерительные с интеллектуальными сенсорными модулями серий С300. Паспорт» ЕКРМ.413411.008-ххПС.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.
5 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
6 ТУ 4215-023-47275141-13. Преобразователи измерительные с интеллектуальными сенсорными модулями «А200», «А300». Технические условия.
7 ТУ 4215-024-47275141-13. Преобразователи измерительные с интеллектуальными сенсорными модулями «В300», «С300». Технические условия.
| Зарегистрировано поверок | 5858 |
| Поверителей | 40 |
| Актуальность данных | 14.09.2024 |
