| Номер в госреестре | 55625-13 |
| Наименование СИ | Трансформаторы напряжения измерительные |
| Обозначение типа СИ | SU145, SU145/H, SU145/H53 |
| Изготовитель | "Trench Germany GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 20.11.2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ Трансформаторы напряжения измерительные SU145; SU145/H; SU145/H53 Назначение средства измерений
Трансформаторы напряжения измерительные SU145; SU145/H; SU145/H53 предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в сетях переменного тока с номинальной частотой 50 Гц.
Трансформаторы напряжения измерительные SU145; SU145/H; SU145/H53 представляют собой масштабные преобразователи индуктивного типа и предназначены для установки в комплектных распределительных устройствах элегазовых (КРУЭ) до 145 кВ. Активная часть трансформатора помещена в бак, заполненный элегазом. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечник трансформатора набран из листов трансформаторной стали прямоугольного сечения. Первичная обмотка вводится в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки на корпусе трансформатора.

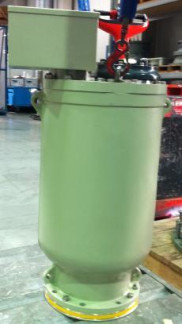

Внешний вид трансформаторов напряжения измерительных SU145; SU145/H; SU145/H53 и место нанесения поверительного клейма-наклейки:
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальное напряжение вторичных обмоток, кВ: - основных обмоток | 0,1/V3 |
| - дополнительных обмоток | 0,1; 0,1/3 |
| Количество вторичных обмоток | от 1 до 4 |
| Вторичные нагрузки, В-А/классы точности: - для измерительных обмоток; | от 10 до 150/0,2; от 10 до 300/0,5; |
| - для цепей защиты | от 10 до 300/1,0; от 10 до 300 / 3,0 от 10 до 500/ 3Р; 6Р |
| Предельная мощность, В-А | 1500 |
| Номинальная частота переменного тока, Гц | 50 |
| Масса не более, кг | 130 |
| Габаритные размеры, мм | 465х493х935 |
Климатическое исполнение У3 в диапазоне температур от - 25 до + 40° С.
Знак утверждения типа наносится на эксплуатационную документацию типографическим способом, а на трансформатор методом наклейки на шильдик.
| Наименование | Кол-во | примечание |
| Трансформатор напряжения (в соответствии с заказом) | 1 шт. | |
| Паспорт | 1экз. | |
| Руководство по эксплуатации | 1 экз. | По требованию Заказчика |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения эталонный NVOS, номинальные первичные напряжения 1 10/V3, пределы относительной погрешности преобразования не более 0,01.
- прибор сравнения КНТ-03, пределы погрешности измерения: по напряжению не более ± (0,001+0,03-А) %, по углу не более ± (0,1+0,03-А) мин, где А-значения измеряемой величины.
- частотомер электронно-счетный с диапазоном измерения 0,01 Гц — 12 МГц, с пределом абсолютной погрешности измерения не более 0,01 Гц;
- измеритель нелинейных искажений с диапазоном измерения 0.10 % с пределом абсолютной погрешности измерения не более 0,1 %
- нагрузочные устройства (магазины проводимости или магазины сопротивления), обеспечивающие нагрузку поверяемого трансформатора в пределах от 25 до 100 % его номинальной мощности, с пределом допускаемой основной погрешности активной и реактивной составляющих мощности не более ± 4 %;
приведены в соответствующем разделе руководства по эксплуатации.
Нормативные документы, устанавливающие требования к трансформаторам напряжения измерительным SU145; SU145/H; SU145/H53
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
