Весы электронные пром-ковша ВПК-130, 55631-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Весы электронные пром-ковша ВПК-130 Назначение средства измерений

Весы электронные пром-ковша ВПК-130 (далее - весы) предназначены для статического взвешивания массы жидкой стали    в пром-ковше на двухручьевой

вертикальной машине непрерывного литья заготовок № 6 в Конверторном цехе № 1 (КЦ 1) ОАО «Новолипецкий металлургический комбинат» (ОАО «НЛМК»).

Описание

Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым грузом, в деформацию упругих элементов датчиков весоизмерительных тензорезисторных и в последующем преобразовании этой деформации в электрический сигнал. Сигналы от датчиков весоизмерительных тензорезисторных преобразуются в цифровые при помощи модуля сопряжения с тензодатчиками «Siwarex CF», и результаты взвешивания отображаются в единицах массы на мониторе. Взвешивание происходит в статическом режиме. Весы снабжены автоматической и полуавтоматической установкой нуля.

Конструктивно весы состоят из грузоприемного устройства, включающего в себя три весовые балки, установленные на подъемной раме тележки пром-ковша, датчиков весоизмерительных тензорезисторных типа DWR фирмы «SCHENCK PROCESS GmbH», Германия, грузоподъемностью 70 т в количестве 3 шт., встроенных в весовые балки, модуля сопряжения с тензодатчиками «Siwarex CF» фирмы «SIEMENS», Германия (номер Госреестра СИ 23122-05) и монитора, размещенного в операторской.

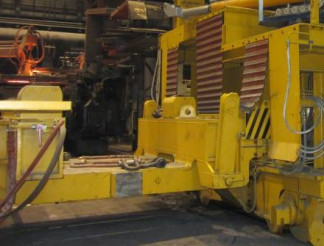

Общий вид элементов весов представлен на рисунках 1-3.

Программное обеспечение

Программное обеспечение (ПО) весов встроенное, разработано фирмой SIEMENS, Германия, и размещено в модуле сопряжения с тензодатчиками «Siwarex СР». Модуль сопряжения с тензодатчиками смонтирован в отдельном шкафу.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Защита весов от несанкционированного доступа к ПО обеспечивается паролем, блокировкой модуля сопряжения с тензодатчиками в нерабочем состоянии и пломбированием мест соединения передней панели и корпуса модуля сопряжения с тензодатчиками пломбировочными наклейками.

Места нанесения пломбировочных наклеек указаны на рисунке 4.

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».

Технические характеристики

Метрологические и технические характеристики весов приведены в таблице 2.

Таблица 2

Примечание - Термины и условные обозначения метрологических и технических характеристик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ OIML R 76-1-2011.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации РЭ 032-11-016-2013

Комплектность

Весы электронные пром-ковша ВПК-130 Комплект соединительных кабелей Техническая документация фирмы-изготовителя Методика поверки весов МП 032-11-016- 2013

1 комп. 1 комп. 1 шт.

1 шт.

Поверка

Поверка осуществляется по документу МП 032-11-016-2013 «Весы электронные пром-ковша ВПК-130. Методика поверки», утвержденному ФБУ «Липецкий ЦСМ» 18.04.2013 г. Основные средства поверки - гири класса точности М1 в соответствии с требованиями ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

Сведения о методах измерений

Метод измерений содержится в руководстве по эксплуатации весов электронных пром-ковша ВПК-130 РЭ 032-11-016-2013.

Нормативные и технические документы, устанавливающие требования к весам электронным пром-ковша ВПК-130

ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы». МП 032-11-016-2013 «Весы электронные пром-ковша ВПК-130. Методика поверки», утвержденная ФБУ «Липецкий ЦСМ» 18.04.2013 г.

Рекомендации к применению

Область применения весов - вне сферы государственного регулирования обеспечения единства измерений
