| Номер в госреестре | 55634-19 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | Digital Load Cell |
| Изготовитель | "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 02.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные Digital Load Cell (далее - датчики) предназначены для измерений путем преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в цифровой нормированный электрический измерительный сигнал для использования в весовом оборудовании. Отдельно датчики как средство измерения не применяются.
Принцип действия датчика основан на преобразовании силы, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в цифровой нормированный электрический сигнал. Датчик состоит из упругого элемента, наклеенных на него тензорезисторов, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования и аналого-цифрового преобразователя.
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
- товарный знак изготовителя;
- модификация датчика;
- серийный номер;
- класс точности по ГОСТ 8.631-2013 (OIML R 60:2000);
- максимальное число поверочных интервалов;
- максимальная нагрузка Емах;
- год изготовления.
В сопроводительной документации к датчикам также указывается следующая информация:
- минимальная нагрузка;
- предел допустимой нагрузки;
- наименьший поверочный интервал vmin;
- номинальный выходной сигнал, напряжение питания.
Модификации датчиков отличаются между собой максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами, массой и внешним видом.
Маркировка модификаций датчиков имеет общий вид:
D A В С X Cх XXX DDD EE FF GGG,
где D - цифровой;
А - материал исполнения датчика:
- B - нержавеющая сталь;
- H - конструкционная сталь;
- L - алюминий;
В - тип герметизации:
- M - лазерная сварка;
- отсутствие индекса - силикон;
С - тип и структура датчика:
- 9 - балочный двухопорный на изгиб;
- 14 - стержневой (колонна).
X - уникальные конструктивные особенности;
Сх - класс точности С по ГОСТ 8.631-2013 (OIML R 60:2000) (где x - максимальное число поверочных интервалов, выраженное в единицах 1000)
XXX - максимальная нагрузка Емах в килограммах (Kg) или тоннах (t);
DDD - длина кабеля в метрах и конфигурация кабеля:
- B - стандартный кабель;
- T - упругий кабель;
- F - кабель с защитой от грызунов;
- G - кабель дополнительно экранированный с защитой;
- J - кабель с разъемом;
ЕЕ - количество жил кабеля:
- 6 - 6-жильный;
- отсутствие индекса - 4х-жильный;
FF - специальные параметры (при наличии):
- SC - текущий выход;
- R* - нестандартное сопротивления;
- S* - нестандартная чувствительность;
- W* - нестандартная конструктивная особенность;
- A* - нестандартные текущий выход и чувствительность;
- B* - нестандартные чувствительность и сопротивление. GGG - рыночная сегментация:
- D41 - датчик для рынков стран СНГ, США и Европы;
- отсутствие индекса - для других регионов.

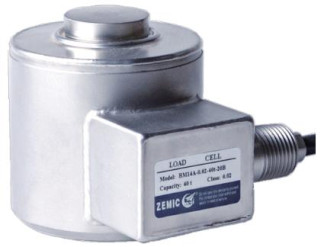

Датчики выпускаются в восьми сериях, общий вид которых представлен на рисунках Пример маркировки датчиков представлен на рисунке 9.
1 -
LOAD
Model: ОНШЮ-СШ,! Capacity: 30t Gass;
ZEMIC
www.zemicusa.info
Рисунок 9 - Пример маркировки датчиков
Пломбирование датчиков не предусмотрено. Защита от несанкционированного доступа достигается путём применения лазерной сварки или герметизации силиконом на этапе производства датчиков. Ограничение доступа обеспечивается конструкцией самих датчиков, вскрытие которой приводит к её разрушению.
Программное обеспечение (далее - ПО) датчиков является встроенным и реализовано в аналого-цифровом преобразователе. Аналого-цифровой преобразователь датчиков размещен в корпусе самих датчиков, его интерфейс для загрузки ПО, пломбируются после установки ПО. ПО не может быть модифицировано или загружено через какой-либо другой интерфейс после опломбирования.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Встроенное ПО |
| Номер версии (идентификационный номер ПО), не ниже | d10 |
| Цифровой идентификатор ПО | - |
Таблица 2 -Метрологические и технические характеристики датчиков
| Наименование характеристики | Значение |
| Доля от пределов допускаемой погрешности весов (PLC) | 1 |
| Предел допустимой нагрузки (ELim), % от Emax | 150 |
| Обозначение по влажности | СН |
| Вероятность безотказной работы за 2000 ч | 0,9 |
| Значение поверочного интервала (v), кг | Emax/nmax |
| Напряжение питания постоянного тока, В | от 6 до 15 |
Таблица 3 - Пределы допускаемой погрешности
| Нагрузка, m | Пределы допускаемой погрешности (mpe) |
| 0 < m < 500 v | ±0,5 v |
| 500 v < m < 2000 v | ±1,0 v |
| 2000 v < m < 10000 v | ±1,5 v |
Таблица 4 - Значение максимальной нагрузки (Emax)
| Серия | Максимальная нагрузка (Emax), т |
| DBM14A | 10; 20; 40; 60; 100 |
| DВM14C | 0,5; 1,0; 2,0; 3,0; 5,0; 10,0; 20,0; 25,0; 30,0; 40,0; 50,0 |
| DBM14G | 10; 20; 30; 40; 50 |
| DBM14K | 10; 15; 20; 30; 40; 50; 60; 100 |
| DKM14C | 10; 20; 25; 30; 40; 50 |
| DHM14H1 | 10; 20; 30; 40; 50 |
| DHM9A | 10; 15; 20; 30; 40; 50 |
| DHM9B | 10; 20; 25; 30; 40; 50 |
| Наименование характеристики | Значение | |||
| Серия | DBM14A, DBM14K | DHM9A, DHM9B, DHM14C, DHM14H1 | DВM14C | DBM14G |
| Класс точности по ГОСТ 8.613-2013 | C | C | C | C |
| Максимальное число поверочных интервалов (nmax) | 3000 | 3000 | 3000 | 3000 |
| Минимальный поверочный интервал (vmin) | Emax/7500 | Emax/7500 | Emax/10000 | Emax/12000 |
| Исполнение | нержавеющая сталь | легированная сталь | нержавеющая сталь | |
| Предельные значения температуры, °С | от -30 до +40 | |||
| Серия | Максимальная нагрузка (EmaxX т | Наименование характеристики | |
| Габаритные размеры (ДхШ*В) или (ДлинахДиаметр), мм, не более | Масса, кг, не более | ||
| DBM14A | 10 | 82,5x73,0 | 3,3 |
| 20 | 4,2 | ||
| 40 | 127x105 | 7,7 | |
| 60 | 8,0 | ||
| 100 | 184x152 | 17,0 | |
| DВM14C | 0,5; 1,0; 2,0; 3,0; 5,0 | 118,5x88,9 | 2,7 |
| 10; 20; 25; 30; 40; 50 | 3,2 | ||
| DBM14G | 10; 20; 30; 40; 50 | 150,0x88,9 | 4,5 |
| DBM14K | 10; 15 | 130x74 | 6,2 |
| 20; 30; 40 | 150x74 | ||
| 50 | 210x74 | 6,9 | |
| 60 | 8,1 | ||
| 100 | 260x93 | 8,8 | |
| DKM14C | 10; 20; 25; 30; 40; 50 | 118,5x84,0 | 4,8 |
| DHM14H1 | 10; 20; 25; 30; 40; 50 | 150x76 | 7 |
| DHM9A | 10; 20; 25; 30; 40 | 160x125x179 | 11,5 |
| Серия | Максимальная нагрузка (EmaxX т | Наименование характеристики | |
| Габаритные размеры (ДxШxВ) или (ДлинаxДиаметр), мм, не более | Масса, кг, не более | ||
| DHM9B | 10 | 240x135x195 | 16,0 |
| 20; 25; 30; 40 | 240x135x225 | 17,2 | |
| 50 | 340x160x267 | 25 | |
наносится фотохимическим способом на маркировочную табличку, расположенную на датчиках и типографским способом на титульный лист руководства по эксплуатации
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик весоизмерительный тензорезисторный (модификация в соответствии с заказом потребителя) | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по Приложению ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) Основное средство поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.640-2014 - силовоспроизводящая машина, ПГ ±0,03 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта № 2818 от 29.12.18. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
ГОСТ 8.631-2013 (OIML R 60:2000) ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
Техническая документация «Zhonghang Electronic Measuring Instruments Co., LTD.», КНР
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
