Назначение
Комплекс программно-технический ИИС «Скала-микро» и СА КРВ второго энергоблока Смоленской АЭС (далее по тексту - ПТК ИИС «Скала-микро» и СА КРВ) предназначен для измерений унифицированных сигналов от первичных измерительных преобразователей, преобразования этих сигналов в значения измеряемых величин (температуры, относительной влажности, давления, перепада давления, уровня, объемного и массового расхода воды и теплоносителя, электрической мощности, напряжения и частоты переменного тока), регистрации, отображения и хранения измерительной информации о состоянии контролируемых технологических параметров второго энергоблока Смоленской АЭС (с реакторами РБМК-1000).
Описание

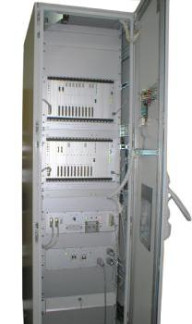

ПТК ИИС «Скала-микро» и СА КРВ представляет собой совокупность измерительных каналов (ИК), состоящих из программно-технических средств (устройств связи с объектом) и устройств верхнего уровня (средств вычислительной техники, средств отображения измерительной информации, программного обеспечение, реализующего управление сбором, обработкой, распределением измерительной информации и отображение измеряемых параметров в соответствующих единицах физических величин).
Программно-технические средства, в зависимости от преобразуемых физических величин, делятся на несколько основных групп:
- СА КРВ (в составе шкафов КРВ12И.С1 и КРВ12ИС.С1) - являются нижним уровнем ИК объемного расхода теплоносителя в технологических каналах (ТК) и объемного расхода воды в каналах контура охлаждения системы управления и защиты (КО СУЗ);
- КТП (в составе шкафов КТП-02.С1) - являются нижним уровнем ИК температуры (прием сигналов от термопар (ТП));
- ТКТ (в составе шкафов ТКТ.С1) - являются нижним уровнем ИК температуры (прием сигналов от термопреобразователей сопротивления (ТС));
- МСИ-М (в составе шкафов МСИ-М.С1) - являются нижним уровнем ИК давления, перепада давления, уровня, температуры, относительной влажности, объемного и массового расхода воды, электрической мощности, напряжения и частоты переменного тока (прием сигналов от нормирующих преобразователей).
В состав устройств верхнего уровня входят шкафы ЦВК-М/7.С1, ДРЕГ-Ц.С1, ШСР-Р.С1 и ШКП.С1.
Принцип действия ПТК основан на аналого-цифровом преобразовании выходных аналоговых сигналов от первичных измерительных преобразователей в цифровой код и соответствующие ему значения контролируемых технологических параметров.
Программное обеспечение
Программное обеспечение (ПО) ПТК ИИС «Скала-микро» и СА КРВ включает тестовое и функциональное программное обеспечение. Функциональное программное обеспечение предназначается для организации вычислительного процесса, управления работой вычислительных средств и устройств ПТК, реализации технологических и служебных функций ПТК. Тестовое программное обеспечение обеспечивает проверку исправности технических средств, а также предпусковые проверки при вводе в эксплуатацию и после ремонта и не оказывает влияния на метрологические характеристики.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные функционального ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные функционального ПО
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
Функциональное программное обеспечение КРВ12И.С1 и КРВ12ИС.С1 | KRV12SIF.HEX | 0.045 | Не используется |
Функциональное программное обеспечение шкафа ТКТ | PMI.EXE | 2.00 | Не используется |
Функциональное программное обеспечение микросистемы МСИ | PMI.EXE | 2.00 | Не используется |
Функциональное программное обеспечение микросистемы КТП | KTP.EXE | 0.271 | Не используется |
Основные метрологические характеристики ИК ПТК ИИС «Скала-микро» и СА КРВ приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики ИК ПТК ИИС «Скала-микро» и СА КРВ
Тип ИК | Входной сигнал | Выходной сигнал | Пределы допускаемой приведенной погрешности ИК |
ИК объемного расхода теплоносителя в ТК | частотно-импульсные сигналы от расходомеров типа ШАДР-32М с МИП: от 1,2 до 12,5 Гц (амплитуда от 5 до 100 мВ) | от 8 до 50 м3/ч | ±1,0 % от верхнего значения диапазона изменения выходного сигнала |
ИК объемного расхода воды в КО СУЗ | частотно-импульсные сигналы от расходомеров типа ШАДР-8А с МИП-1: от 7,2 до 40,0 Гц (амплитуда от 45 до 250 мВ) | от 1,6 до 8,0 м3/ч |
ИК температуры | от ТП типа ТХК по ГОСТ Р 8.585: от минус 4 до 16 мВ от минус 4 до 36 мВ | от 0 до 150 оС от 0 до 300 оС | ±0,5 % от диапазона изменения выходного сигнала (включая погрешность компенсации температуры холодного спая) |
ИК температуры | от ТП типа ТХА по ГОСТ Р 8.585: от минус 4 до 76 мВ | от 0 до 600 оС от 0 до 1100 оС |
ИК температуры | от ТС типов ТСП (гр. 21, 50П) и ТСМ (гр. 23, 50М) по ГОСТ 6651: от 46 до 110 Ом | от 0 до 100 оС от 0 до 150 оС от 0 до 200 оС от 0 до 300 оС | ±0,5 % от диапазона изменения выходного сигнала |
ИК давления, перепада давления | от нормирующих преобразователей: от 0 до 5 мА | от 0 до 0,98 МПа (от 0 до 10 кгс/см2) от 0 до 0,25 МПа (от 0 до 2,5 кгс/см2) от -0,1 до 0,06 МПа (от -1 до 0,6 кгс/см2) от 0 до 16 МПа (от 0 до 160 кгс/см2) от 0 до 0,4 кПа (от 0 до 4 кгс/см2) от 0 до 9,8 МПа (от 0 до 100 кгс/см2) от 0 до 1,6 МПа (от 0 до 16 кгс/см2) от -0,1 до 1,5 МПа (от -1 до 15 кгс/см2) |
Тип ИК
Входной сигнал
Выходной сигнал
Пределы допускаемой приведенной погрешности ИК
ИК давления, перепада давления
ИК объемного и массового расхода воды от нормирующих преобразователей: от 0 до 5 мА
от нормирующих преобразователей: от 0 до 5 мА
от 0 до 4 МПа (от 0 до 40 кгс/см2)
от 0 до 2,5 МПа (от 0 до 25 кгс/см2)
от -0,1 до 0,5 МПа (от -1 до 5 кгс/см2)
от -0,1 до 0 МПа (от -1 до
0 кгс/см2)
от -0,1 до 0,9 МПа (от -1 до 9 кгс/см2) от -0,1 до 0,3 МПа (от -1 до 3 кгс/см2)
от 0 до 6 МПа (от 0 до 60
кгс/см2)
от 0 до 0,6 МПа (от 0 до 6 кгс/см2)
от -0,1 до 0,15 МПа (от -1 до 1,5 кгс/см2)_
от | 0 | to о | 10 т/ч, |
от | 0 | до | 10 м3/ч |
от | 0 | до | 125 т/ч |
т о | 0 | до | 8 т/ч |
от | 0 | до | 630 т/ч, |
от | 0 | до | 630 м3/ч |
т о | 0 | до | 12,5 м3/ч |
от | 0 | до | 400 т/ч, |
от | 0 | до | 400 м3/ч |
т о | 0 | до | 4 м3/ч |
от | 0 | до | 100 м3/ч |
т о | 0 | до | 50 т/ч |
от | 0 | до | 63 т/ч |
от | 0 | до | 250 т/ч |
от | 0 | до | 1600 т/ч |
от | 0 | до | 2000 т/ч |
т о | 0 | до | 3200 т/ч |
т о | 0 | до | 6,3 т/ч |
от | 0 | до | 800 кг/ч |
±0,5 % от диапазона изменения выходного сигнала
от -180 от 0 до от 0 до от 0 до от 0 до
до 450 мм 1600 мм 2500 мм 400 мм 400 см
ИК уровня
от нормирующих преобразователей: от 0 до 5 мА
Тип ИК | Входной сигнал | Выходной сигнал | Пределы допускаемой приведенной погрешности ИК |
ИК температуры | от нормирующих преобразователей: от 0 до 5 мА | от 0 до 50 оС от 0 до 100 °С от 0 до 200 °С от 0 до 300 °С от 0 до 600 оС | ±0,5 % от диапазона изменения выходного сигнала |
ИК относительной влажности | от нормирующих преобразователей: от 0 до 5 мА | от 0 до100 % |
ИК электрической мощности | от нормирующих преобразователей: от 0 до 5 мА | от 0 до 623,5 МВт от 0 до 104 МВт |
ИК напряжения переменного тока | от нормирующих преобразователей: от 0 до 5 мА | от 0 до 7,5 кВ от 0 до 25 кВ |
ИК частоты переменного тока | от нормирующих преобразователей: от 0 до 5 мА | от 45 до 55 Гц |
Рабочие условия применения:
температура окружающего воздуха в помещениях от +10 до +35 °С при относительной влажности воздуха от 25 до 80 % при +25 °С и более низких температурах без конденсации влаги; атмосферное давление от 84 до 106,7 кПа.
Напряжение питание от сети переменного тока с параметрами: номинальное значение напряжения 380/220 В с допустимым отклонением значения напряжения от минус 15 % до +10 %; частота переменного тока (50 ± 1) Гц; коэффициент высших гармоник до 5 %.
Знак утверждения типа
Знак утверждения типа средств измерений наносят на титульный лист руководства по эксплуатации ИИС «Скала-микро» ИНКА.421415.002-07 РЭ и руководства по эксплуатации СА КРВ ПИБШ.468223.017 РЭ типографским способом, а также на шильдики аппаратурных стоек (шкафов) фотохимическим способом.
Комплектность
Комплектность ПТК ИИС «Скала-микро» и СА КРВ представлена в табл. 3.
Обозначение | Наименование | Кол-во, шт. | Приме чание |
|
Документация |
Комплект эксплуатационной документации в соответствии с ИНКА.421415.002-07 ВЭ; |
«Комплекс программно-технический ИИС «Скала-микро» и СА КРВ второго энергоблока Смоленской АЭС. Методика поверки» |
|
Устройства связи с объектом |
ПИБШ.436228.031-01 | Шкаф КРА-МСИ.С1 | 1 | |
ПИБШ.468214.037-01 | Шкаф МСИ-М.С1 | 2 | |
ПИБШ.468214.038-01 | Шкаф КТП-02.С1 | 6 | |
ПИБШ.468214.041-01 | Шкаф ТКТ.С1 | 2 | |
ПИБШ.468155.014 | Шкаф КРВ12И.С1 | 16 | |
ПИБШ.468155.015 | Шкаф КРВ 12ИС.С1 | 2 | |
Вычислительные устройства верхнего уровня |
ПИБШ.466453.012-01 | Локальная вычислительная сеть верхнего уровня ЛСВУ | | |
ПИБШ.466535.017-10 | Шкаф ШСР-Р.С1 | 2 | |
ПИБШ. 468223.010-04 | Шкаф ДРЕГ-Ц.С1 | 2 | |
ПИБШ. 469235.017-07 | Шкаф ЦВК-М/7.С1 | 2 | |
ПИБШ.466535.031 | Шкаф контроля параметров ШКП-1.С1 | 5 | |
Комплектность шкафа КРА-МСИ.С1 ПИБШ.436228.031-01 |
ПИБШ.469231.031 | Плата КРА-М | 30 | |
Комплектность шкафа МСИ-М.С1 ПИБШ.468214.037-01 |
ПИБШ.468214.039-01 | Блок БИК-МСИ.С1 | 1 | |
ПИБШ.469132.101 | Блок БА-МСИ | 1 | |
ПИБШ.468361.021 | Коммутатор аналоговых сигналов КАС | 1 | |
Два идентичных микроконтроллера в составе: |
ПИБШ.467444.034-01 | Процессор ПМИ07 | 1 | |
ПИБШ.468353.050-02 | Устройство сопряжения АВВ14Р | 12 | Конф.02 |
ПИБШ.469531.095-01 | Источник вторичного электропитания МИП81 | 1 | |
ПИБШ.468353.052-02 | Устройство сопряжения ЦВВ15Р | 2 | |
ПИБШ.469535.091 | Плата связи дискретных сигналов КП25 | 2 | |
ПИБШ.469535.092 | Плата кроссовая КП26 | 12 | |
Обозначение | Наименование | Кол-во, шт. | Приме чание |
Комплектность шкафа КТП-02.С1 ПИБШ.468214.038-01 |
ПИБШ.468214.040-01 | Блок БИК1-КТП.С1 | 1 | |
ПИБШ.469132.065-02 | Блок БА-02 | 1 | |
ПИБШ.468132.017 | Блок БИ | 1 | |
ПИБШ.469531.082 | Модуль источника питания МИП25 или | 1 | |
ПИБШ.469531.132 | Модуль источника питания МИП15 | 1 | |
Четыре идентичных микроконтроллера в составе: |
ПИБШ.467444.034-01 | Процессор ПМИ07 | 1 | |
ПИБШ.468353.064-01 | Устройство сопряжения АВ12Р | 12 | |
ПИБШ.468353.050-02 | Устройство сопряжения АВВ14Р | 1 | Конф.04 |
ПИБШ.469531.095-01 | Источник вторичного электропитания МИП81 | 1 | |
ПИБШ.468353.052-02 | Устройство сопряжения ЦВВ15Р | 2 | |
ПИБШ.469535.091 | Плата связи дискретных сигналов КП25 | 2 | |
ПИБШ.469535.092 | Плата кроссовая КП26 | 13 | |
ПИБШ.469535.118 | Модуль проверочный | 1 | |
Комплектность шкафа ТКТ.С1 ПИБШ.468214.041-01 |
ПИБШ.468214.042-01 | Блок БИК-ТКТ.С1 | 1 | |
ПИБШ.469132.105 | Блок БА-ТКТ | 1 | |
ПИБШ.469535.134 | Устройство сопряжения МТС-02 | 24 | |
Два идентичных микроконтроллера в составе: |
ПИБШ.467444.034-01 | Процессор ПМИ07 | 1 | |
ПИБШ.468353.050-02 | Устройство сопряжения АВВ14Р | 2 | Конф.02 |
ПИБШ.469531.095-01 | Источник вторичного электропитания МИП81 | 1 | |
ПИБШ.468353.052-02 | Устройство сопряжения ЦВВ15Р | 2 | |
Комплектность шкафа КРВ12И.С1 ПИБШ.468155.014 | |
ПИБШ.468356.087 | Блок коммутационный БР | 1 | |
ПИБШ.467845.014 | Блок индикации БИ12И | 1 | |
ПИБШ. 436627.006 | Источник электропитания ИП | 1 | |
Два идентичных микроконтроллера в составе: |
ПИБШ.466254.039 | Процессор ПМИ01МП | 1 | |
ПИБШ.468353.201 | Модуль КРВМ3 | 11 | Конф.00 |
ПИБШ.468353.202 | Устройство сопряжения ЦВВ17 | 1 | |
ПИБШ.436634.001 | Модуль питания контроллера МПК | 1 | |
Комплектность шкафа КРВ12ИС.С1 ПИБШ.468155.015 |
ПИБШ.468356.087 | Блок коммутационный БР | 1 | |
ПИБШ.467845.014 | Блок индикации БИ12И | 1 | |
ПИБШ. 436627.006 | Источник электропитания ИП | 1 | |
Два идентичных микроконтроллера в составе: |
ПИБШ.466254.039 | Процессор ПМИ01МП | 1 | |
ПИБШ.468353.201 | Модуль КРВМ3 | 11 | Конф.01 |
ПИБШ.468353.202 | Устройство сопряжения ЦВВ17 | 1 | |
ПИБШ.436634.001 | Модуль питания контроллера МПК | 1 | |
Поверка
ПТК ИИС «Скала-микро» и СА КРВ осуществляется в соответствии с документом МП 55639-13 «Комплекс программно-технический ИИС «Скала-микро» и СА КРВ второго энергоблока Смоленской АЭС. Методика поверки», утвержденным ФГУП «ВНИИМС» 30 октября 2013 г.
Перечень основных средств поверки приведен в таблице 4.
Таблица 4 - Основные средства поверки
Наименование, тип | Метрологические характеристики |
Диапазон воспроизведений | Пределы допускаемой абсолютной погрешности |
Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 | от 0 до 25 мА | ±0,003 мА |
от -10 до 60 мВ | ±0,005 мВ |
от 0 до 180 Ом | ±0,015 Ом |
ТХА: от -210 до 1300 °С ТХК: от -200 до 600 °С | ±0,3 °С |
Генератор сигналов специальной формы ГСС-05 | Частота (F): от 1мкГц до 100 кГц Амплитуда (U): от 0,001 до 10 В | ±(5х10-6 F+1 мкГц) ± (0,01 х U+0,2 мВ) |
Сведения о методах измерений
приведены в документах «Система «Скала-микро». 2 энергоблок САЭС. Руководство по эксплуатации. ИНКА.421415.002-07 РЭ» и «Система аппаратуры КРВ. Руководство по эксплуатации. ПИБШ.468223.017РЭ».
Нормативные документы, устанавливающие требования к комплексу программнотехническому ИИС «Скала-микро» и СА КРВ
ГОСТ 29075-91. Системы ядерного приборостроения для атомных станций. Общие требования.
ПНАЭ Г-01-011-97. Общие положения обеспечения безопасности атомных станций ОПБ-88/97 НП-001-97.
ГОСТ 24.104-85 Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования.
ГОСТ Р 51904-2002. Программное обеспечение встроенных систем. Общие требования к разработке и документированию.
ГОСТ Р 8.565-96 ГСИ. Метрологическое обеспечение эксплуатации атомных станций. Основные положения.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний.
Рекомендации к применению
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
